System paneli pionowych RHEINZINK SF25

Zalety systemu paneli pionowych RHEINZINK SF25

  • Nowoczesny system paneli
  • Pionowy i poziomy podział elewacji
  • Zmienna szerokość fugi 0 - 30 mm
  • Długości paneli do 4000 mm
  • Możliwość wykonania łuków
  • Szybki i prosty montaż w oparciu o łączenie na "pióro-wpust"

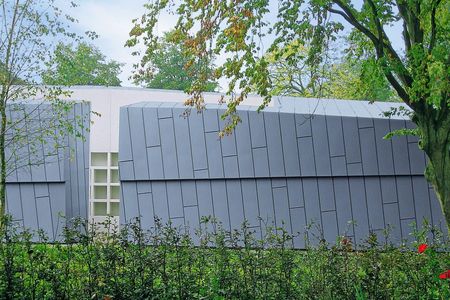

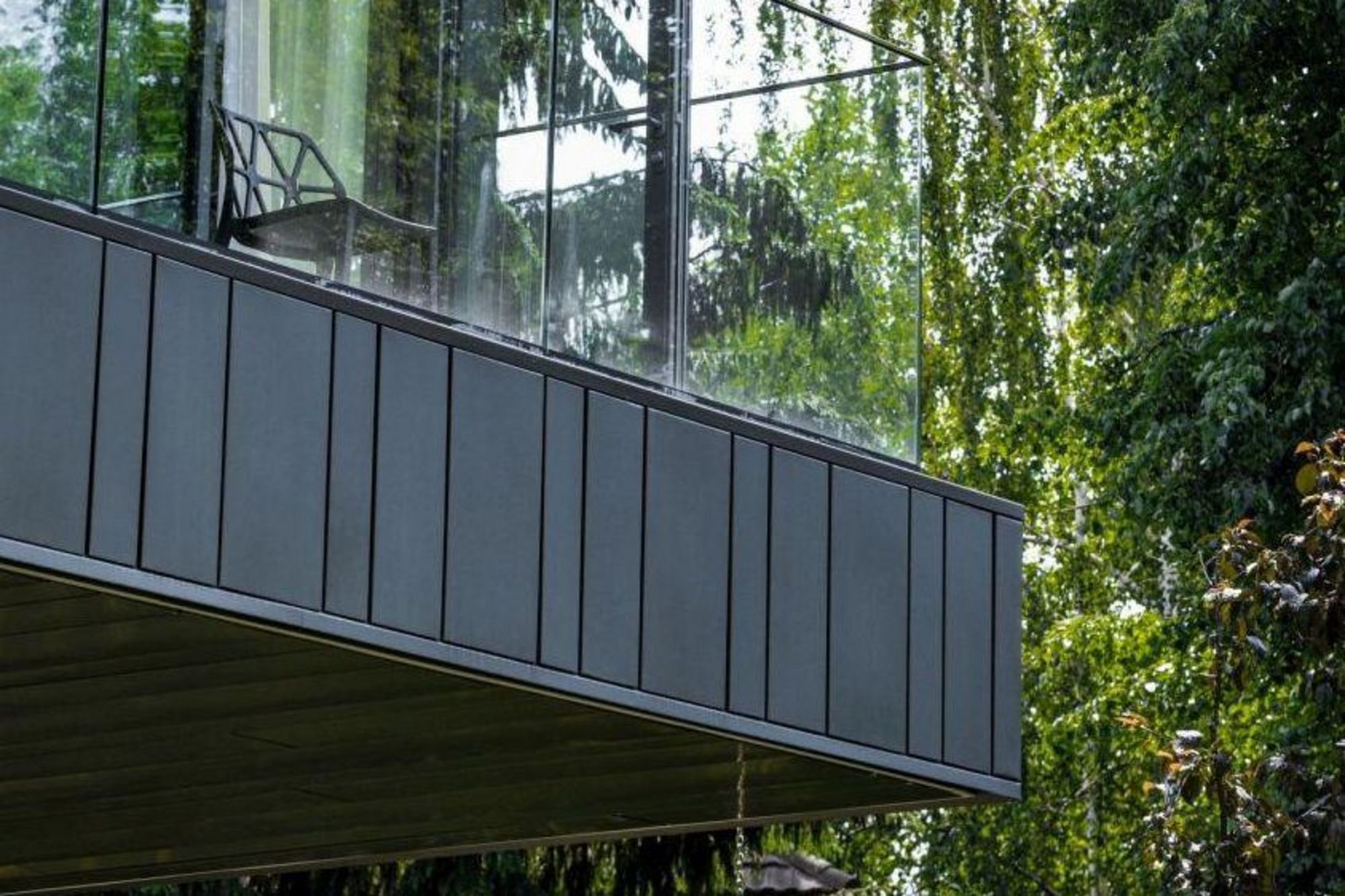

Wentylowana elewacja z blachy. Wyraźny pionowy podział.

Obszerna oferta bezobsługowych elewacji RHEINZINK przekonuje licznymi możliwościami zastosowania. System elewacyjny RHEINZINK SF25 jest tego doskonałym przykładem - panele elewacyjne nie tylko dobrze wyglądają, ale także zapewniają długoterminową ochronę budynku przed wiatrem i działaniem warunków atmosferycznych.

Bezobsługowa elewacja odporna na zarysowania. Wszechstronny materiał



Dla inwestora, architekta, jak i dla wykonawcy ważna jest kwestia kosztów. Dzięki dopracowanej dokumentacji system paneli pionowych RHEINZINK SF25 można łatwo i szybko zamontować.

Ten system elewacyjny RHEINZINK z podkonstrukcją metalowo-drewnianą i z odpowiednimi do tego mocowaniami spełnia najwyższej klasy wymogi ognioodporności (klasa A1, DIN 4102, PN-EN 13501) oraz wymogi §225 Warunków Technicznych.

Blacha tytan-cynk RHEINZINK posiada nie tylko wspaniałe zalety optyczno-techniczne, jest także materiałem niepalnym, chroniącym przed uderzeniem pioruna oraz przed elektrosmogiem.


Zobacz Fizykę budowli

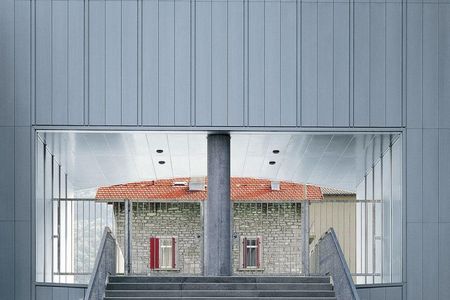

Różny rytm panela. Zmienna szerokość fugi

Charakterystyczną cechą elewacji w systemie panelu pionowego RHEINZINK SF25 jest wyraźny podział linii w pionie. W zależności od projektu na elewacji można stosować różny rytm panela oraz różną szerokośc fugi. Dodatkowo ten rodzaj panela elewacyjnego umożliwia poziomy lub ukośny kierunek montażu oraz można go łączyć z systemem paneli poziomych RHEINZINK H25.

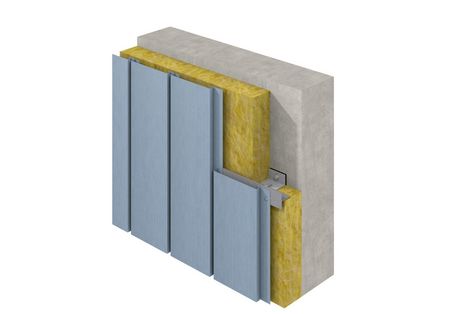

Elementy składowe systemu RHEINZINK SF 25

Obróbka blacharskaWewnętrzny panel narożnyZewnętrzny panel narożnyŁącznikPanel pionowy SF 25

Rodzaje powierzchni blachy

Planowanie i realizacja

Opis systemu

  • Układanie w pionie i po przekątnej
  • Montaż poziomy do szerokości panela 250 mm
  • Montaż od góry do dołu
  • Niewidoczne mocowanie

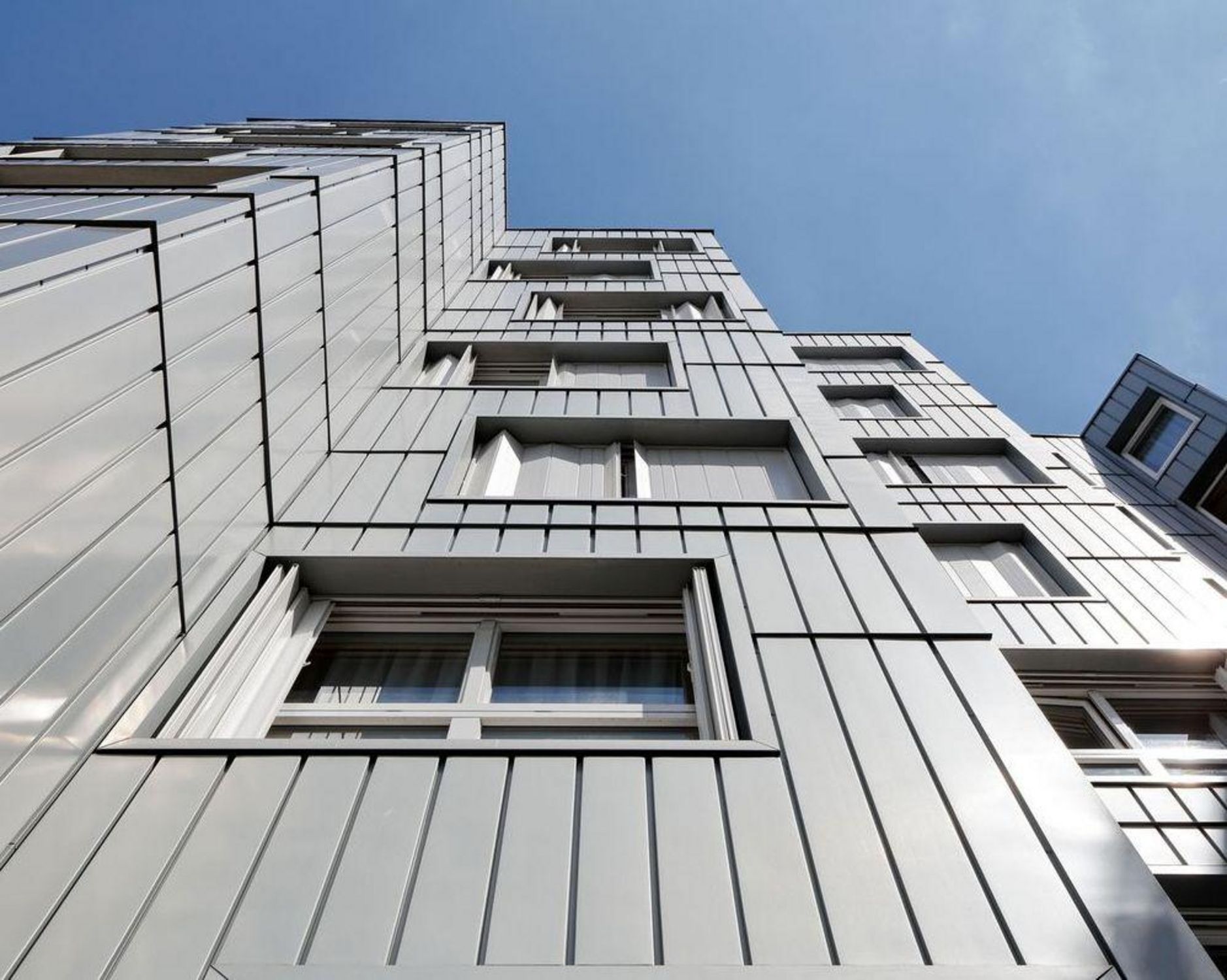

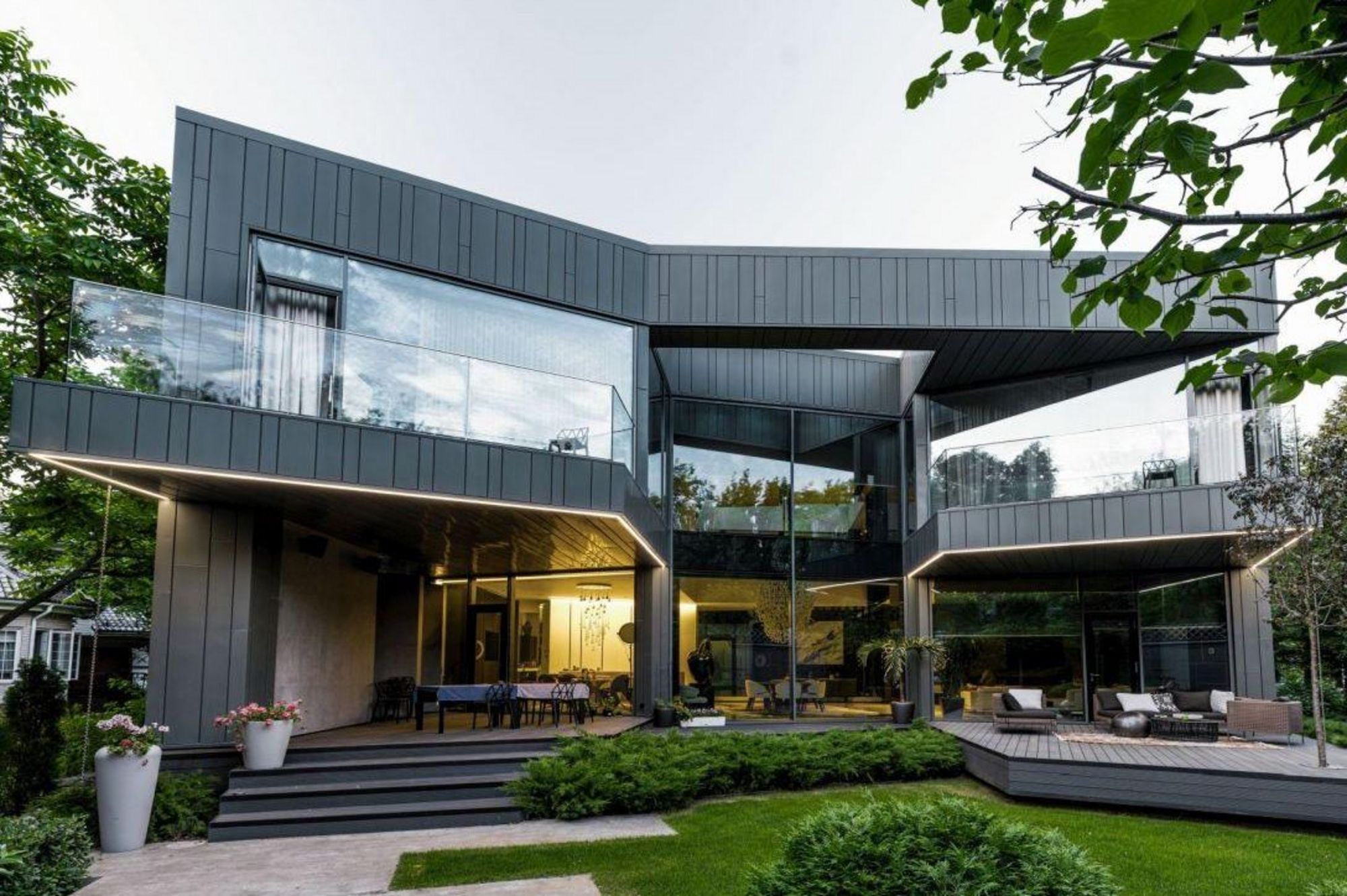

Panele pionowe RHEINZINK SF25 szczególnie sprawdzają się jako system elewacyjny o wysokich wymaganiach estetycznych - budynki komercyjne, biurowe oraz budynki użyteczności publicznej o nowoczesnym, “technicznym” wyglądzie. Panele pionowe z tytan-cynku są coraz częściej używane także do wykonania małych elewacji, takich jak mansardy, balkony czy ściany szczytowe budynków.

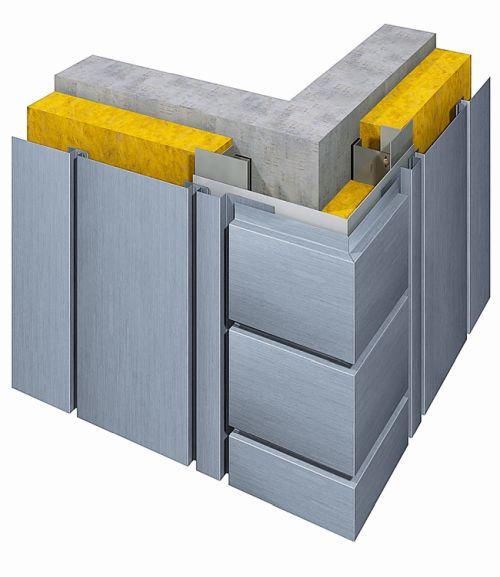

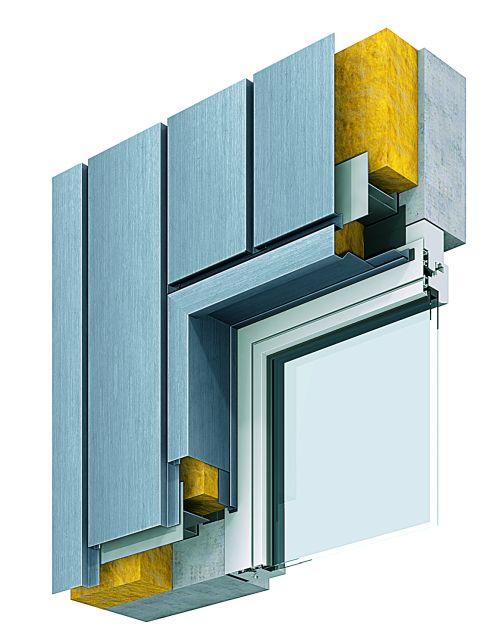

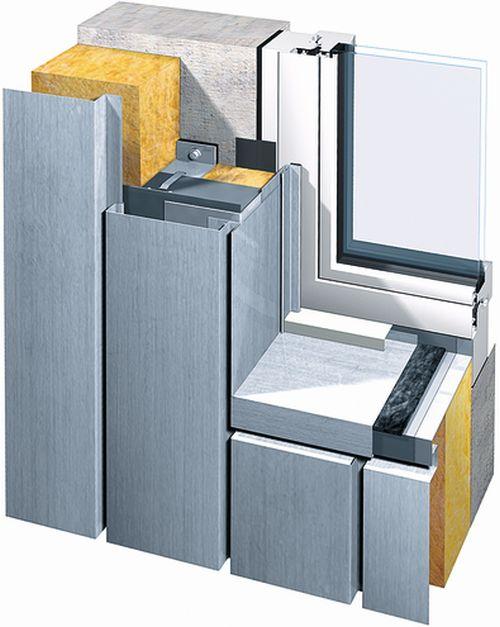

Detale naroży, ościeży i parapetów

Do większości naroży, ościeży, jak również elementów łączących i wykończeniowych RHEINZINK oferuje odpowiednie profile budowlane. W zależności od przyjętych rozwiązań, stosowane są profile wystające z powierzchni elewacji lub montowane równoz powierzchnią.

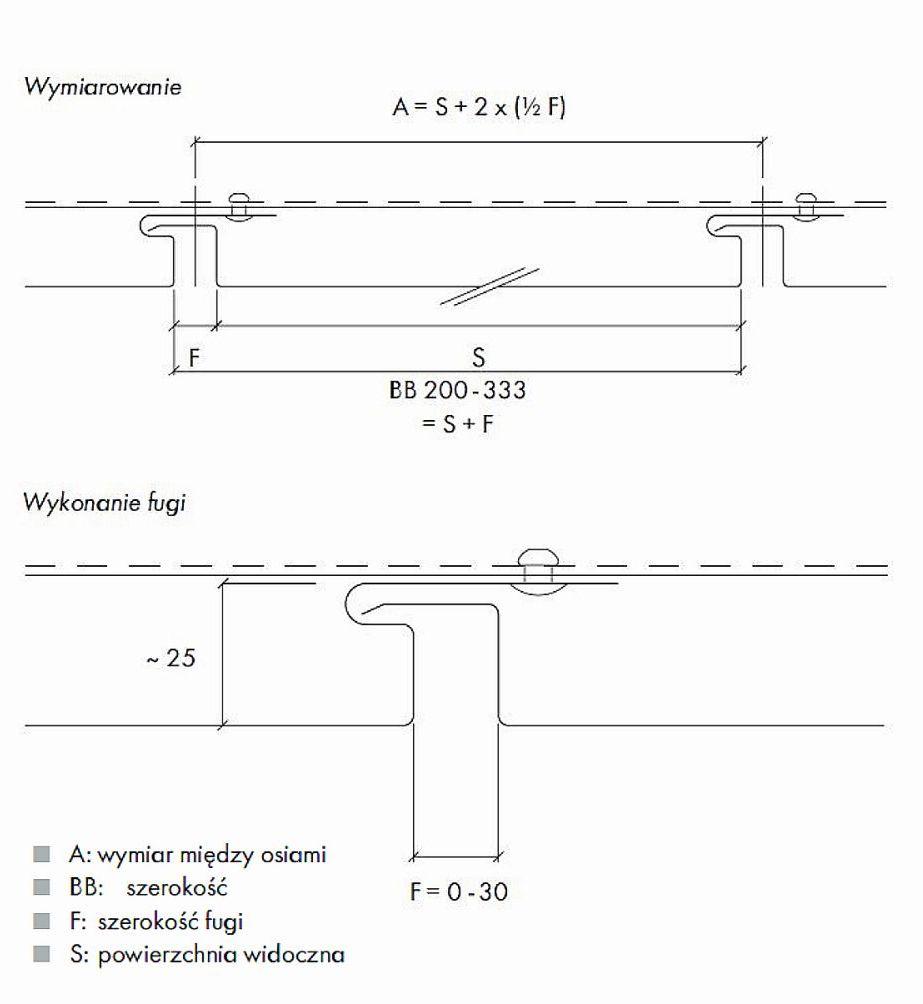

Wymiary paneli i grubość blachy

  • Szerokość całkowita 200 mm - 333 mm
  • Grubość blachy 1.0 mm
  • Standardowe długości 3000 mm i 4000 mm
  • Długość maksymalna 4000 mm

Ogólnie zalecamy wykończenie obu zakończeń paneli przez deklowanie. Jest to szczególnie zalecane przy większych szerokościach, np. powyżej 250 mm, w celu zapewnienia należytej estetyki. Dodatkowo taki zabieg blokuje wgląd do panelu z boku, np. przy nadprożu.

Dostępne są różne opcje wykończeń dla poziomych i pionowych łączeń – w tym celu prosimy o kontakt z Doradcą Technicznym RHEINZINK

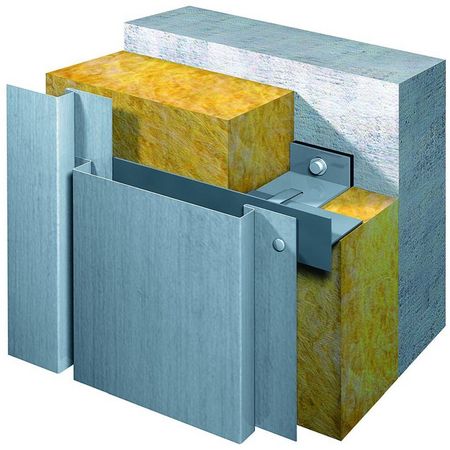

Mocowanie i waga

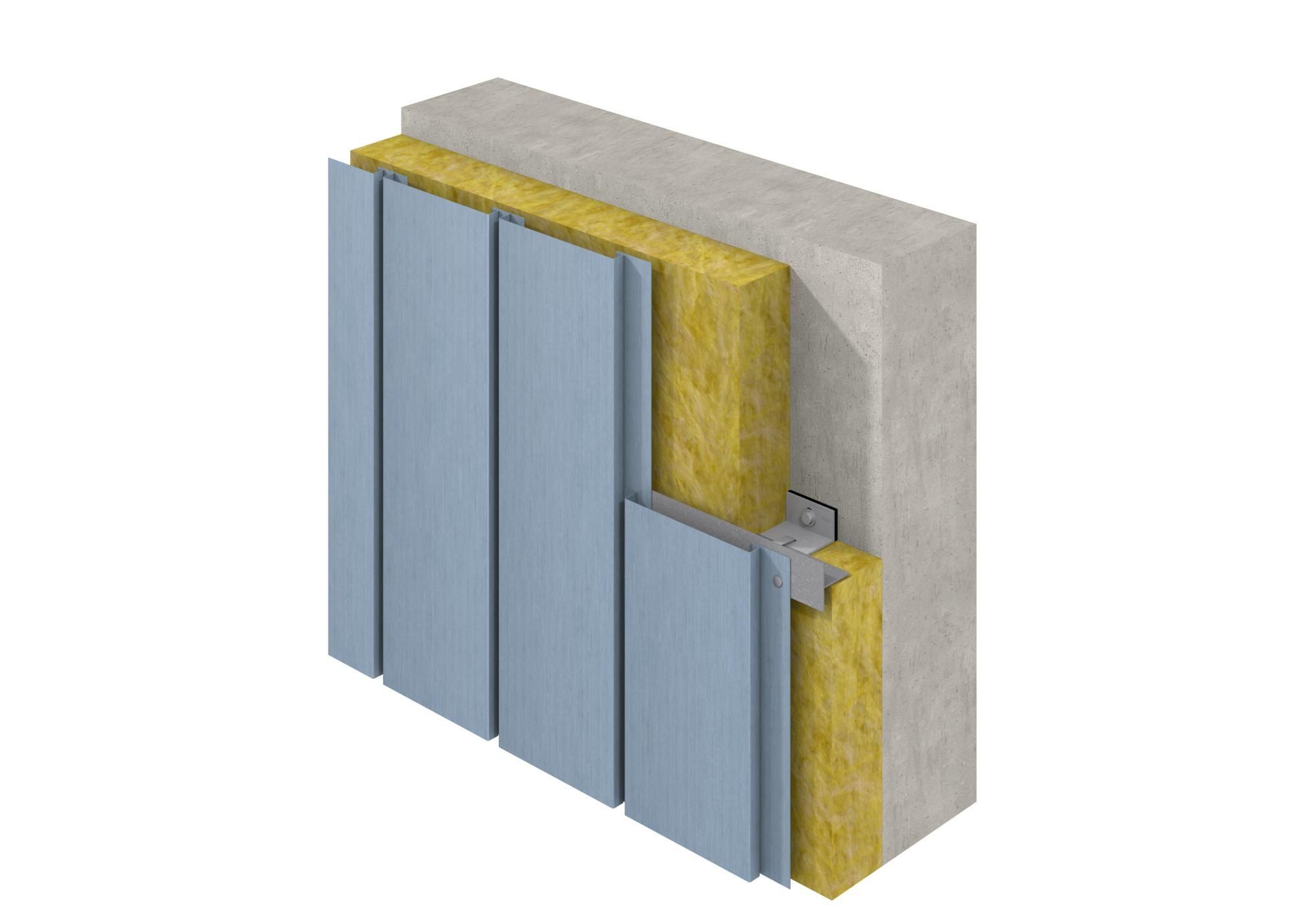

Panele SF z blachy tytan-cynk RHEINZINK oparte są na systemie „pióro-wpust” i są mocowane  do metalowej podkonstrukcji w sposób niewidoczny nitami lub wkrętami.

Waga panela SF

grubość
(mm)
szerokość
(mm)
waga m2
(kg)
1,003309,60
1,0021011,20

Przy mocowaniu bezpośrednim, liniowa rozszerzalność paneli jest równoważona poprzez ograniczenie wymiarów pola fasady do maksymalnie 4000 mm oraz poprzez dostosowanie podkonstrukcji. Ma to zastosowanie w przypadku wykorzystania podkonstrukcji wieloelementowych wykonanych z metalu.

Wielkość podkonstrukcji zależy od takich czynników jak obciążenie wiatrem, rodzaj ramy, ilość elementów, nośności okładziny itd. i musi być odpowiednio wyliczony.

Wyślij projekt do konsultacji

Formy specjalne

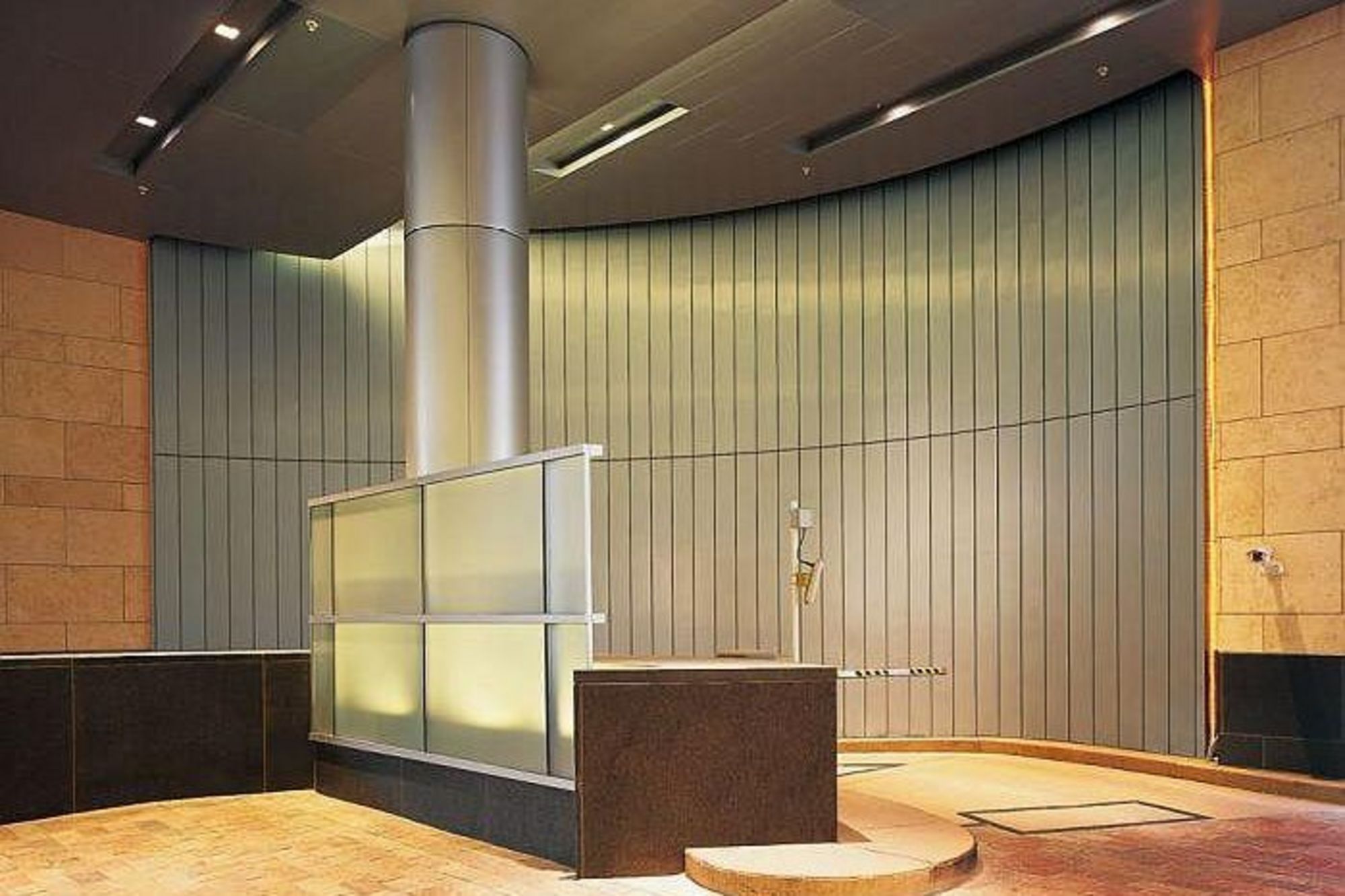

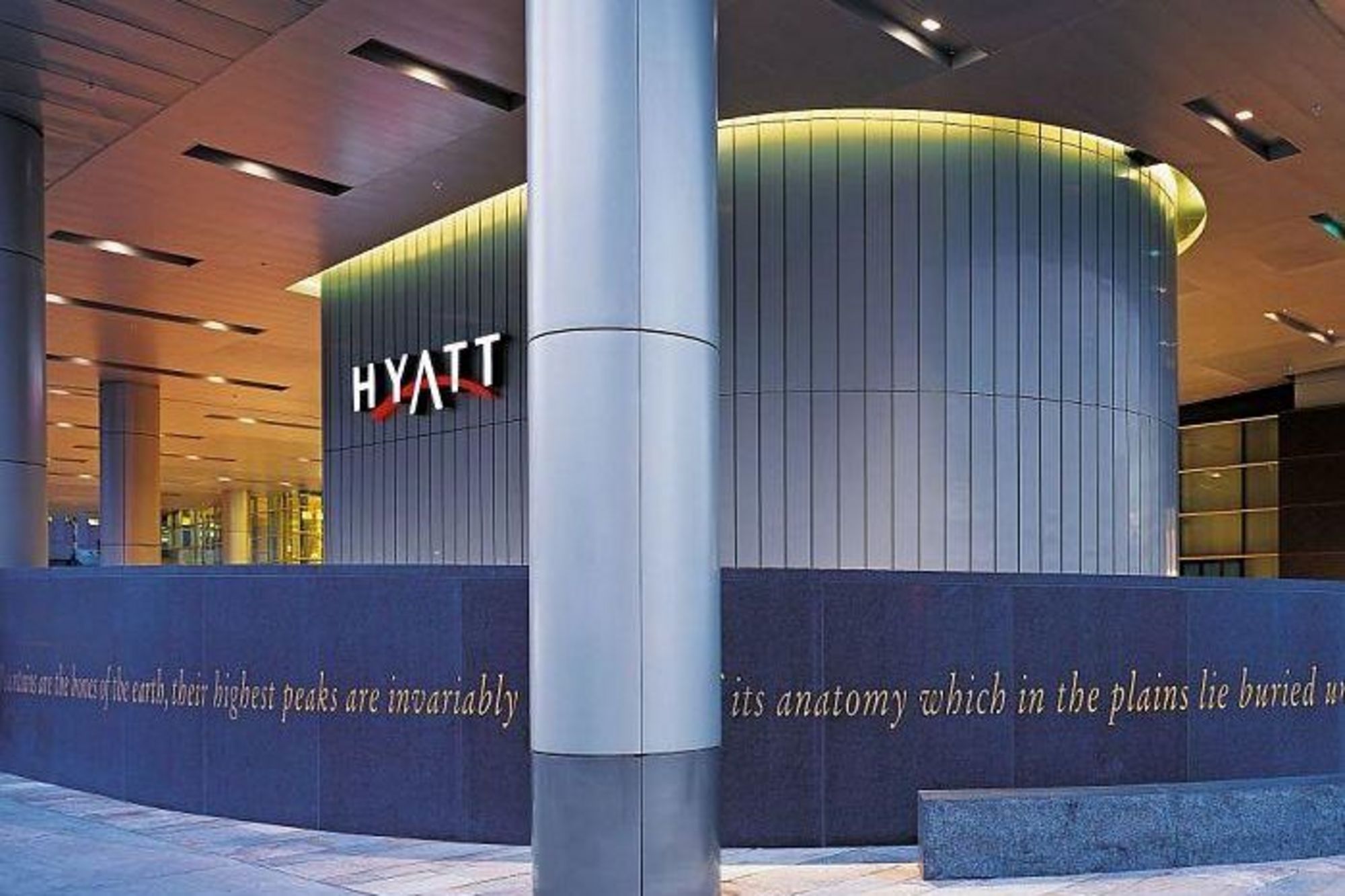

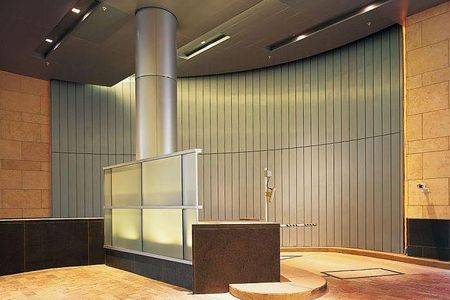

Wklęsłe i wypukłe zaokrąglone panele

Panele SF można łatwo adaptować do zakrzywionych brył budynków. Przy większych formatach może zaistnieć konieczność odpowiedniego wykrzywienia panelu podczas produkcji w celu dopasowania ich do promienia elementu budowlanego. Dział techniczny RHEINZINK służy pomocą i chętnie udzieli dalszych informacji otrzymując projekt do konsultacji.

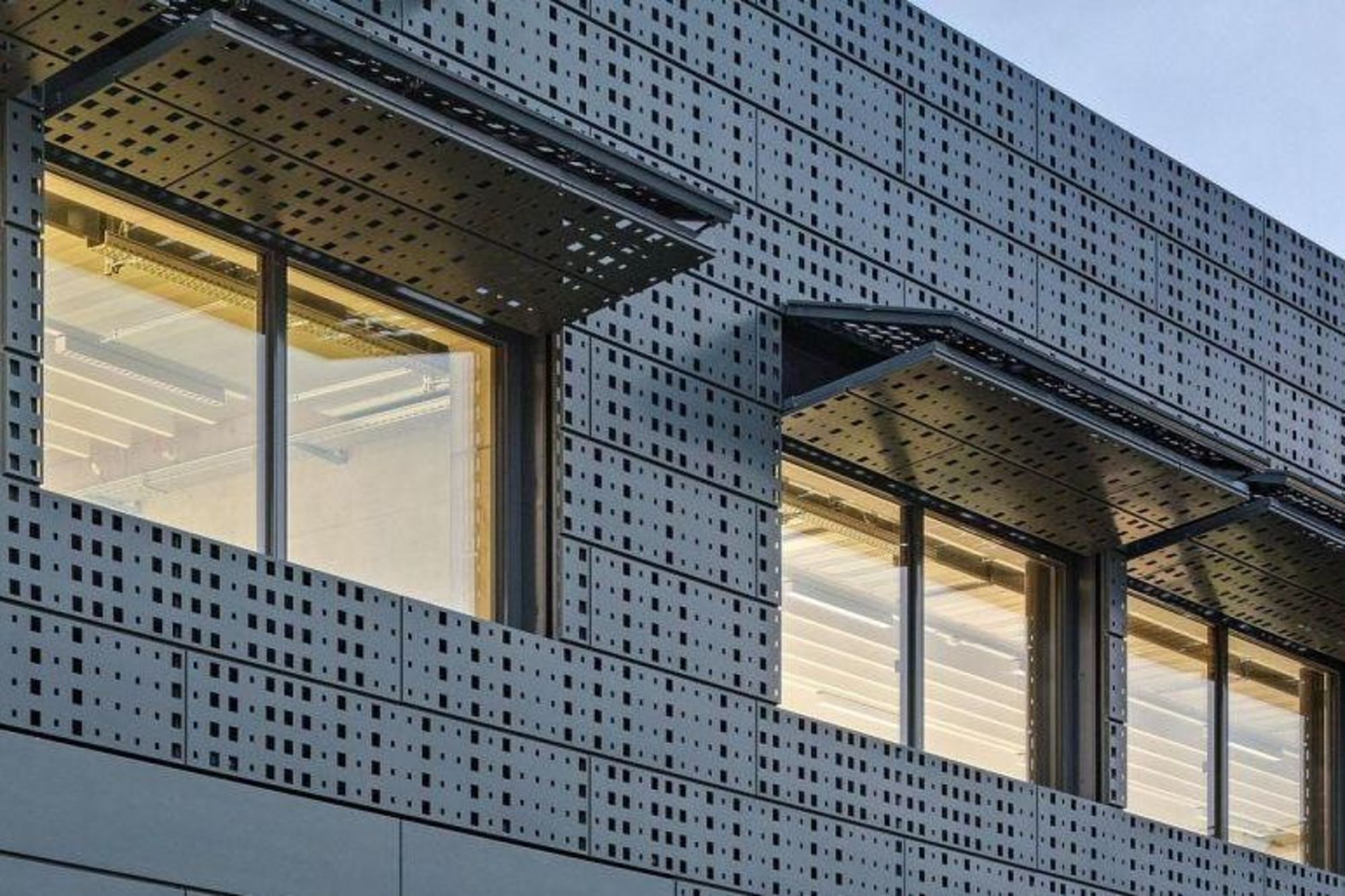

Perforacja widocznej powierzchni

Widoczna powierzchnia panelu może być poddana pełnej lub częściowej perforacji. Użycie naturalnego (słońce) lub sztucznego światła (np. LED) pozwala uzyskać intrygujące efekty, za pomocą których można w niesamowity sposób wzmocnić oddziaływanie elewacji lub całego budynku - zarówno w dzień, jak i w nocy.

Na potrzeby wentylacji, np. jako profil startowy lub element wentylacji pod okapem RHEINZINK przedstawia szeroki wybór obróbek i profili. Nasz dział techniczny służy pomocą i chętnie udzieli dalszych informacji, otrzymując projekt do konsultacji.

Kontakt z Doradcą





Potrzebujesz dodatkowych informacji na temat systemu pionowych paneli elewacyjnych?

W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór własciwych rozwiązań. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.

Te rozwiazania pozwalają na optymalne dopracowanie wyrazu elewacji, a poprzez indywidualne zastosowanie technologii perforowania, wytłaczania lub wycinania udaje się osiągać bardzo interesujące efekty. Użycie naturalnego lub sztucznego światła umożliwia uzyskanie intrygujących efektów, za pomocą których można w niesamowity sposób optyczne wpłynąć na oddziaływanie elewacji lub całego budynku  (zarówno w dzień, jak i w nocy)
