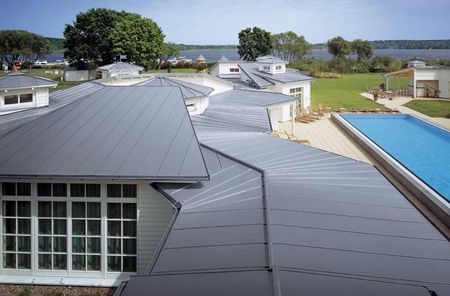

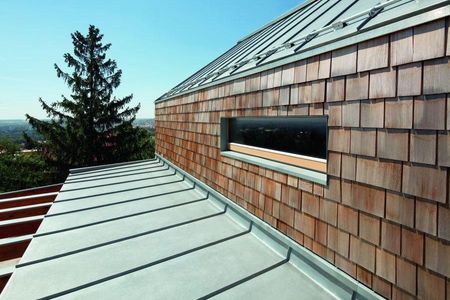

Podwójny rąbek stojący RHEINZINK

Niezawodny dach wykonany z blachy tytan-cynk

Zalety dachu na podwójny rąbek stojący

  • Pewne i szczelne pokrycie dachowe już od nachylenia ≥ 5°
  • Dach na rąbek sprawdzony w tradycyjnej, jak i nowoczesnej architekturze
  • Szeroka gama obróbek blacharskich, mocowań i akcesoriów
  • Kompletny system rynnowy z tego samego trwałego materiału

Dach na rąbek zgodny z naturą. Bez obawy o zarysowania.


Tytan-cynk to trwały materiał nie bojący się zarysowań, a dachy wykonane z RHEINZINK nie wymagają malowania przez cały okres eksploatacji. Powierzchnia szlachetnej samoodbudowującej się patyny pasuje do wszystkich naturalnych materiałów (dachówki, drewna, cegły itd.)

Jako ekologiczny surowiec o najniższej zawartości energii pierwotnej wśród metali - blacha tytan-cynk RHEINZINK - posiada nie tylko wspaniałe zalety optyczno-techniczne. Jest także materiałem niepalnym, chroniacym przed oddziaływaniem warunków atmosferycznych oraz przed elektrosmogiem.



Zamów bezpłatne próbki



System rąbka podwójnego. Tu szczegóły mają znaczenie

Znany w literaturze przedmiotu od roku 1899 sprawdza się znakomicie przy dachach nachylonych od 5° dając przewagę w porównaniu z innymi systemami dachowymi. System dachu na rąbek stojący RHEINZINK umożliwia indywidualne dopasowanie do projektu zarówno współczesnego, jak i zabytkowego, a sprawdzone elementy składowe systemu można łatwo dostosować do różnych kształtów budynków.

Podobnie jak klasyczny system łusek na dachu, system na rąbek stojący RHEINZINK oferuje ciekawe możliwości układania, ma prosty system mocowania i jest najlepszym na rynku rozwiązaniem.

Wyśłij projekt do konsultacji

Łapka stała RHEINZINKŁapka ruchoma RHEINZINKAIR-ZVAPOZINC

Charakterystyka systemu

  • Pewne wykonanie detali w najbardziej newralgicznych miejscach (okap, komin, okno, kosz itd.)
  • Delikatny rysunek rąbka na dachu (w porównaniu do technologii rąbka kątowego czy listwy)
  • System dedykowany do każdej krzywiziny dachu - powierzchni wypukłych, wklęsłych i stożkowatych
  • Szczelne połączenie blachy na całej długosci dachu - od okapu do kalenicy
  • Standardowe długości pasów blachy do 10 m (opcja do 16 m)
  • Sprawdzony system od jednego dostawcy

Program dostaw



Rodzaje powierzchni blachy na rąbek

Planowanie i realizacja

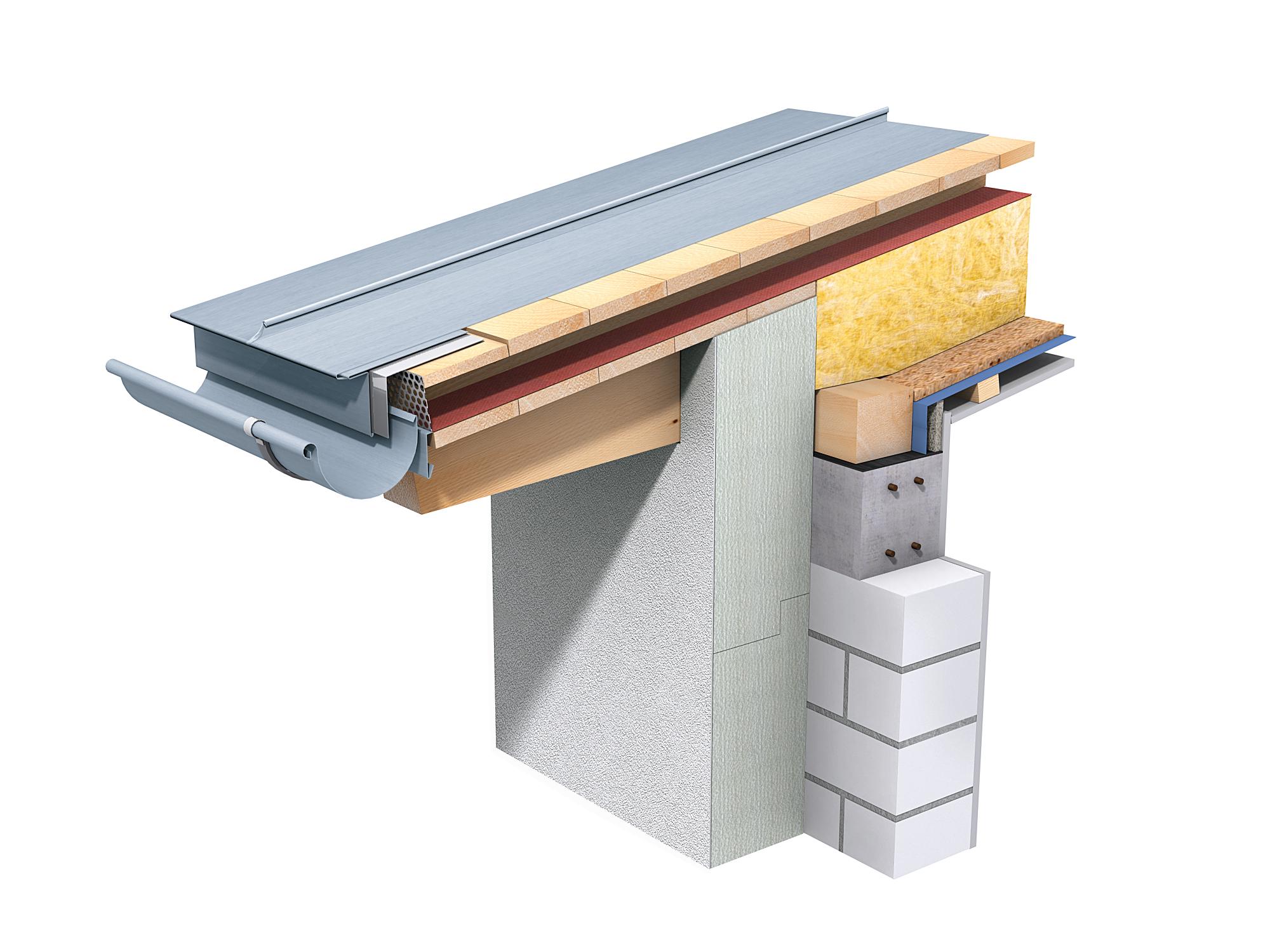

Opis systemu

Nazwa "podwójny rąbek stojący" charakteryzuje jeden z klasycznych sposobów podłużnego łączenia pasów blachy ponad płaszczyzną wody. Przy minimalnej wysokości 23 mm podwójny rąbek stojący jest wystarczająco deszczoszczelny, bez stosowania dodatkowych środków. Na arenie międzynarodowej przyjął się podwójny rąbek stojący o wysokości 25 mm

Podwójny rąbek stojący można stosować do dachów o nachyleniu od 5°. Taśmę uszczelniającą rąbek powinniśmy zastosować przy dachach o pochyleniu od 5° do 7 ° oraz w sytuacji wystąpienia ryzyka oblodzenia tworzącego się przy okapie.

Rąbek stojący jest wykonywany ręcznie lub za pomocą profilujących maszyn rolkowych. Zamykanie (zaciskanie) rąbka wykonywane jest ręcznie lub maszynowo.

Wyślij projekt do konsultacji

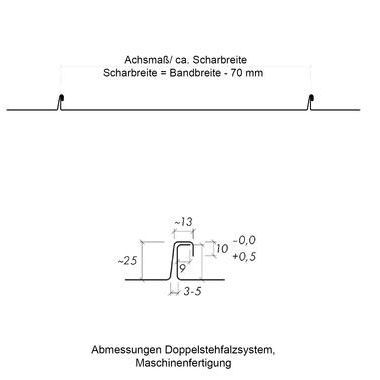

Wymiary i grubości blachy

  • Standardowa szerokość pasów około 530 mm (szerokość rolki 600 mm)
  • Standardowe szerokości rolek 400 mm do 600 mm
  • Grubość materiału 0,7 mm / 0,8 mm
  • Długość pasów do 10,00 m na zamówienie do 16,00 m
  • Długość transportowa do maks. 7,0 m

Międzynarodowo używany standardowy wymiar w technologii podwójnego rąbka stojącego wynosi około 530 mm (szerokość taśmy 600 mm) i posiada grubość 0,7 mm. Z uwagi na fizykę budowli zalecamy przy dachach jednospadowych z okapami stosować materiał o grubości 0,8 mm i ograniczyć szerokość pasów do 430 mm. Tego typu posunięcie ma chronić przed powstawaniem ewentualnego hałasu w skutek naturalnego wyginania się pasów blachy pod naporem wiatru oraz jej rozszerzalności termicznej.

Maksymalna długość pasów wynosi 10,00 m. Na zamówienie możliwe jest wykonanie pasów o długości 16,00 m.  Nachylenie dachu możliwe będzie tylko i wyłącznie do kąta 30°. Mocowanie detali pasów musi być dopasowane do zwiększonej rozciągliwości materiałowej.

W przypadku gdy długość pasów jest niewystarczająca możliwe jest łączenie poszczególnych długości przy pomocy łączeń poprzecznych.

Wyślij projekt do konsultacji

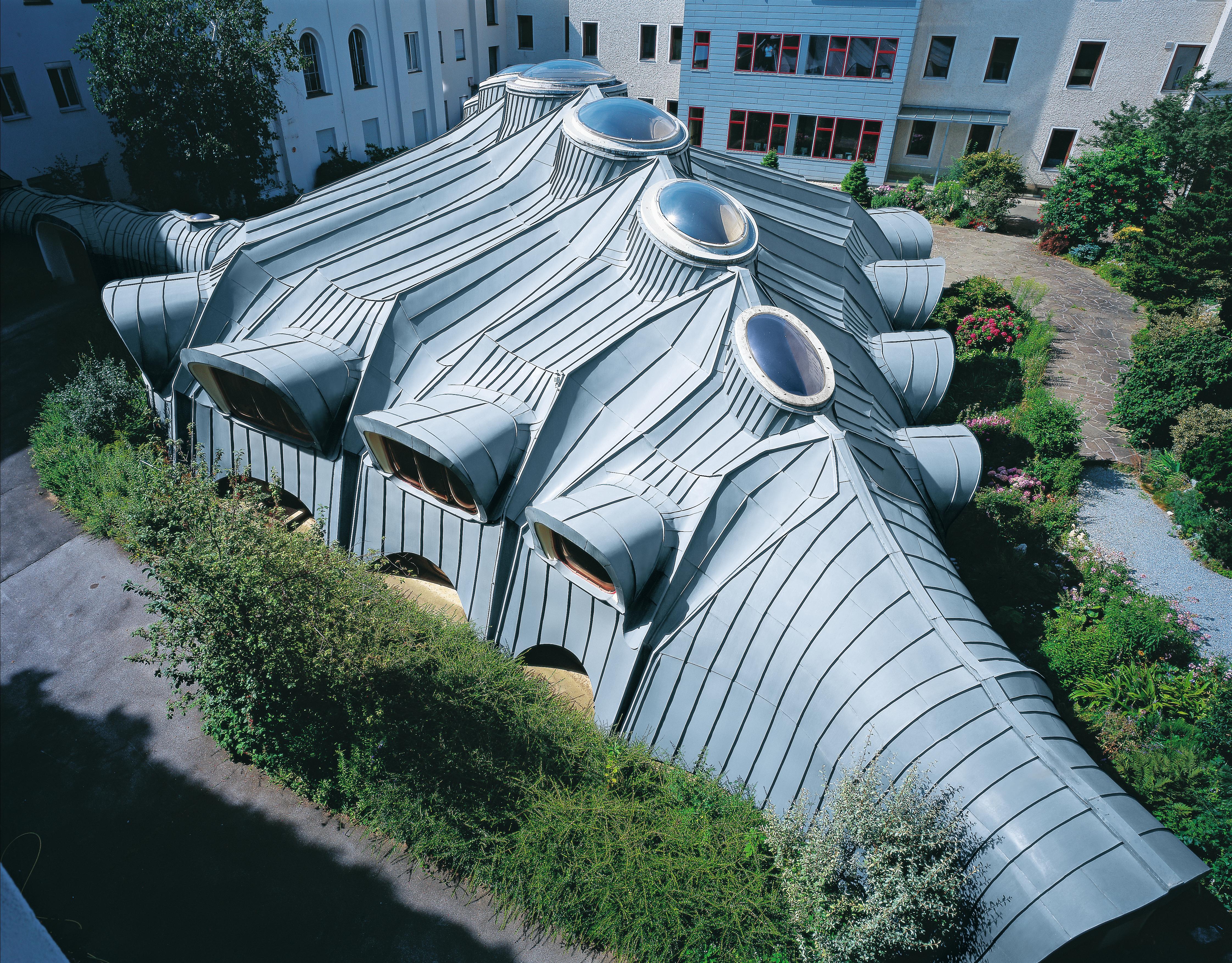

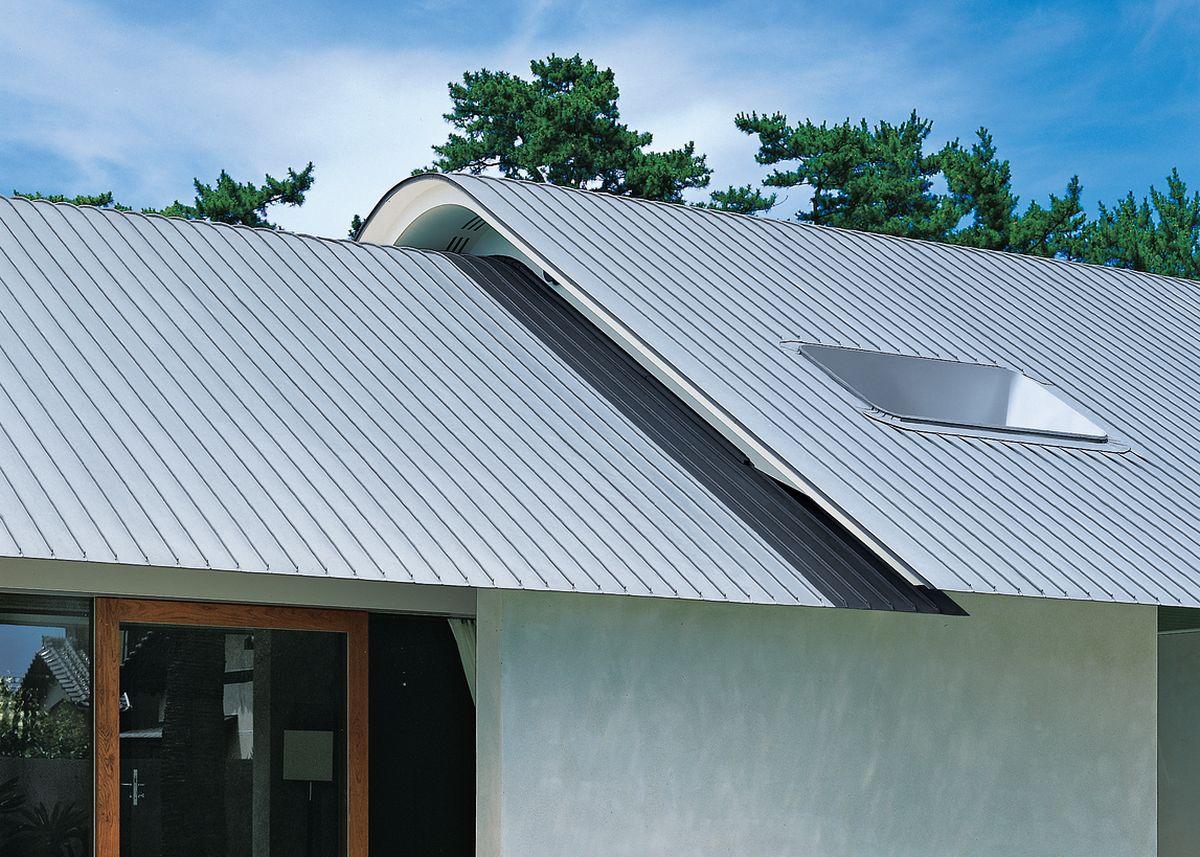

Formy specjalne

  • wypukłe i wklęsłe panele łukowe
  • panele zwężające się

Minimalny promień dla wypukłych paneli łukowych w technologii rąbka stojącego wynosi 0,6 m. Przy promieniu 12 m profilowanie panelu w łuk nie jest konieczne, aczkolwiek dopuszczalne. Przy mniejszych promieniach panele muszą być wyoblone ręcznie stosując odpowiednie maszyny profilujące i narzędzia.

W przypadku zainteresowania wklęsłymi panelami łukowymi, ich łączenia są technicznie nieco trudniejsze do wykonania niż w przypadku rozciąganych paneli łukowych. W rezultacie minimalny promień dla paneli wklęsłych na rąbek stojący wynosi 2,5 m. Jest możliwe, aby nie profilować pasów przy promieniu wklęsłym wynoszącym 25 metrów.

Panele zwężające się są stosowane przy powierzchniach zakrzywionych takich jak stożek lub półkula. W zależności od obciążenia wiatrem panele do stożka mogą są wytwarzane ręcznie o szerokości min. 100 mm i max. 730 mm. Przy powierzchniach o kształcie półkuli  szerokość paneli powinna wynosić max. 530 mm.

Wyślij projekt do konsultacji

Mocowanie

Pokrycia dachowe RHEINZINK wykorzystujące technikę rąbka stojącego są mocowane do podłoża pośrednio za pomocą stałych i przesuwnych łapek.

Nasze zalecenia konstrukcyjne wraz z tabelą obciążeń wiatrem zawarte w broszurach do pobrania są pomocne przy obliczeniu niezbędnych odstępów miedzy łapkami umożliwiających prawidłową pracę blachy.

W ramach pomocy dla wykonawców oferujemy swoje wsparcie techniczne bezpośrednio na budowie, pomagając wybrać optymalny sposób montażu w oparciu o otrzymaną dokumentacje projektową.

Mocowane łapek do podłoża (zarówno z desek, jak i płyt OSB) odbywa się za pomocą odpornych na korozję wytrzymałych wkrętów CLIPFIX. Są one bardziej odporne na obciążenia niż używane dotychczas łapki mocowane przy użyciu gwoździ, co pozwala na bezpieczniejsze i pewne przenoszenie obciążeń.

Dowiedz się więcej o CLIPFIX

Tabela obciążeń

Nasze szczegółowe zalecenia konstrukcyjne wraz z tabelą obciążeń wiatrem zawarte w broszurach do pobrania są pomocne przy obliczeniu niezbędnych odstępów miedzy łapkami umożliwiających prawidłową pracę blachy.

W ramach pomocy dla wykonawców oferujemy swoje wsparcie techniczne bezpośrednio na budowie, pomagając wybrać optymalny sposób montażu w oparciu o otrzymaną dokumentacje projektową.

Wyślij projekt do konsultacji

Akcesoria

Oprócz dopasowanych rozwiązań systemowych oferujemy również odpowiednie akcesoria dachowe.

W zależności od rodzaju dachu obejmują one system mocowania CLIPFIX lub system zapór sniegowych S5.

Ponadto zalecamy produkty innych dostawców, które są dostosowane do pokryć dachowych z tytan-cynku - na przykład ochronę przed upadkiem firmy Pohl lub system ochrony przed śniegiem HEUEL.

Zobacz więcej

System solarny

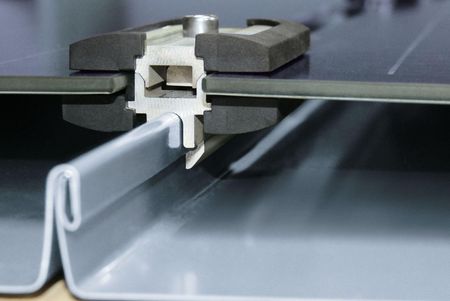

System solarny RHEINZINK-PV. Zintegrowany z dachami na rąbek stojący

RHEINZINK-PV to niezaburzający optyki i zintegrowany z dachem system paneli fotowoltaicznych, który jest dopasowany do dachów na podwójny rąbek stojący.

Ten wyjątkowo płaski system modułów solarnych jest montowany równolegle do powierzchni dachu.

Dzięki specjalnie opracowanym zaciskom bezramkowe moduły solarne RHEINZINK-PV są mocowane bezpośrednio do rąbka stojącego, a ich rozstaw jest dostosowany do szerokości rozstawu wyprofilowanych pasów blachy.

Zobacz system

Wsparcie RHEINZINK. Od koncepcji po realizacje

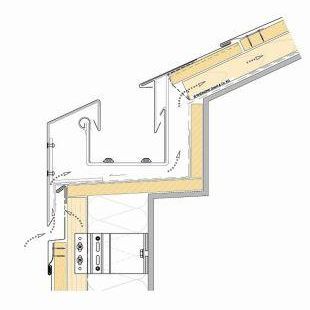

W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór własciwych rozwiązań. Dlatego nasz serwis dla Architektów obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.

Dla Wykonawców oferujemy pomoc na budowie wraz z bogatą ofertą szkoleń i serwisu.

Skontaktuj się z nami
