Fizyka budowli dla systemów elewacyjnych

RHEINZINK zasadniczo zaleca wentylowane konstrukcje elewacji. Fasada wentylowana to wielowarstwowy system, który prawidłowo wykonany zapewnia długoterminową funkcjonalność. Ten typ elewacji jest odporny na uderzenia, zwiększa bezpieczeństwo i żywotność konstrukcji. Wbudowana szczelina wentylacyjna chroni konstrukcję nośną, izolację termiczną i podkonstrukcję przed wilgocią zarówno podczas ulewnych deszczy, jak i w przypadku zjawiska kondensacji. Wilgoć przenikająca do elewacji jest rozpraszana przez warstwę powietrza połączoną z powietrzem zewnętrznym. Szczegółowe informacje na temat elewacji wentylowanych znajdują się w zaleceniach konstrukcyjnych w zakładce Do pobrania.

Odporność na warunki atmosferyczne

Konstrukcja nośna, podkonstrukcja oraz izolacja

W elewacji wentylowanej blacha tytan-cynk RHEINZINK jako zewnętrzne poszycie przejmuje ochronę konstrukcji nośnej, podkonstrukcji oraz samej izolacji cieplnej przez niekorzystnym wpływem warunków pogodowych. Dodatkową jej zaletą jest ochrona dźwiękowa.

Z uwagi na procesy fizyczne niemożliwe jest kapilarne podciąganie wilgoci oraz bezpośrednie padanie deszczu na warstwy izolujące. Ponadto istnieje przez cały czas możliwość odprowadzenia ewentualnie nagromadzonej wilgoci w przestrzeni wentylacyjnej na zewnątrz. W ten oto sposób można bardzo szybko osuszyć zawilgocone warstwy izolacji cieplnej bez narażenia ich na utratę właściwości termicznych.

Wyślij projekt do konsultacji

Przestrzeń wentylacyjna

Zgodnie z zaleceniami RHEINZINK wykonać należy przestrzeń wentylacyjną o szerokości co najmniej 20 mm – jest to przestrzeń wentylacyjna pomiędzy warstwą zewnętrzną, a ścianą bądź izolacją cieplną. Istnieje możliwość zmniejszenia szczeliny wentylacyjnej, ale tylko i wyłącznie lokalnie, do 5 mm, jako wynik nierówności czy też wysokości podkonstrukcji. Zaplanować należy otwory wentylacyjne w cokole oraz przy krawędzi dachu („wlot” i „wylot” elewacji) o średnicy min. 50 cm² na 1 m długości ściany.

Wyślij projekt do konsultacji

Izolacja termiczna

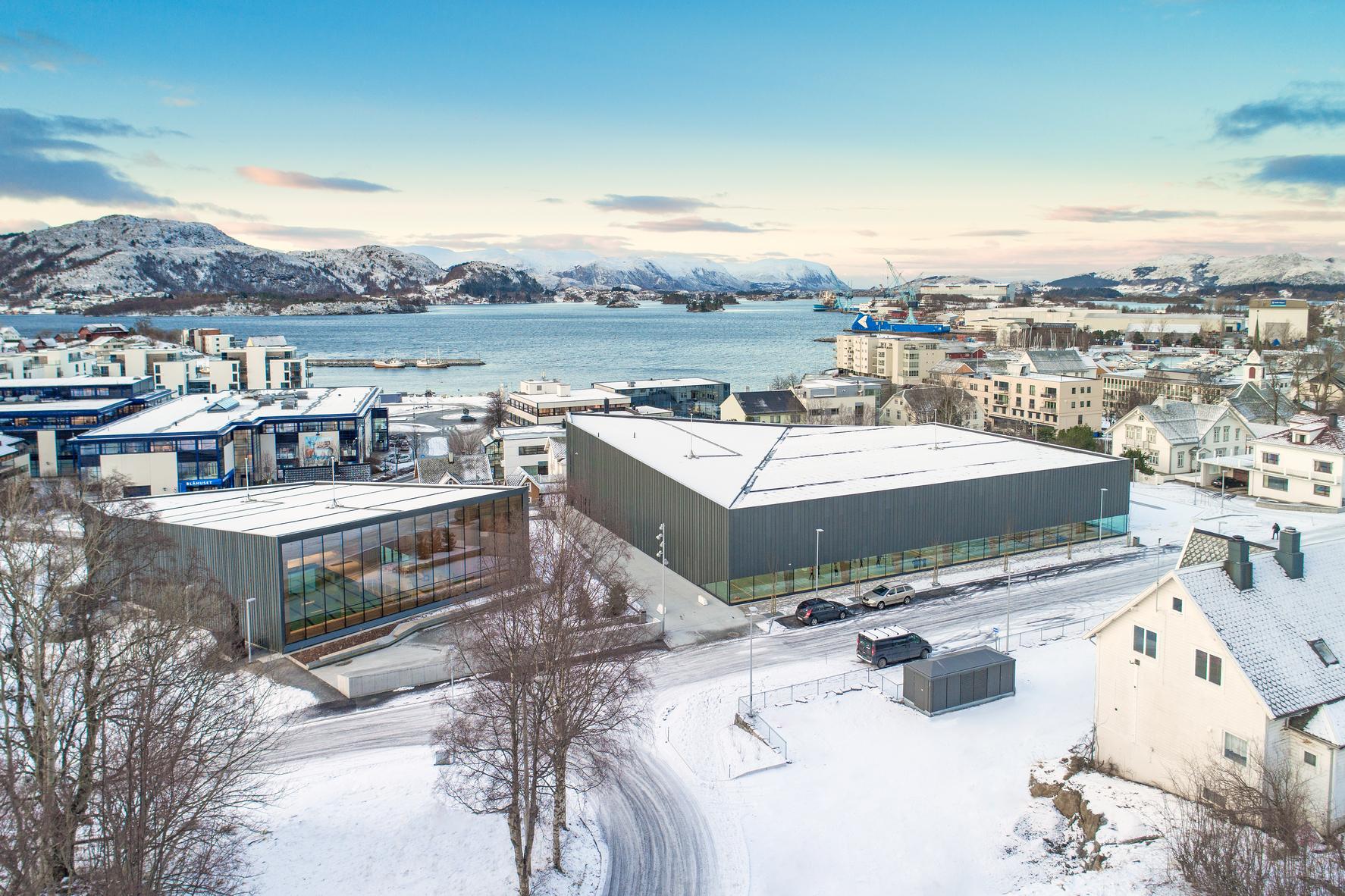

Zimowa ochrona termiczna

W okresie zimowym przepływające ciepło z wewnątrz ku zewnątrz określane jest przy pomocy współczynnika przenikania ciepła U. Im mniejsza wartość U, tym mniejsza ilość ciepła przedostaje się ku zewnątrz. Wartość U określana jest poprzez zdolność ciepłoprzewodnictwa izolacji cieplnej i grubość materiału izolującego.

Wymagane przez dyrektywę o energooszczędności EnEV oraz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie w sprawie warunków technicznych, jakim powinny odpowiadać budynki, wysokiej jakości rozwiązania izolacyjne stają się wkładem w ochronę środowiska i pozwalają zredukować w niedługim czasie koszty ogrzewania. RHEINZINK zaleca stosowanie izolacji z wełny mineralnej spełniające wytyczne normy PN-EN 13162:2009.

Mostki termiczne

Unikać należy mostków termicznych – a więc elementów, które to szybciej przejmują i przekazują zimno niż inne elementy budynku. Podczas obliczeń uwzględnić należy straty energii wywoływane kotwami, mocowaniami oraz innymi czynnikami straty energii cieplnej.

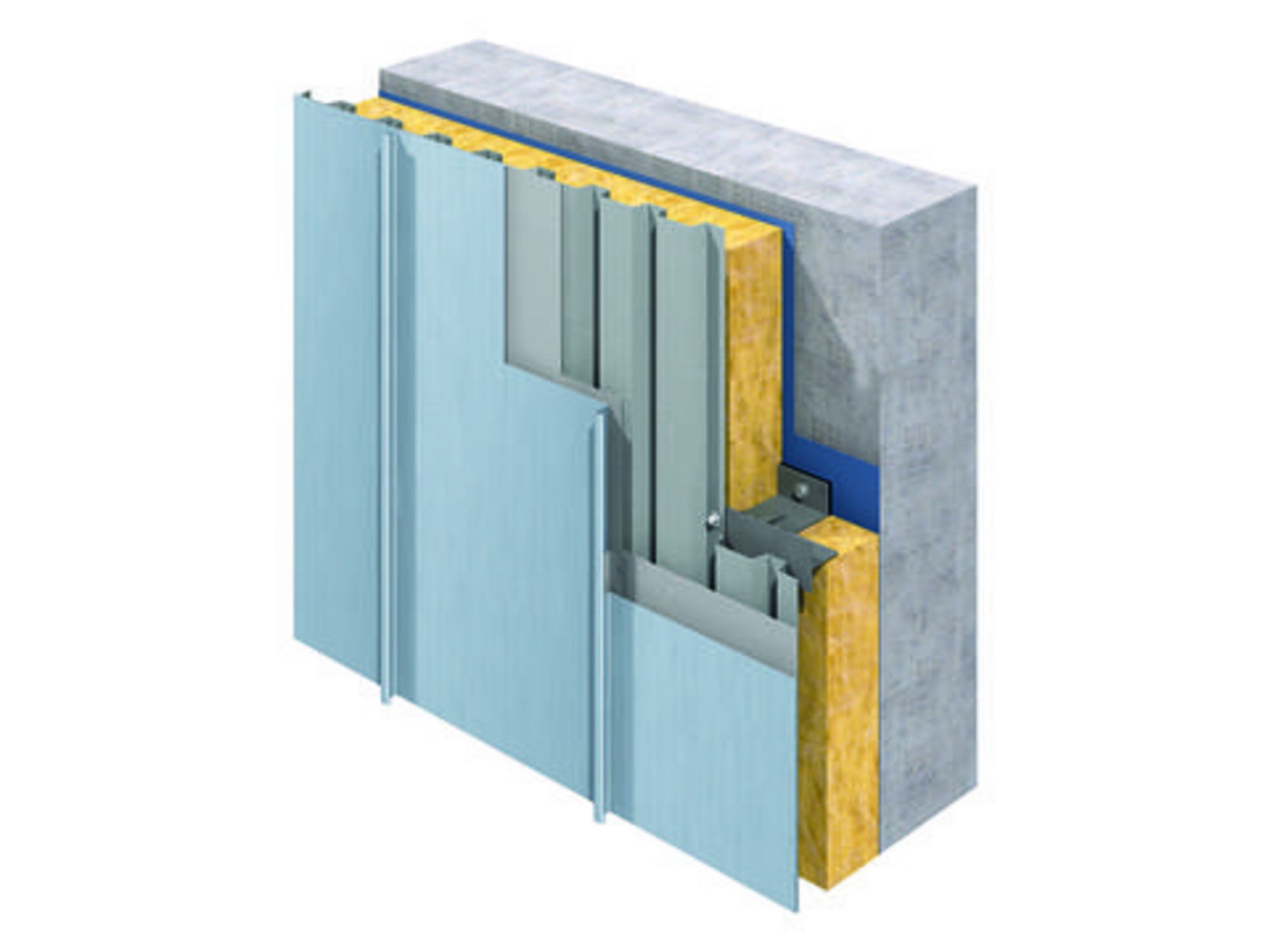

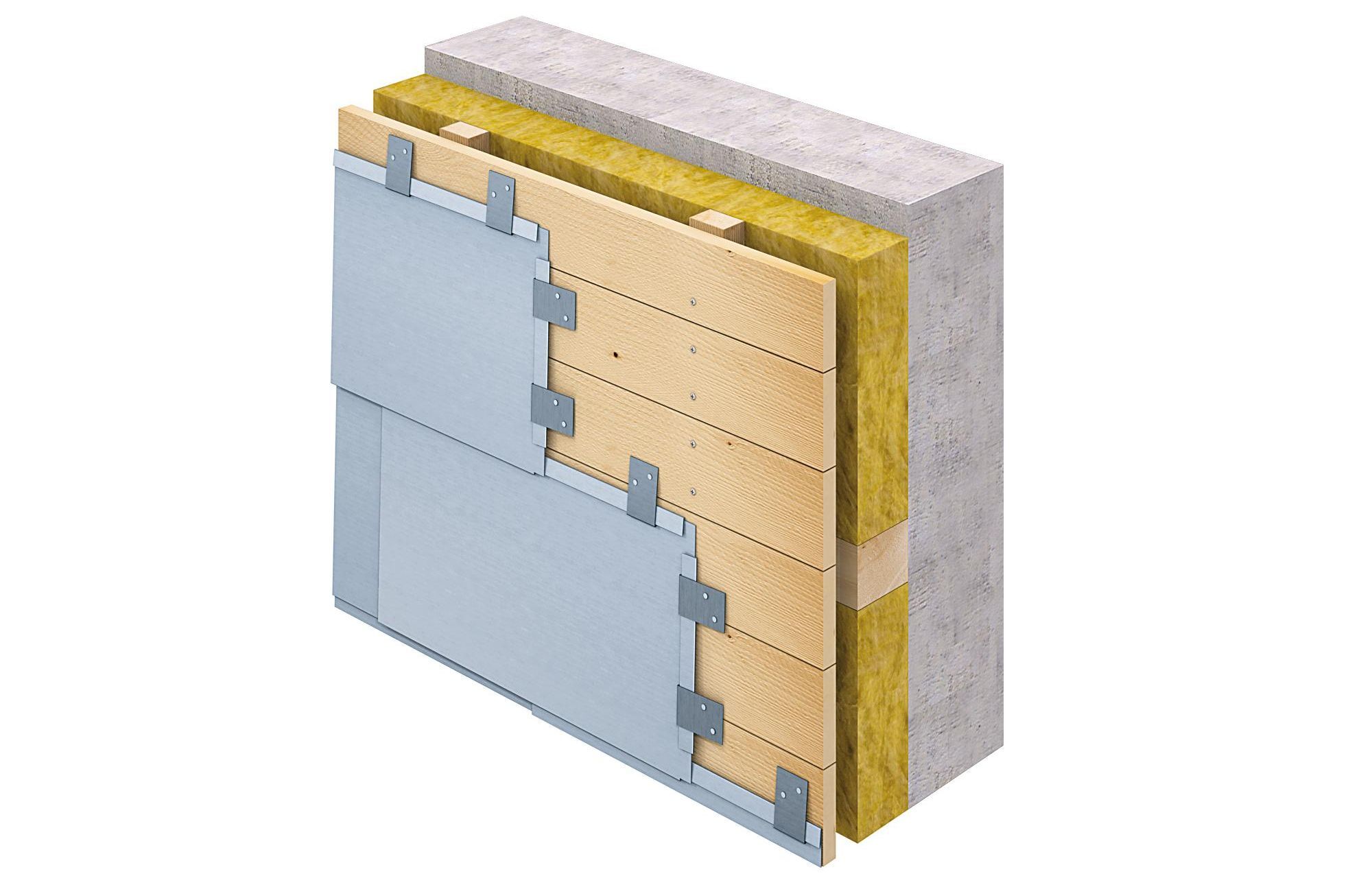

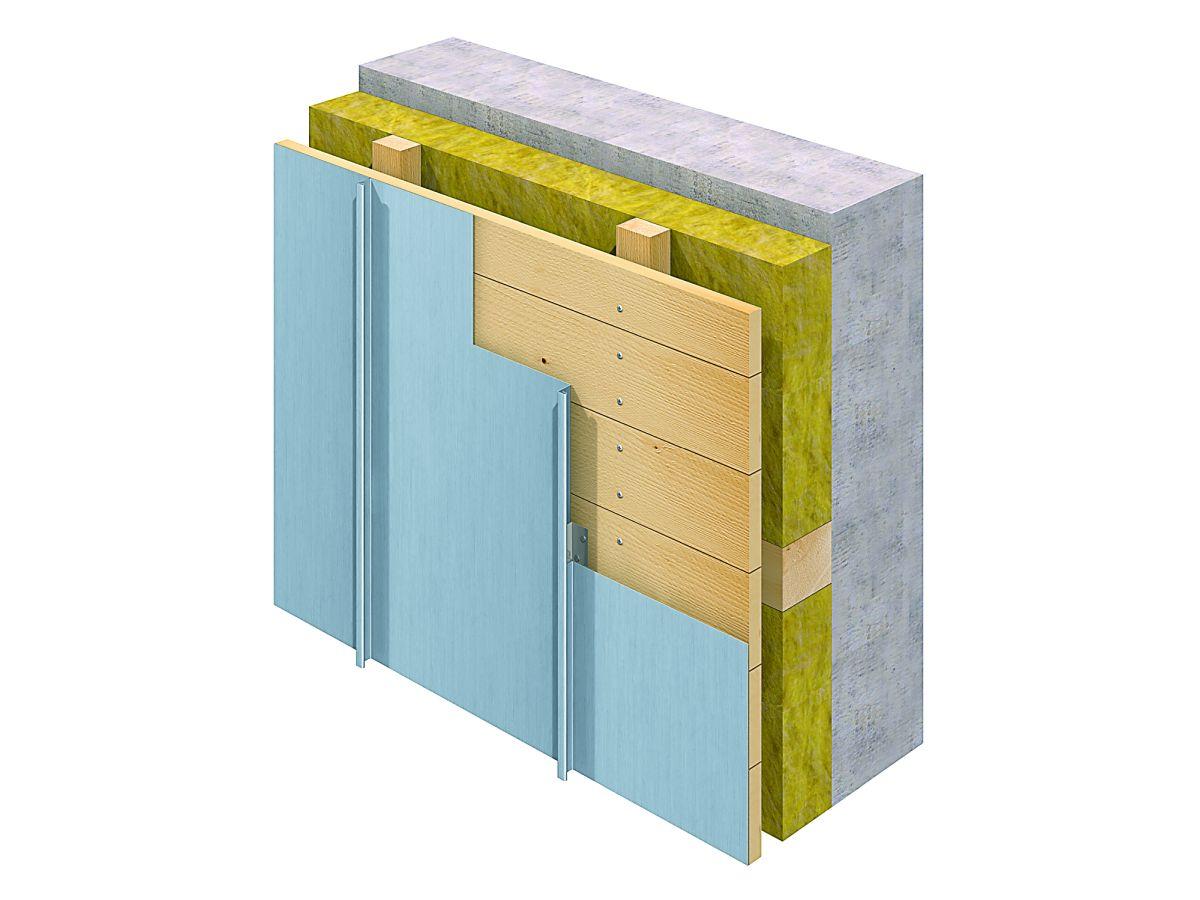

Obok ogólnie znanych, uwarunkowanych konstrukcyjnie mostów termicznych budynku (np. płyty balkonowe) należy zwrócić szczególną uwagę na montaż podkonstrukcji wentylowanej od spodu elewacji. Przy stosowaniu metalowych podkonstrukcji zaleca się zmniejszenie mostków termicznych poprzez zastosowanie podkładek dystansowych pomiędzy konsolą ścienną, a elementami nośnymi (Thermostopp). W przypadku podkonstrukcji z drewna wykonuje się konieczne czynności zapobiegające powstawaniu mostków termicznych poprzez krzyżowe układanie łat montażowych.

Wyślij projekt do konsultacji

Wiatroszczelność budynku

Kolejnym czynnikiem jest wiatroszczelność budynku. Przez nieszczelną otulinę budynku powstają bardzo duże straty energii (podciśnienie / nadciśnienie). Zanim przystąpi się do montażu elewacji wentylowanej, należy sprawdzić, czy budynek posiada odpowiedniego rodzaju szczelność. Ściany murowane oraz betonowe spełniają ten wymóg bez większych problemów. Od otworów takich jak okna i kanały wentylacyjne wymaga się szczelności w miejscu ich połączenia z elementami ścian.

Minimalna ochrona cieplna określona została w normach PN-B-02020:1991 i PN-EN ISO 6946:1998 oraz w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie w sprawie warunków technicznych, jakim powinny odpowiadać budynki.

Wyślij projekt do konsultacji

Letnia ochrona przed ciepłem

Letnia ochrona cieplna zapobiega nadmiernemu nagrzewaniu się pomieszczeń poprzez ich bezpośrednie nasłonecznienie. Ochrona ta określona została w normach PN-B-02020:1991 i PN-EN ISO 6946:1998 oraz w Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie w sprawie warunków technicznych, jakim powinny odpowiadać budynki.

Płynące od zewnątrz ku wewnątrz ciepło powininno być powstrzymane przegrodą w jak największym stopniu. Służy do tego dobra izolacja cieplna, jak i odpowiednio zwymiarowana konstrukcja. Zaletą zawieszonej, wentylowanej od spodu elewacji jest możliwość szybkiej wymiany zbierającego się w przegrodzie ciepła.

Ochrona przeciwpożarowa. Spełnienie §225 Warunków Technicznych

Elewacje metalowe RHEINZINK z podkonstrukcją metalowo-drewnianą i z odpowiednimi do tego mocowaniami spełniają najwyższej klasy wymogi ognioodporności (klasa A1, DIN 4102, PN-EN 13501). Opisana w normie DIN 18516-1:2010-06 w punkcie 4.4., odporność ogniowa wskazuje na wymogi opisywane w liście wzorcowej technicznych wymogów budowlanych część 1, załączniki 2.6/11. Dalsze wymagania opisywane są przez dyrektywę wzorcową (MBO) lub odpowiednie dyrektywy lokalne.

W kwietniu 2020 roku RHEINZINK Polska Sp. z o.o. otrzymała Opinię Techniczną dotyczącą systemów elewacyjnych RHEINZINK w zakresie spełnienia §225 Warunków Technicznych.

Na podstawie badań przeprowadzonych przez Zakład Badań Ogniowych ITB potwierdzono, że w przypadku pożaru okładziny tytanowo-cynkowe firmy RHEINZINK systemu na rąbek, w łuskę, karo, na listwę lub innego rozwiązania frontowego, np. kasety, nie zagrażają możliwości ewakuacji ludzi oraz pracy ekip ratunkowych w czasie nie krótszym niż 120 minut.

Zobacz skrót Opinii Technicznej

Bariery przeciwpożarowe

RHEINZINK przeprowadził liczne badania różnych systemów elewacyjnych MA 39 w Wiedniu. Kontrola systemów wedle normy Ö-NORM 3800-5 i w oparciu o DIN 4102-20 udokumentowała, że sprawdzane systemy spełniają wszystkie kryteria kontrolne.

Bliższe informacje możecie otrzymać Państwo kontaktując się z naszym Działem Technicznym lub
