Listwa zatrzaskowa Klick

Niezawodny dach wykonany z tytan-cynku z wyraźnym podziałem

Zalety dachu krytego w systemie listew Klick

  • Pewne i szczelne pokrycie dachowe już od nachylenia ≥ 5°
  • Szczelne połączenie blachy na całej długości dachu - od okapu do kalenicy
  • Ocynkowany element mocujący zastępuje drewnianą listwę i przyśpiesza montaż
  • Długość pasów blachy do 25 m (możliwe do 32 m)
  • System dedykowany do budynków zabytkowych oraz do współczesnej architektury

Sprawdzone zestawienie trwałych materiałów. Teraz to ma znaczenie

Jako ekologiczny surowiec o najniższej zawartości energii pierwotnej wśród metali - blacha tytan-cynk RHEINZINK - posiada nie tylko wspaniałe zalety optyczno-techniczne. Jest także materiałem niepalnym, chroniacym przed oddziaływaniem warunków atmosferycznych - w tym przed elektrosmogiem.

Dach wykonany w systemie listwy zatrzaskowej RHEINZINK-Klick nie wymaga malowania przez cały okres eksploatacji, gdyż blacha tytan-cynk to trwały i bezpieczny dla środowiska materiał nie bojący się zarysowań. Powierzchnia szlachetnej samoodbudowującej się patyny pasuje do wszystkich naturalnych materiałów (cegły, klinkieru, dachówki itd.)

Zamów bezpłatne próbki

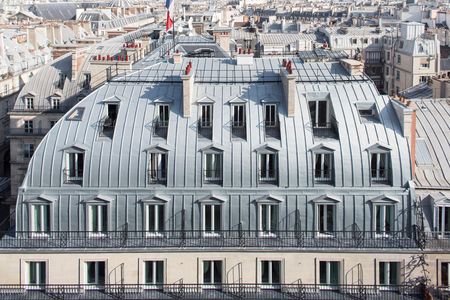

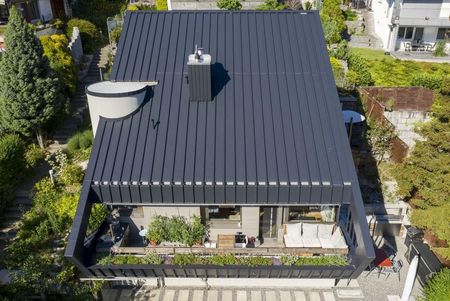

Wyraźny podział na dachu. Zabytkowa i współczesna architektura

System krycia na listwach jest uważany za najbardziej tradycyjny z używanych technik blacharskich. Mocowanie listwy wykonane z ocynkowanej stali, służy jako zamiennik używanej dotychczas listwy drewnianej. Wraz z odpowiednimi elementami mocującymi ten element jest jednocześnie profilem trzymającym dla pasów i elementem nośnym do korytek zatrzaskowych.

Listwa zatrzaskowa Klick pięknie prezentuje się nie tylko na stromych połaciach. System pozwala uzyskać pewne i szczelne pokrycie dachowe już od nachylenia ≥ 5° - bez dodatkowych środków uszczelniających.

Poproś o detale

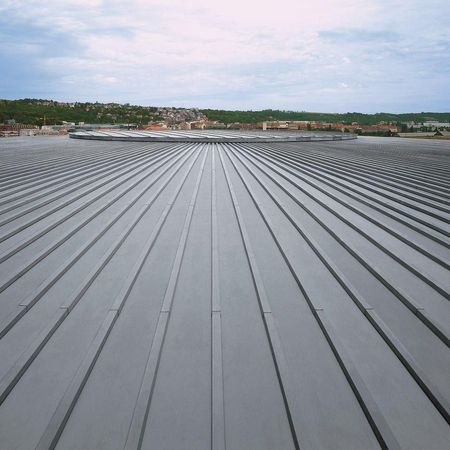

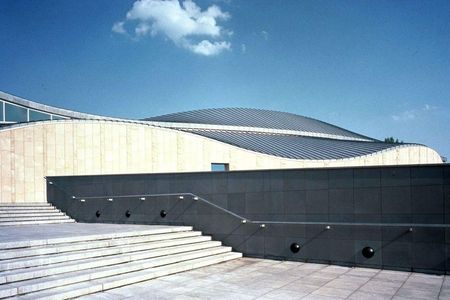

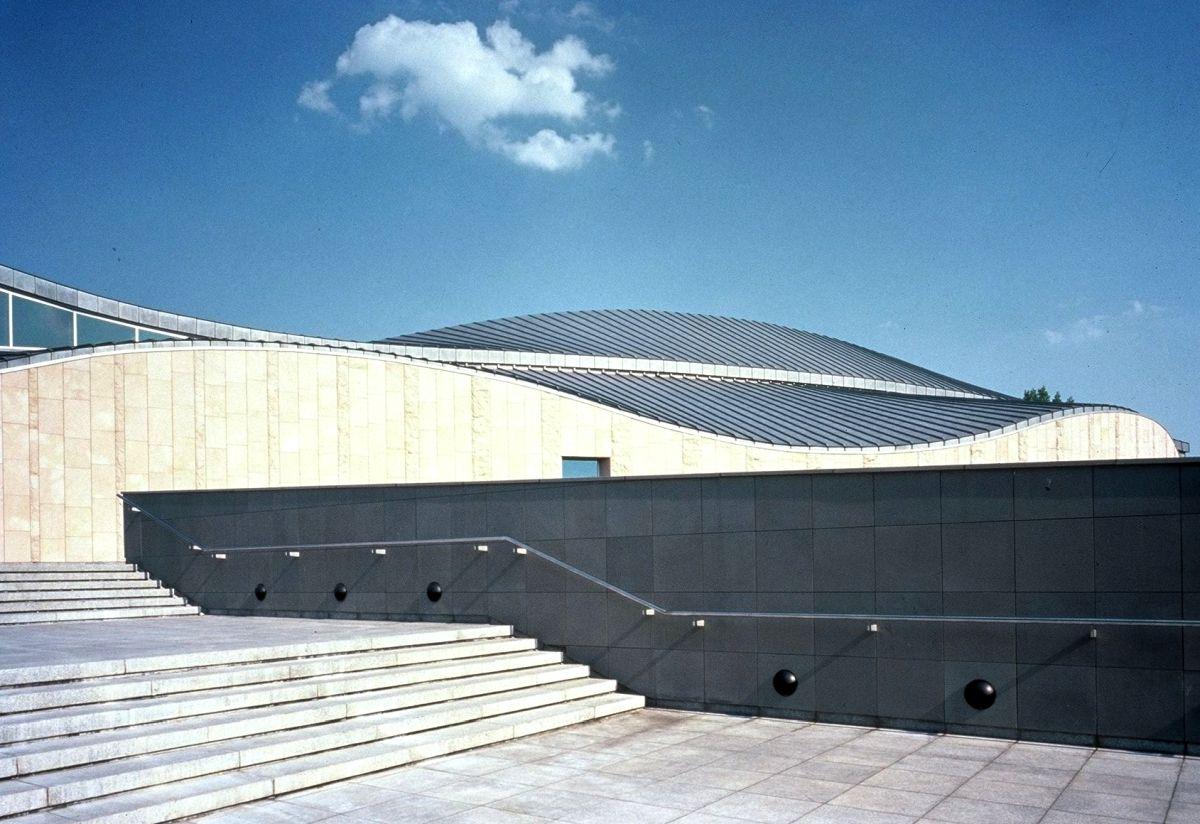

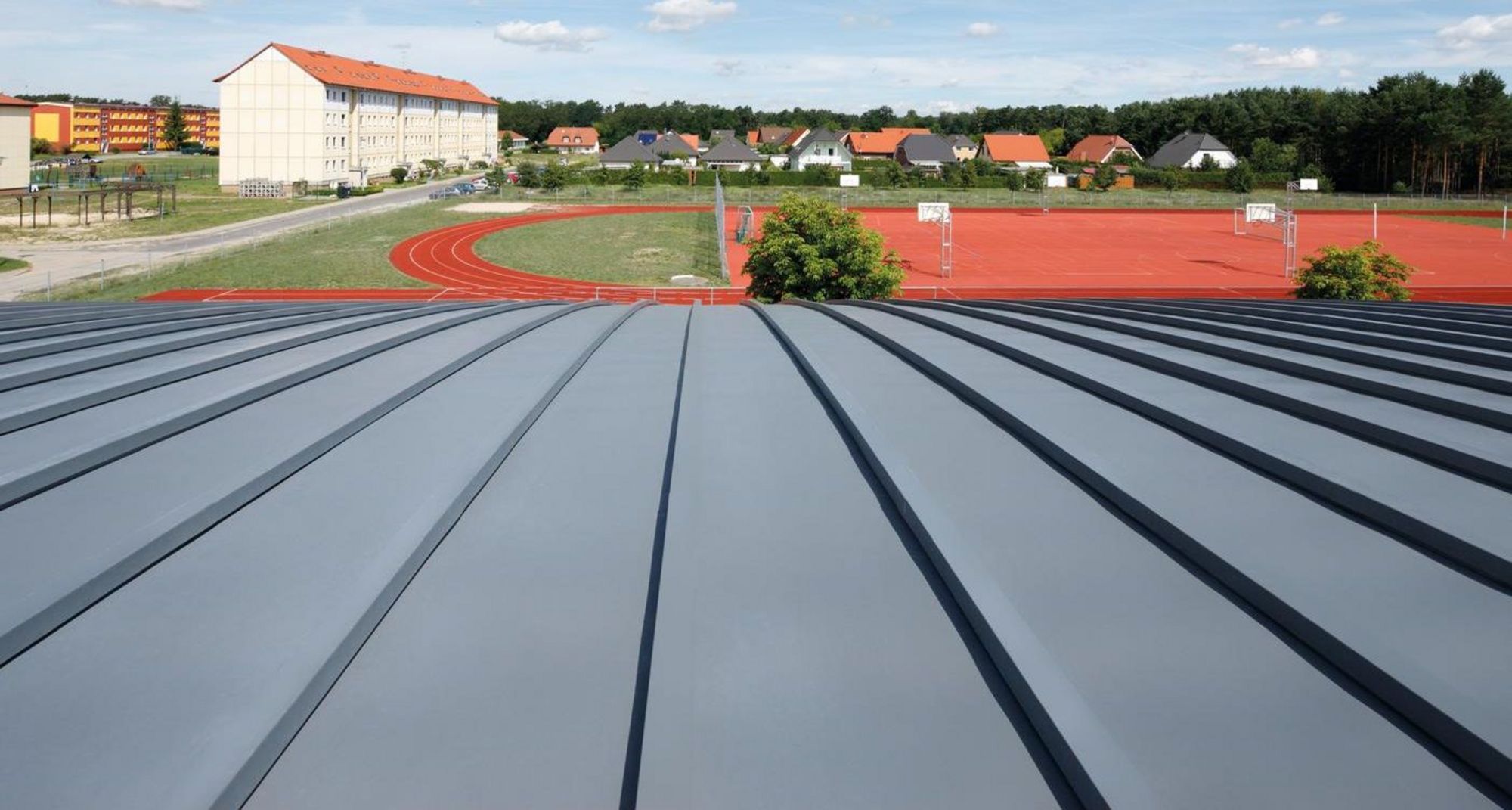

Obiekty wielkopowierzchniowe. Hale i muzea

Uproszczona kalkulacja ze względu na wysoki stopień prefabrykacji pozwala na szybką realizacje obiektów wielkopowierzchniowych, co sprawdza się szczególnie w przypadku budynków certyfikowanych wg systemów LEED, BREEAM czy DNGB.

W przypadku dachu na rąbek stojący oraz listwy zatrzaskowej istnieje możliwość wykorzystania blachy RHEINZINK jako jednego z elementów systemu odgromowego. Oznacza to, że rozbudowana instalacja odgromowa na dachu nie jest konieczna, a co za tym idzie, nie jest zmieniany wygląd dachu i unikany jest efekt "jeża" oraz możliwe jest osiągnięcie mniejszej impedancji, niż w przypadku tradycyjnych systemów odgromowych.

Wyślij projekt do konsultacji

AIR-ZVAPOZINC

Charakterystyka systemu

  • Wyrażny podział dachu (w porównaniu do technologii rąbka lub łuski)
  • System stosowany zarówno w zabytkowejjak i we współczesnej architekturze
  • Nie wymagająca malowania i nie bojąca się zarysowań powierzchnia szlachetej patyny
  • Rozwiązanie dedykowane do dużych powierzchni już od nachylenia dachu ≥ 5°
  • Szczelne połączenie blachy na całej długosci dachu - od okapu do kalenicy
  • Długości pasów blachy do 25 m (mozliwe do 32 m)
  • Pewne wykonanie detali w najbardziej newralgicznych miejscach (okap, komin, okno, kosz itd.)
  • Sprawdzony system od jednego dostawcy

Program dostaw

Rodzaje powierzchni blachy na listwę zatrzaskową

Planowanie i realizacja

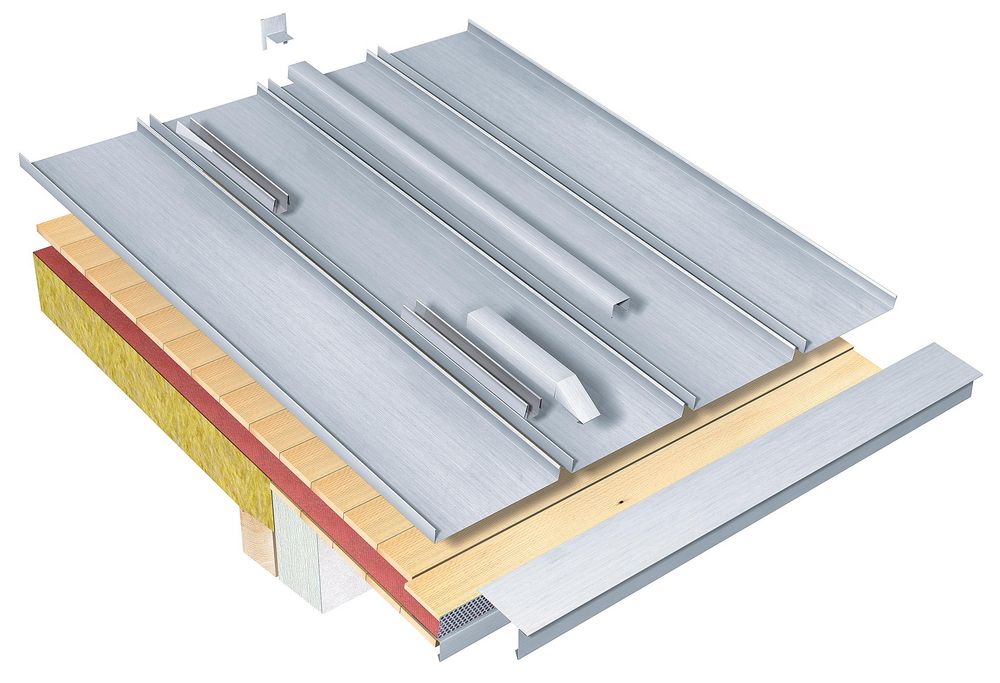

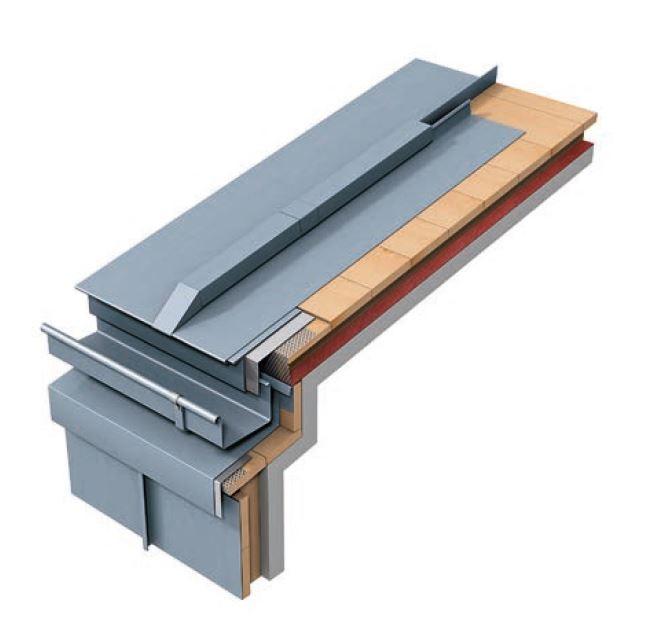

Opis systemu

  • Krycie dachów od 5° nachylenia dachu
  • Pasy blachy do 25,00 m

System listew zatrzaskowych RHEINZINK - Klick może być układany od pochylenia dachu 5°. Specjalnie opracowane mocowanie do listew zatrzaskowych wykonane z ocynkowanej stali 1,0 mm zastępuje całkowicie inne elementy mocujące (np. listwę drewnianą). Pasy prefabrykowane mogą być dostarczane na miejsce (do długości 6 m) lub produkowane bezpośrednio na budowie (do długości 25 m) za pomocą przenośnych profilarek rolkowych RHEINZINK

W system wchodzą prefabrykowane pokrywy górne RHEINZINK - Klick w standardowej długości 3 m i wymiarach ok. 6,0 cm wysokości i ok. 3,5 cm szerokości. Te elementy zatrzaskuje się za odgięte brzegi pasów pokryciowych.

Wyślij projekt do konsultacji

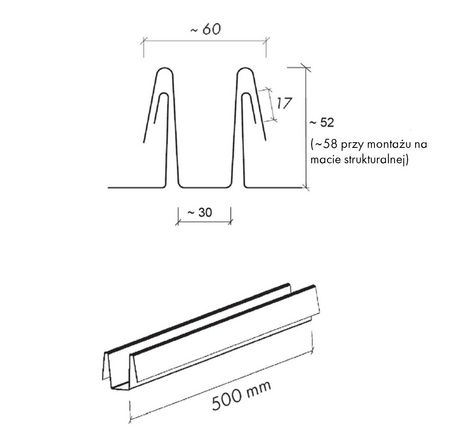

Wymiary i grubości blachy

  • Szerokość taśmy 470 mm do 670 mm
  • Szerokość pasów 345 mm do 545 mm = wymiar osiowy 385 mm do 585 mm
  • Grubość blachy 0,7 mm / 0,8 mm
  • Długość pasów  ≤ 25,00 m
  • Długość transportowa maks. 7,0 m
  • Grubość listwy mocującej 1,0 mm

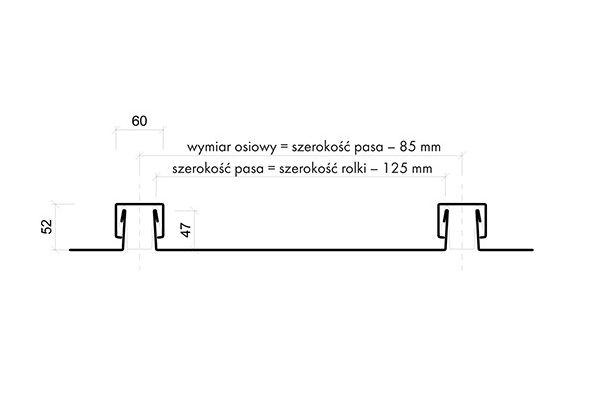

Standardowa szerokość taśmy 600 mm (zobacz podwójny rąbek stojący) przyjęła się również w systemie listew zatrzaskowych RHEINZINK-Klick. Ponieważ boczne podgięcie pasa wynosi 47 mm, wymiary osiowe pasa nie zgadzają się z wymiarami w technice podwójnego rąbka stojącego. Standardowa szerokość pasa w systemie listew zatrzaskowych RHEINZINK - Klick wynosi ok. 475 mm co odpowiada wymiarowi osiowemu około 515 mm.

Z uwagi na nasze praktyczne doświadczenia zalecamy w przypadku dachów jednospadowych i okapów stosować pasy o szerokości 445 mm (szerokość taśmy 570 mm, wymiar osiowy 485 mm)  i grubości 0,8 mm. Można w ten sposób zapobiegać niechcianym hałasom oraz ugięciom spowodowanym silnym wiatrem.

Z zasady istnieje możliwość układania pasów o długości do 25,00 m. Zalecamy jednak, aby w miarę możliwości planować zastosowanie krótszych pasów, co jest uzależnione od temperatury swobodne wydłużającego się materiału (pasa)  blachy.

Wyślij projekt do konsultacji

Formy specjalne

  • dachy łukowe, pasy wypukłe
  • pasy stożkowe

Pasy łukowe, w systemie listwy RHEINZINK Klick , mogą być bez wcześniejszego mechanicznego wyginania (zaokrąglania) układane na dachu o promieniu wypukłym wynoszącym ok 65m.  Technicznie rzecz biorąc nie można zaokrąglać paneli przy pomocy urządzeń mechanicznych.

Pasy stożkowe (trapezowe) stosowane są do pokrycia dachu w kształcie koła lub jako specjalne rozwiązanie kosza dachowego. Ich szerokość powinna być ustalona w przedziale 100 mm i 800 mm i być uzależniona od lokalnego obciążenia wiatrem. W przypadku dachów jednospadowych należy zachowywać maksymalną szerokość  445 mm (odpowiada to wymiarowi osiowemu 485 mm).

Wyślij projekt do konsultacji

Mocowanie

Przy układaniu i mocowaniu listew zatrzaskowych RHEINZINK-Klick należy pamiętać o rozszerzalnosci termicznej blachy, stosując odpowiednie zakłady (np. przy okapie). Łączenia poprzeczne wykonywane mogą być tak samo jak w technologii rąbka stojącego.

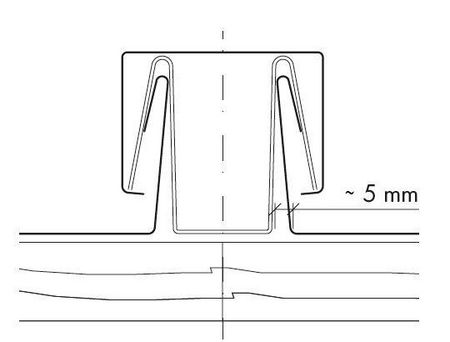

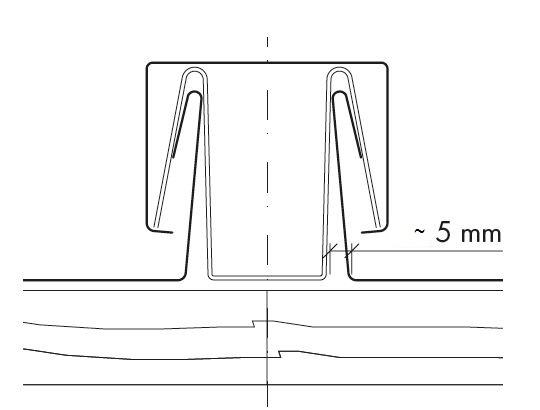

Juz na etapie profilowania blachy nalezy zwrócic uwagę na właściwe kąty gięcia i odstępy (zalecana jest ok 5 mm szczelina pomiędzy blachą a listwą mocującą)

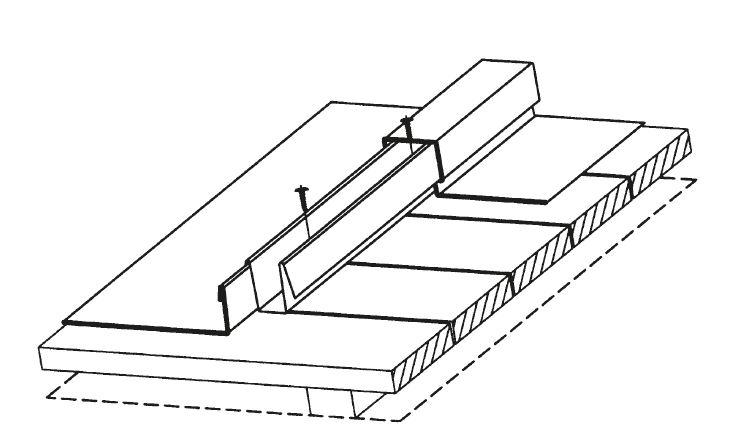

Po wytrasowaniu dachu (podziale powierzchni dachowych i odbiciu linii) kładzie się wstępnie wyprofilowane pasy blachy RHEINZINK w odstępach co ok. 50 mm.

Listwy mocujące z obustronną strefą zatrzaskiwania i z 5 otworami do mocowania mają długość 500 mm. Przykręca się je co najmniej dwoma śrubami do podłoża /  poszycia dachu.

Ilość listew mocujących wynosi – przy normalnym obciążeniu wiatrem – w środkowym obszarze 1,5 sztuk, w strefach brzegowych 2 i w narożnikach 3 sztuki na m2.

Pokrywy listwowe dociska się obustronnie na listwie mocującej, aż do słyszalnego zatrzaśnięcia. Następnie zabezpiecza się ją przed ześlizgiwaniem się nitując do listwy.

Wyślij projekt do konsultacji

Wsparcie RHEINZINK. Od koncepcji po realizacje

W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór własciwych rozwiązań. Dlatego nasz serwis dla Architektów obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.

Dla Wykonawców oferujemy pomoc na budowie wraz z bogatą ofertą szkoleń i serwisu.
