Akcesoria do systemów elewacyjnych RHEINZINK

Częścią naszego asortymentu są odpowiednie rozwiązania do montażu elewacji oraz akcesoria. W zależności od systemu oferujemy odpowiednie profile i obróbki blacharskie RHEINZINK, kotwy do rusztowania, sprawdzony system CLIPFIX i membrany „VAPOwall”, które chronią przed warunkami atmosferycznymi i sprawiają, że układanie elewacji staje się przyjemniejsze.

Pobierz katalog

VAPOwall

System mocowania CLIPFIX

Profile i obróbki

Kotwy do rusztowań

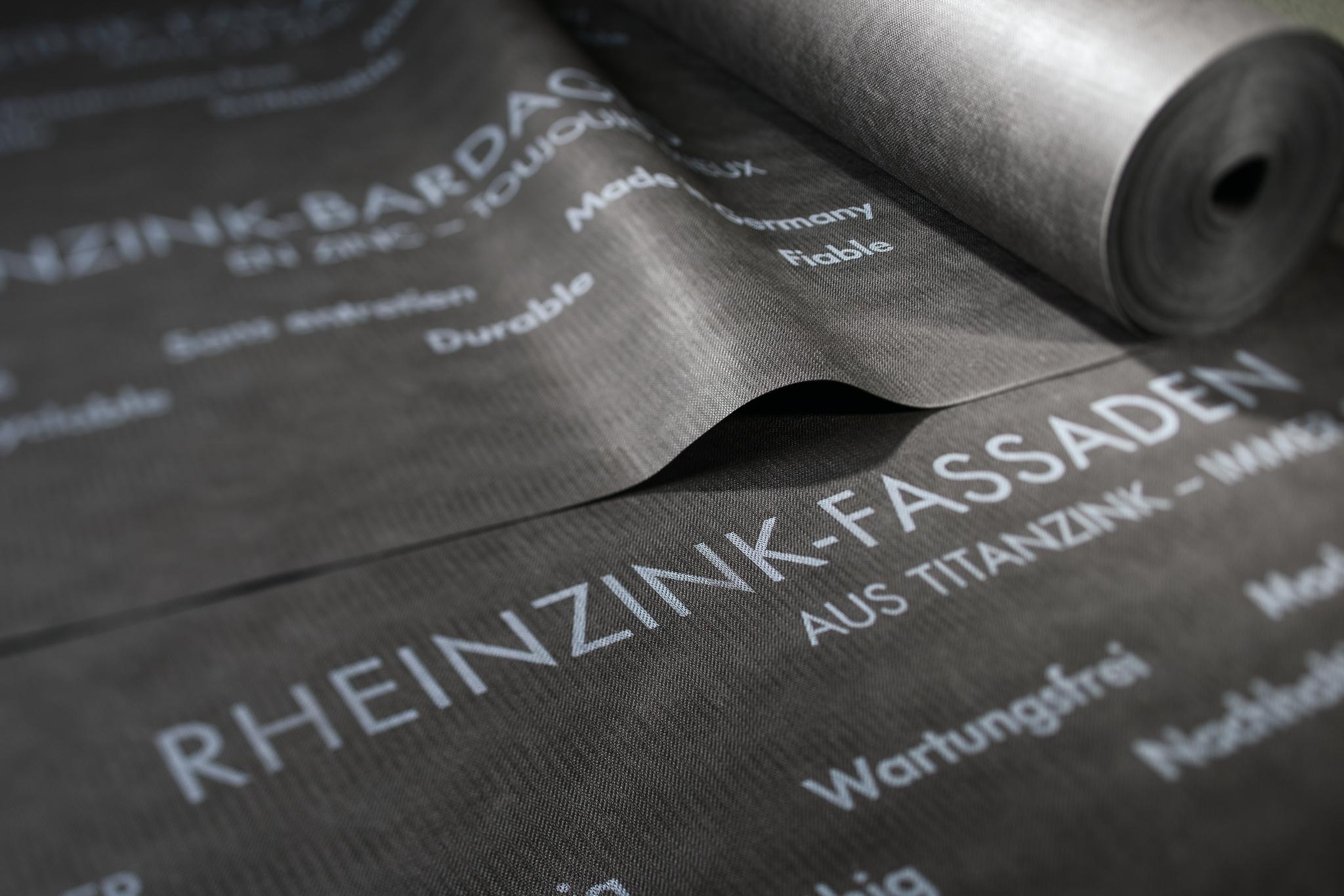

VAPOwall RHEINZINK

Opis

  • Niezawodna ochrona przed warunkami atmosferycznymi podczas budowy
  • Wododporna i oddychająca
  • Odporna na promieniowanie UV i na rozdarcia membrana
  • Niska waga rolki
  • Idealnie rozwiązanie na okresy przejściowe
  • Element uzupełnieniający do systemów elewacyjnych


RHEINZINK VAPOwall to niezawodna ochrona podkonstrukcji okładzin elewacyjnych przed wiatrem i warunkami atmosferycznymi podczas budowy. Jest to paroprzepuszczalna i pozwalająca oddychać konstrukcji membrana - idealnie dopasowana do systemowych fasad RHEINZINK. Trwałe i niezawodne rozwiązanie od RHEINZINK.

Dane techniczne

  • Materiał: 3-warstwowa kombinacja folii PP typu spunbond, bez warstwy klejącej
  • Odporność na ogień: klasa E, EN 13501-1
  • Wytrzymałość na rozciąganie wzdłuż: ok. 270 N / 5 cm, EN 12311-1
  • Wytrzymałość na rozciąganie poprzek: ok. 220 N / 5 cm, EN 12311-1
  • Wodoodporność: klasa W1, EN 13859-1 + 2
  • Opór dyfuzyjny SD: około 0,02 m
  • Odporność na temperaturę: od -40 ° C do +80 ° C
  • Odporność na promieniowanie UV: 12 tygodni
  • Gramatura: ok. 150 g / m²
  • Waga rolki: ok. 12 kg
  • Długość rolki: 50 m
  • Szerokość rolki: 1,50 m

Zastosowanie

Membrana wiatroizolacyjna VAPOwall jest dedykowana do następujących systemów elewacyjnych  RHEINZINK:

  • Rąbek kątowy
  • Łuska karo
  • Łuska kwadratowa i prostokątna

RHEINZINK CLIPFIX

Opis

  • Sprawdzony sposób mocowania do desek lub płyt drewnopochodnych
  • Dopracowane wytyczne oparte o tabele obciążeń
  • Większa wytrzymałość i szybszy montaż dzięki mniejszej ilości łapek
  • Kompleksowe rozwiązanie do elewacji na rąbek stojący
  • Dostosowany do mat strukturalnych AIR-Z® oraz VAPOZINC®

Rozwiązanie do elewacji na rąbek stojący pozwalający uzyskać jednocześnie wytrzymałe połączenia wraz z niskimi nakładami pracy.

Skladniki

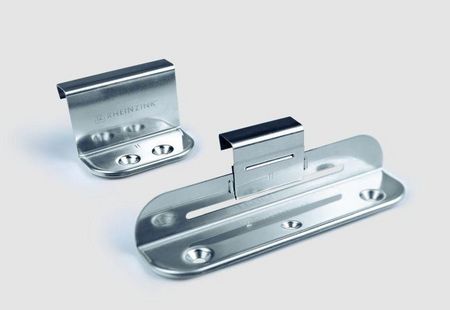

Łapki o nośności 600N

Integralnym elementem systemu są innowacyjne łapki stałe i przesuwne o zwiekszonej wytrzymałości wykonane z blachy nierdzewnej. Już na etapie projektowania zostały one poddane symulacji naturalnych obciążeń spowodowanych porywami wiatru w okresie 50 lat oraz ruchów spowodowanych rozszerzaniem się materiału w okresie 20 lat.

Zwiększone odległości mocowania pozwalają na znaczną redukcję nakładów montażowych, zapewniając oszczędność czasu i ilości łąpek. Aby rozróżnić łapki dla danego zastosowania, zostały one oznaczone wytłoczonym stemplem:

  • Standardowe zastosowanie ST, bezpośrednie układanie na deskach
  • H - łapki mocowane na strukturalnej warstwie VAPOZINC i AIR-Z, na podłożu z płyty OSB

Wkręty odporne na korozję

Mocowane łapek do podłoża (zarówno z desek, jak i płyt OSB) odbywa się za pomocą odpornych na korozję wytrzymałych wkrętów CLIPFIX. Są one bardziej odporne na obciążenia niż używane dotychczas gwoździe, co pozwala na bezpieczniejsze i pewne mocowanie łapek. W ofercie posiadamy wkręty dwóch typów:

  • ocynkowane
  • ze stali nierdzewnej

Ze względu na oszczędność czasu zachęcamy do stosowania wkrętów CLIPFIX dostępnych w taśmie.

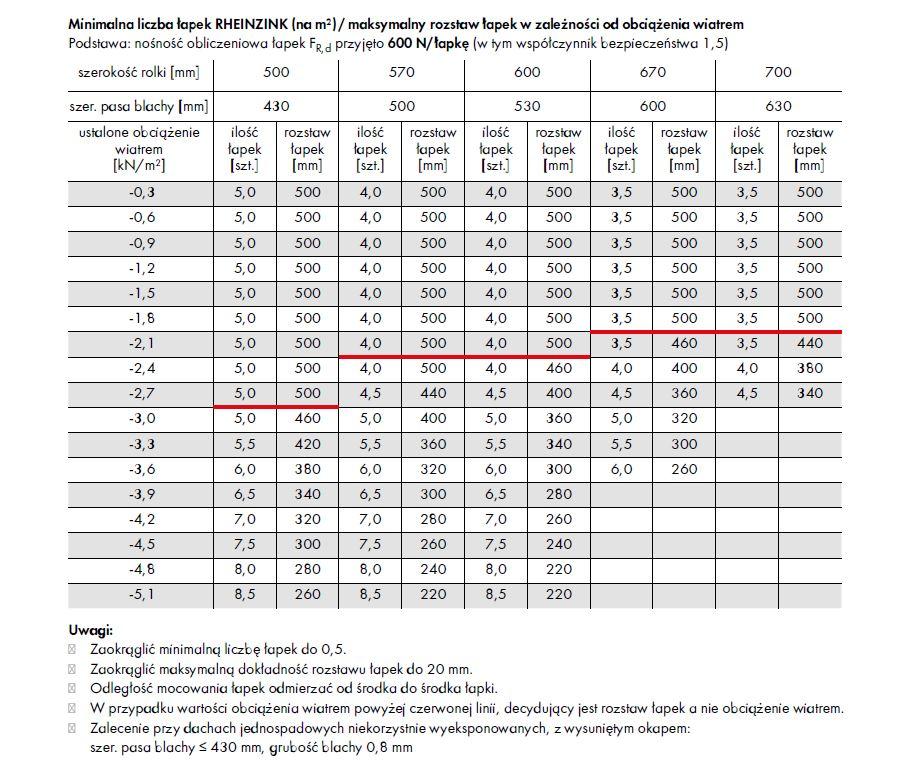

Tabela obciążeń

  • Ilość łapek zależy od wysokości budynku i szerokości /grubości pasów blachy zgodnie z obciążeniami wg PN EN 1991-1-4
  • Należy zawsze uwzględnić wartości obciążenia wiatrem wynikające ze strefy umiejscowienia budynku

RHEINZINK wspiera projektantów i konstruktorów niezbędnymi wytycznymi w zakresie zastosowania systemów elewacyjnych i przygotowania dokumentacji projektowej. Przygotowane obok wytyczne są jednym z takich przykładów.

Także dla wykonawców oferujemy wsparcie na budowie, pomagając wybrać optymalny sposób montażu na podstawie dostępnej dokumentacji projektowej.

Wyślij projekt do konsultacji



Profile i obróbki blacharskie

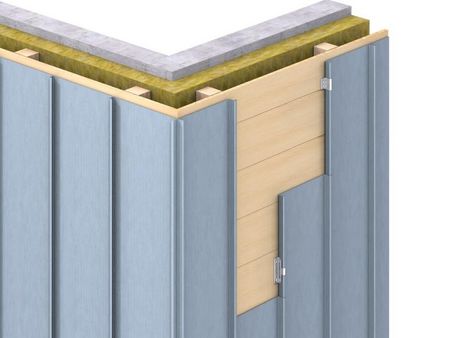

Elewacja na rąbek stojący

PodłożeParapet i nadprożePas blachyLapka ruchoma RHEINZINKLapka stała RHEINZINKNarożnik zewnętrznyNarożnik wewnętrzny

Nasze Centrum serwisowe przygotuje pasy blachy na rąbek stojący do długości 6000 mm, które mogą być dostarczane jako proste, stożkowe lub zaokrąglone. Dotyczy to także niezbędnych profili budowlanych do wszelkich przebić w elewacji (np. okien) – są to profile nadproża, kołnierze ościeżnicy, obróbki blacharskie oraz parapety. Te elementy przygotowujemy indywidualnie na podstawie rysunku z wymiarami, określonymi kątami gięcia i podaną stroną widoczną profilu. Standardowa długość profili wynosi 2000 mm lub 3000 mm, ale na życzenie możliwe są specjalne długości.

System dużej łuski, rombów oraz paneli i kasetonów

Duża łuskaWykończenia

W przypadku systemów paneli i kasetonów, systemów dużych rombów i łuski dostarczamy profile i obróbki, np. nadproża, kołnierze ościeżnicy, obróbki blacharskie oraz parapety.  Te elementy przygotowujemy indywidualnie na podstawie rysunku z wymiarami, określonymi kątami gięcia i podaną stroną widoczną profilu.

Profile i obróbki blacharskie są wykonywane z tego samego materiału powierzchni. W ten sposób unikamy różnic kolorystycznych związanych z produkcją. W przypadku zamówień częściowych i powtarzanych zawsze należy podać nazwę obiektu i złożyć zamówienie z wyprzedzeniem.

  • Standardowa długość profili wynosi 2000 mm lub 3000 mm. Specjalne długości są dostępne na życzenie.
  • Aby zapewnić wymaganą wentylację, profile cokołu i nadproża można perforować od spodu. Dodatkowa perforowana blacha nie jest już wtedy potrzebna, co znacznie zmniejsza nakłady pracy, a także poprawia wygląd.
  • Widoczna powierzchnia paneli lub kasetonów może być całkowicie / częściowo perforowana, zarówno jako motyw estetyczny, jak i do celów technicznych, np. jako element wentylacyjny przy okapie.

Kotwy do rusztowań

Opis systemu

W Niemczech kotwienia rusztowań w konstrukcji wsporczych jest regulowane przez dwie normy DIN, które są stosowane niezależnie od siebie.

DIN 4420-3, norma odnosząca się do tymczasowych rusztowań, konkretnie obejmuje kotwienia rusztowań składające się z rur i łączników. Oznacza to, że kotwy rusztowań zwymiarowane i zamontowane zgodnie z DIN 4420-3 mogą być używane tylko jeden raz.

W przypadku elewacji wentylowanych, zainstalowane kotwienia urządzeń (stałe Kotwy rusztowania) musi zapewniać stały dostęp w sposób określony przez normy DIN 4426 - Wymagania bezpieczeństwa dotyczące pracy i dostępu. Norma ta określa również warunki użytkowania, dopuszczalnego rozstawu oraz wymagań konstrukcyjnych.

Sposoby kotwienia rusztowań muszą być brane pod uwagę podczas planowania i przygotowywania przetargów.

Wyślij projekt do konsultacji
