Rynny półokrągłe z tytan-cynku RHEINZINK

Zalety rynny półokrągłej z tytan-cynku

  • Tytan-cynk to trwały materiał nie bojący się zarysowań
  • Rynny nie wymagają malowania przez cały okres eksploatacji
  • Powierzchnia szlachetnej samoodbudowującej się patyny pasuje do wszystkich naturalnych materiałów (dachówki, drewna, cegły itd.)
  • Lutowanie - najtańsze i zarazem najtrwalsze połączenie zapewniające rynnie szczelność

Od lat doskonała opinia

Rynna półokrągła RHEINZINK

System odwodnienia dachu jest niewielką, ale ważną częścią każdego budynku. Trwały metalowy system rynnowy z tytan-cynku ma naturalną samoodbudowującą się patynę i nie boi się zarysowań. Rynna półokrągła jest najbardziej powszechnym systemem rynnowym i estetycznie dopełnia każdy dach, w tym wykonany z dachówki, łupka lub blachy.

Rynny półokrągłe RHEINZINK są odporne na długotrwałe działanie warunków atmosferycznych - w tym skrajnych temperatur, które występuja na dachu.  Brak korozji, płowienia czy rozwarstwiania powłok jest ich niezaprzeczalną zaletą.

Zamów bezpłatne próbki blach

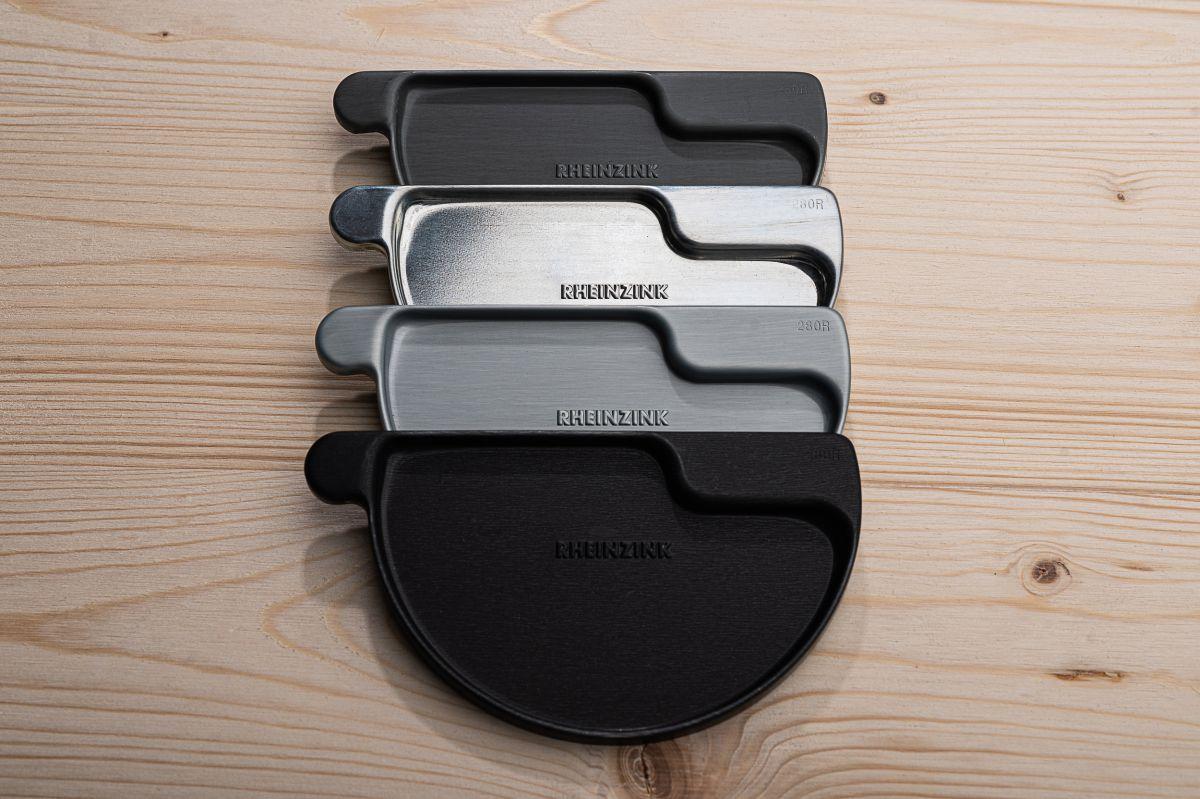

Rodzaje powierzchni

System rynien półokrągłych

RHEINZINK-prePATINA schifergrau

Ważnym atutem tej ciemnej grafitowo-szarej odmiany rynny jest samonaprawiający efekt jej powierzchni, w którym ewentualne zarysowania (np. powstałe podczas montażu lub eksploatacji) są wyrównywane w naturalnym procesie patynowania. Blacha RHEINZINK-prePATINA jest przyjazna dla środowiska, nie wymaga konserwacji i jest idealnym materiałem do zastosowania w systemach rynnowych. Unikalnym faktem jest to, że podczas przyspieszonego procesu patynowania w fabryce wszystkie naturalne właściwości patyny zostają zachowane, a powierzchnia nadaje się do lutowania.

Więcej

RHEINZINK-CLASSIC walzblank

Ta najbardziej podstawowa powierzchnia tytan-cynku jest bezobsługowa, odporna na zadrapania i nadaje się do wszelkich prac blacharskich — w tym lutowania. W zależności od warunków klimatycznych na początkowo błyszczącej blasze wytwarza się z czasem  aksamitna, niebiesko-szara patyna, która nadaje rynnom i całemu budynkowi indywidualny i charyzmatyczny charakter.

Więcej

RHEINZINK-prePATINA blaugrau

Najbardziej popularna powierzchnia rynien RHEINZINK z naturalną szaro-niebieską patyną, Realizowane w fabryce wstępne patynowanie znacznie skraca naturalny proces patynowania, który często trwa latami. Atutem tej rynny jest samonaprawiający efekt powierzchni, w którym ewentualne zarysowania (np. powstałe podczas montażu lub eksploatacji) są wyrównywane w naturalnym procesie patynowania. Blacha RHEINZINK-prePATINA blaugrau nie wymaga konserwacji, jest idealnym materiałem do zastosowania w systemach rynnowych, a jej powierzchnia nadaje się do lutowania.

Więcej

RHEINZINK-GRANUM basalte

Matowe powierzchnie systemu rynnowego RHEINZINK-GRANUM doskonale uzupełniają istniejącą ofertę patynowanych rynien RHEINZINK-prePATINA oraz RHEINZINK-CLASSIC. Szlachetny wygląd rynien GRANUM uzyskuje się poprzez zastosowanie nowoczesnej i przyjaznej dla środowiska technologii. Mocno przylegająca warstwa fosforanowa RHEINZINK-GRANUM jest odporna na warunki atmosferyczne i nawiązuje do charakterystycznej tekstury naturalnej patyny RHEINZINK.

Więcej

Co warto wiedzieć

Podstawy systemu

Rynny RHEINZINK to obecnie najczęściej wybierany system rynnowy z tytan-cynku do dachów ceramicznych, cementowych jak i łupkowych w Europie. Dopasowana oferta ponad 500 elementów do każdego dachu sprostają nawet najtrudniejszym warunkom atmosferycznym.

RHEINZINK to:

  • system odwodnienia dachów zgodny z normą PN-EN 612
  • system składający się z rynny,  rur spustowych oraz przemyślanych akcesoriów
  • rynna posiada odpowiednie wywinięcie (obrzeże) dla ułatwienia montażu

Produkty odwodnienia dachu RHEINZINK kontrolowane i produkowane są  zgodnie z Normami PN-EN 988, PN-EN 612 i odpowiadają najsurowszym kryteriom kontroli jakości  dla cynku stosowanego w budownictwie.

Wymiary i grubość blachy

RHEINZINK posiada duży wybór systemów rynnowych, które są zgodne z normą PN-EN 612.

RYNNY

  • Standardowe rozmiary rynny w rozwinięciu (mm) 500 / 400 / 333 / 280 / 250 / 200
  • Standardowe rozmiary rynny w przekroju (mm) 250 / 192 / 153/ 127 / 105 / 80
  • Grubości blachy 0,8 mm / 0,7 mm / 0,65 mm zależności od rozmiaru nominalnego rynny (patrz tabelę)
Szerokość rozwinięcia
(mm)
w
Przekrój rynny
(mm)
Min. grubość
(mm)
klasa A
333 < w153 < w0,8
250 < w ≦ 333105 < w ≦ 1530,7
w ≦ 250w ≦ 1050,65
  • Standardowa długość rynien 3,0 m (inne długości na zamówienie)

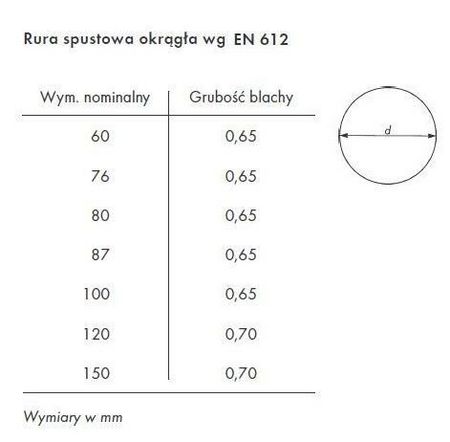

RURY SPUSTOWE

  • Standardowe rozmiary nominalne rury spustowej (okrągłe) w mm: 150 / 120 / 100 / 87 / 80 / 76 / 60 / 50
  • Grubości blachy 0,65 mm / 0,7 mm w zależności od rozmiaru nominalnego (patrz tabele)
Wymiar przekroju poprzecznego
(mm)
Nominalna grubość materiału
(mm)
średnica ≦ 1000,65
średnica >1000,7 lub 0,8
  • Standardowe długości rur spustowych 2,0 m / 3,0 m (w zależności od wielkości nominalnej). Inne długości na zamówienie.

Zgodnie z normą PN-EN 612 rynny są klasyfikowane zgodnie z ich średnicą obrzeża lub modułu zastępczego w klasach X i Y. Rury spustowe są podzielone na klasy X i Y w zależności od zakładki w miejscu szwu.

Rynny i rury spustowe RHEINZINK są zgodne z klasą X, a tym samym spełniają wymagania klasy Y.



Katalog produktów

Mocowanie

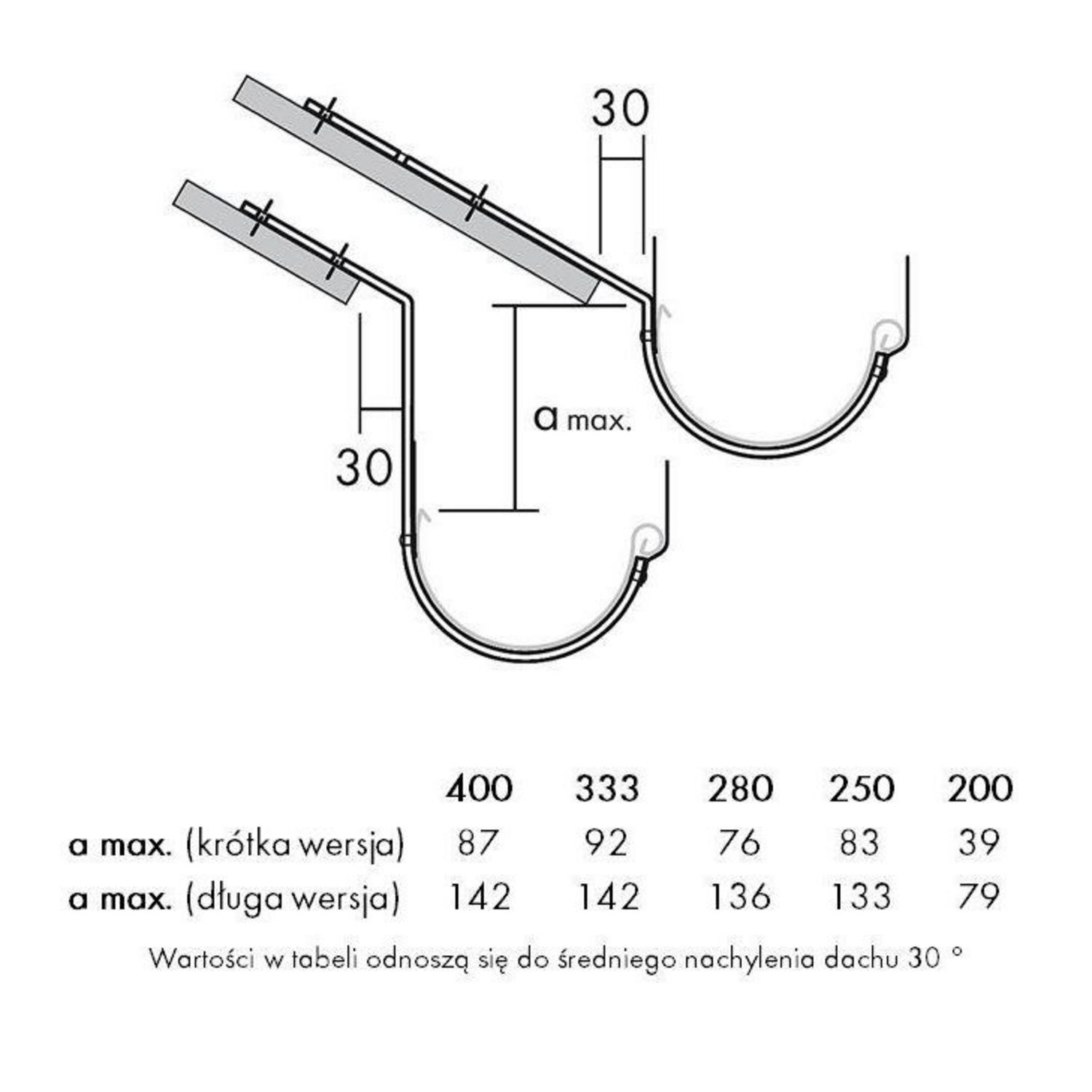

  • Mocowanie rynien odbywa się przy pomocy odpowiednio dobranych uchwytów / haków rynnowych
  • Łączenie poszczególnych długości rynny odbywa się metodą lutowania miękkiego lub klejenia specjalistycznym klejem
  • Mocowanie rur spustowych odbywa się za pomocą obejm.

Do mocowania rynien stosujemy specjalnie do tego celu dobrane uchwyty / haki rynnowe (wg PN-EN 1462). Te ze swej strony są mocowane albo do deski okapowej, na krokwi lub do ściany. Uchwyty rynnowe muszą być zwymiarowane jako dostatecznie wytrzymałe oraz odpowiadać miejscowym wymaganiom i normom.

Innowacyjnym rozwiązaniem w stosunku do typowych haków jest system haków obrotowych RHEINZINK, w którym kłopotliwe poziomowanie haków rynnowych jest zastąpione szybkim montażem szyny rynnowej.



Zobacz wideo

Rury spustowe są z reguły mocowane do elewacji typowymi obejmami. Zalecany odstęp między obejmami poninen wynosić (patrz tabelę):

Wielkość nominalna rury
(mm)
Odstęp maksymalny
(m)
≦ 1002,0
100 >do 3,0 m



Alternatywnym sposobem mocowania jest uniwersalny uchwyt rury spustowej RHEINZINK do wszystkich kształtów i wielkości nominalnych rur.

Przy każdym z tym mocowań należy zachować minimalny odstęp 20 mm od budynku.

Katalog produktów

Wyślij projekt do konsultacji



Dylatacja

  • Zasadniczo w przypadku punktów stałych (naroża, zakończenia przy ścianie, itp.) należy zachować połowę odstępu.
  • Na przykładzie budynku o kształcie litery L przedstawiamy rozmieszczenie dylatacji dla rynien półokrągłych lub kwadratowych RHEINZINK o rozmiarze nominalnym ≤ 500, wg DIN EN 612 (system podwieszany, dane w [m])

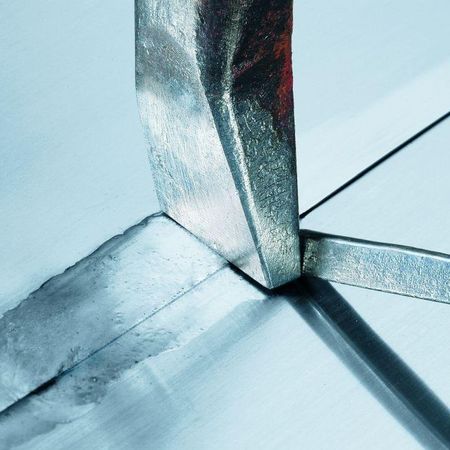

Lutowanie lub klejenie

O trwałości całego systemu rynnowego decydują połączenia.

Przedstawiamy porównanie technik mocowania poprzez lutowanie miękkie oraz klejenie.

Zobacz

Instrukcja montażu (film)

Rodzaje i przykłady stosowania

Rynna wisząca na okapie

  • Kompletny system rynnowy / odwodnienia dachu zgodnie z normą PN-EN 612
  • Montaż ze spadkiem lub bez
  • Wymiarowanie jako rynna podwieszana zgodnie z normą PN-EN 12056-3

Lutowane rynny wiszące mogą być instalowane bez spadku. Woda stojąca w rynnach w tym przypadku nie jest wadą. W przypadku silnych opadów deszczu, awaryjny odpływ odbywa się przez przednią krawędź rynny.

Poproś o detal

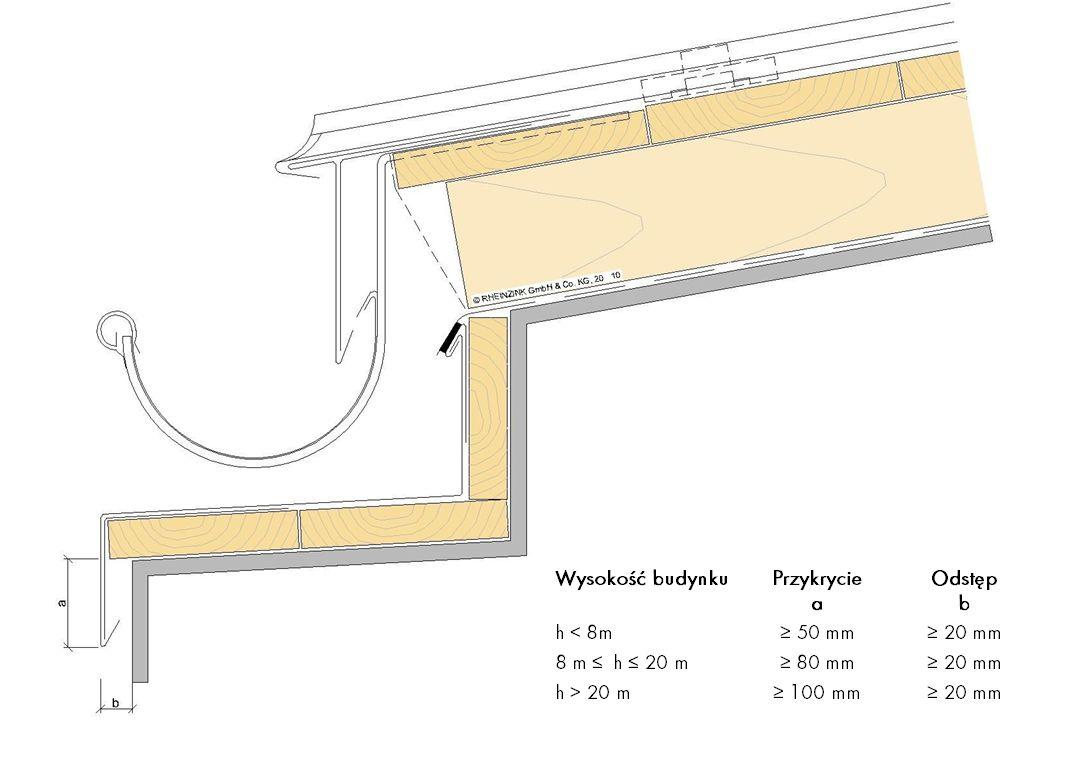

Rynna wisząca nad gzymsem

  • Odwodnienie dachu zgodnie z normą PN-EN 612
  • Montaż rynny ze spadkiem lub bez
  • Wymiarowanie jako rynna podwieszana zgodnie z normą PN-EN 12056-3

Rynna wisząca na gzymsie różni się od zwykłej wiszącej rynny jedynie występujacym dodatkowo gzymsem, który jest technicznie oddzielony od rynny.

Obróbkę blacharską gzymsu można wykonać z arkuszy w technologii podwójnego rąbka stojącego i pasów usztywniahących lub "na gładko", używając łącznika UDS lub za pomocą metody klejenia na pełnym poszyciu podkonstrukcji. Aby uniknąć zastoju wody minimalny spadek takiej obróbki blacharskiej nie powinien być mniejszy niż 3°.

Wyślij projekt do konsultacji

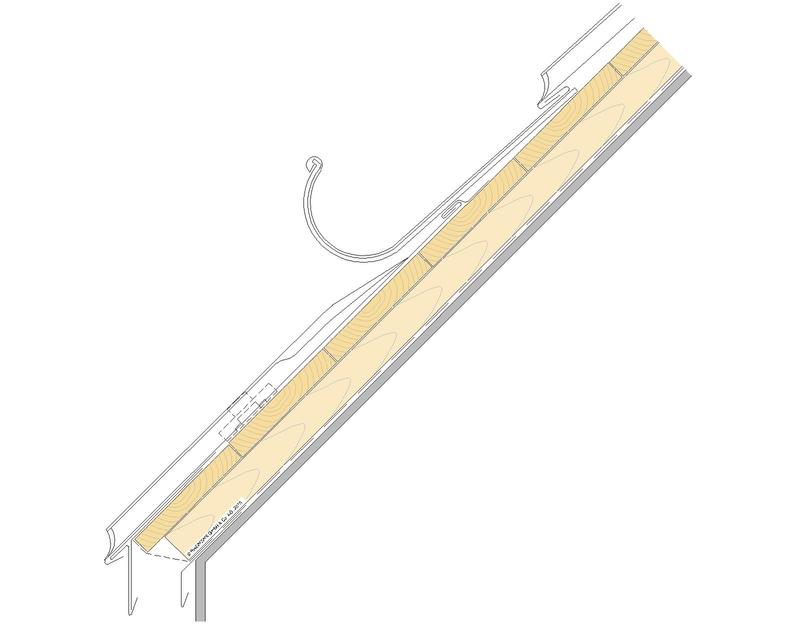

Rynna leżąca na połaci

  • Standardowe wielkości nominalne 400/500
  • Inne rozmiary do 1000 mm na zamówienie
  • Spadek podłużny rynny ≥ 5 mm / m
  • Zwymiarowanie jako rynna wisząca zewnętrzna

Rynna leżąca, ponieważ odwadnia na zewnątrz, należy do odwodnień zewnętrznych. Układa się ją na pokryciu dachowym z zalecanym spadkiem minimalnym 5 mm/m. Przewyższenie rynny leżącej od strony dachu, względem jej przedniego obrzeża (wulsty) powinno wynosić min. 10 mm. Dlatego, aby uniknąć rozmiaru rynny ponad 1000 mm , spadek dachu nie powinien być mniejszy od 15°

Z uwagi na przekrój dla standardowej wielkości nominalnej 400 wymagane jest minimalne nachylenie dachu rzędu 55°, a dla wielkości nominalnej 500 minimalne nachylenie dachu rzędu 45°.

Wykonanie obróbki okapu można zrealizować na różne sposoby. Najbardziej typowe wykonanie to wykonanie w technologii na podwójny rąbek stojący. Możliwe jest także wykonanie na kątowy rąbek stojący, system listew zatrzaskowych RHEINZINK Klick, technologii łuski lub wykonanie na gładko.

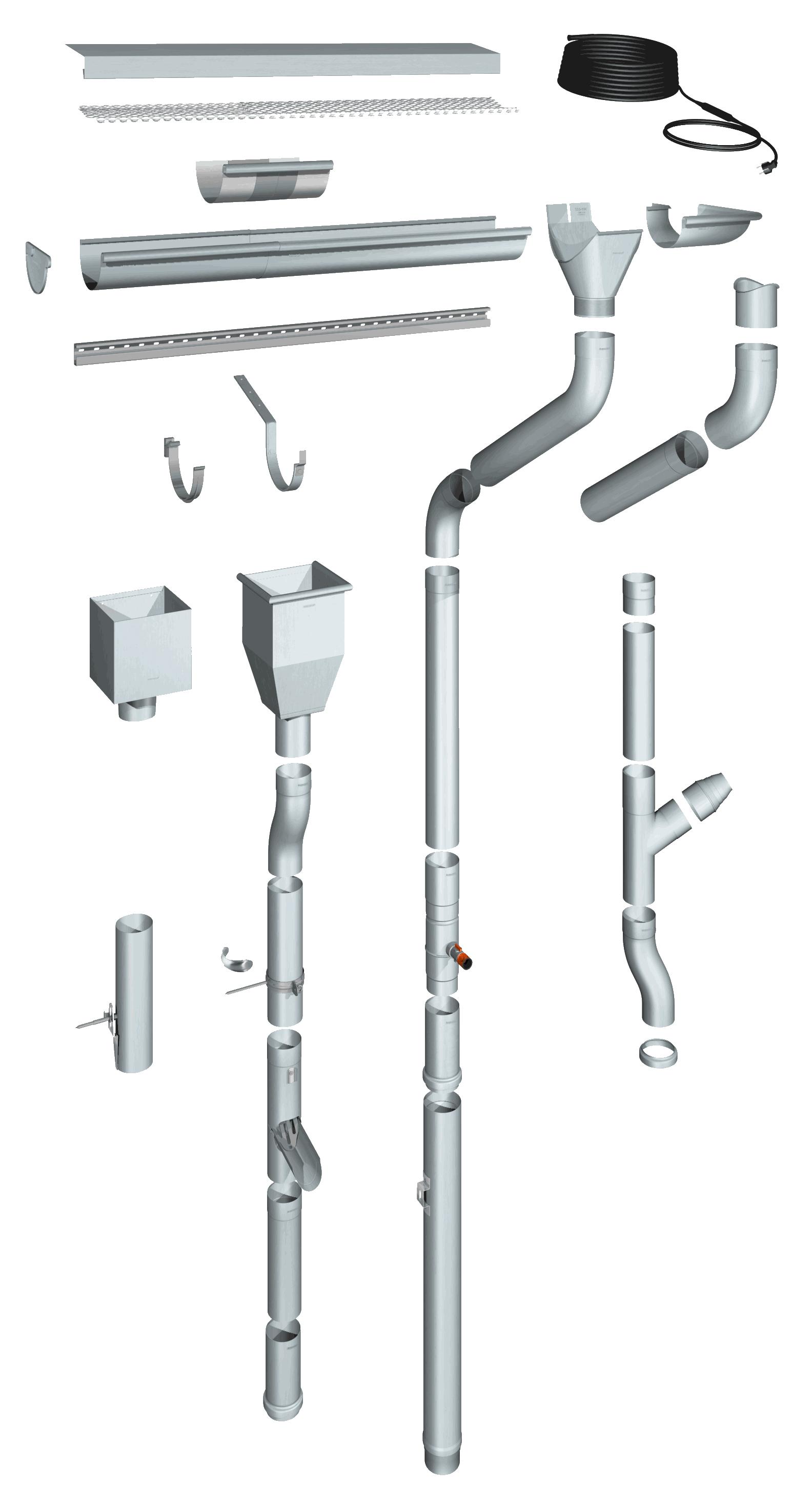

Akcesoria do systemów rynnowych RHEINZINK

Oferta RHEINZINK składająca się z ponad 500 artykułów zapewnia bezpieczeństwo i utrzymanie sprawnie działającego całego systemu odwodnienia dachu.

Wiedza specjalistyczna w zakresie akcesoriów, która gromadzimy w ścisłej współpracy z doświadczonymi rzemieślnikami, pozwala na opracowamie przydatnych akcesoriów, które dopracowujemy w procesie technologicznym na większa skalę.

Zobacz akcesoria

Podkreśl estetykę okapu

Obróbki blacharskie na wymiar

Rynna półokrągła połączona z obróbką blacharską czy attyką pozwalają uzyskać wysokiej jakości detal.

Nawet przy  płaskim, niewidocznym  z dołu dachu te elementy podkreślają estetykę i chronią budynek przed oddziaływaniem warunków atmosferycznych.

Pewność, jaką daje blacha tytan-cynk RHEINZINK, umożliwia wykonanie takiej obróbki w technologii rąbka, łuski lub na gładko.

Więcej



Doradztwo techniczne

W RHEINZINK wiemy, że system rynnowy jest najbardziej eksploatowaną częścią dachu, w którym najsłabszy element decyduje o trwałości systemu i bezpieczeństwie budynku. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również pomoc w doborze właściwych rozwiązań i wyliczeniu ich kosztów. Bezpłatnie.

Skontaktuj się z nami
