Łuska karo i duże romby
Zalety łuski karo i dużych rombów
- Różne formy i kształty: łuski karo, kwadratowe i rombowe
- Optymalne dopasowanie do każdej geometrii dachu i wszystkich krzywizn od nachylenia ≥ 35°
- Wyrazisty efekt optyczny
- Możliwe do produkcji rzemieślniczej i przemysłowej
- Waga poszycia już od 6,5 kg/m2 (w zależności od wielkości łuski)

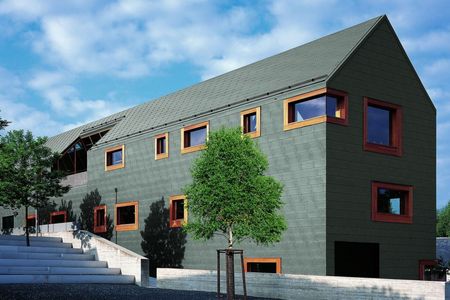

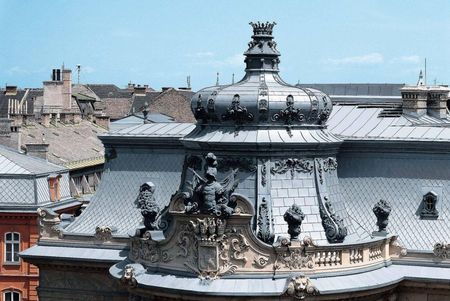

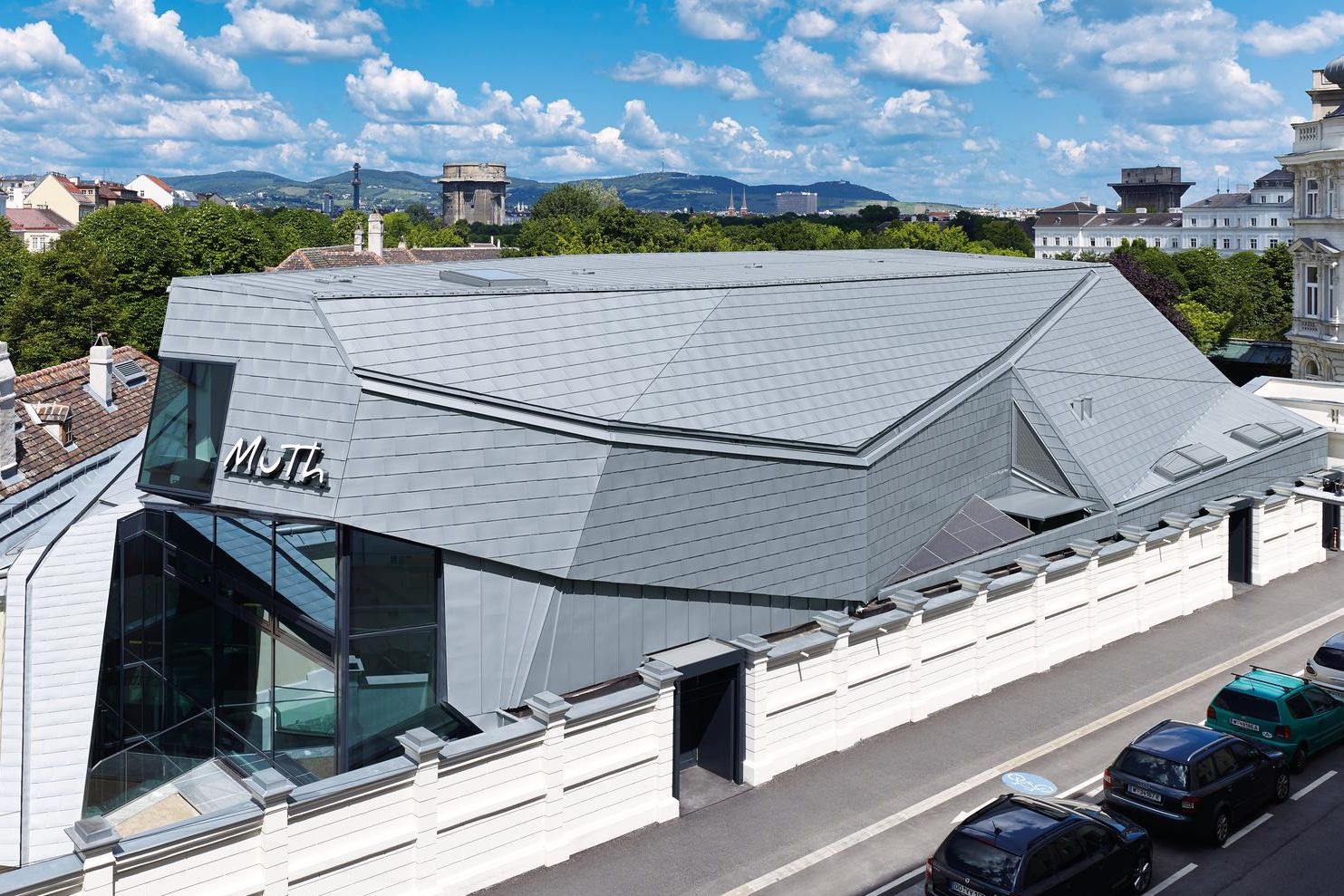

Zabytki oraz współczesna architektura
Sprawdzone systemy
Tytan-cynk to trwały materiał nie bojący się zarysowań, a dachy w łuskę wykonane z RHEINZINK nie wymagają malowania przez cały okres eksploatacji. Łuski posiadają na stronie górnej i dolnej wygięcia w formie płaskich rąbków, które (w przeciwieństwie do płyt lub gontów o podobnym kształcie) umożliwiają bezpieczne wykonanie nie tylko prostych połaci, ale i krzywizn. Powierzchnia szlachetnej samoodbudowującej się patyny łusek RHEINZINK doskonale komponuje się z naturalnymi materiałami (drewnem, piaskowcem, cegłą itd.)
Jako ekologiczny surowiec o najniższej zawartości energii pierwotnej wśród metali - blacha tytan-cynk RHEINZINK - posiada nie tylko wspaniałe zalety optyczno-techniczne. Jest także materiałem niepalnym, chroniacym przed oddziaływaniem warunków atmosferycznych oraz przed promeniowaniem elektromagnetycznym.

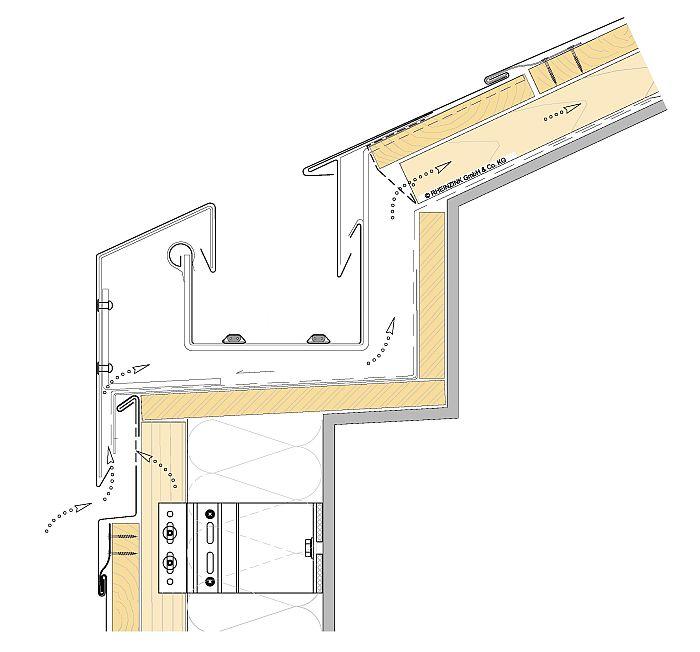

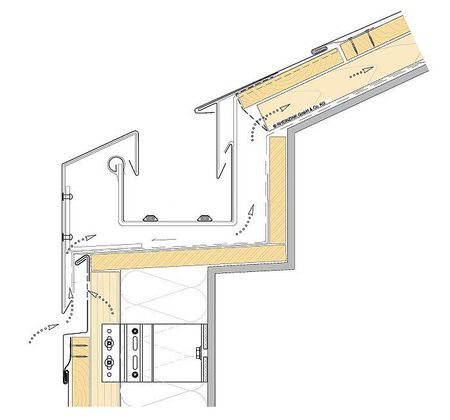

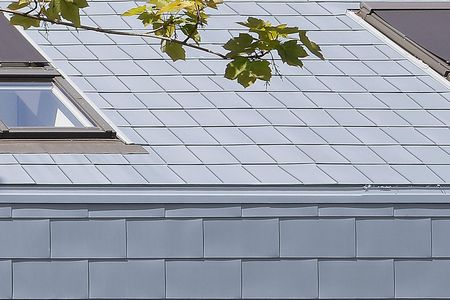

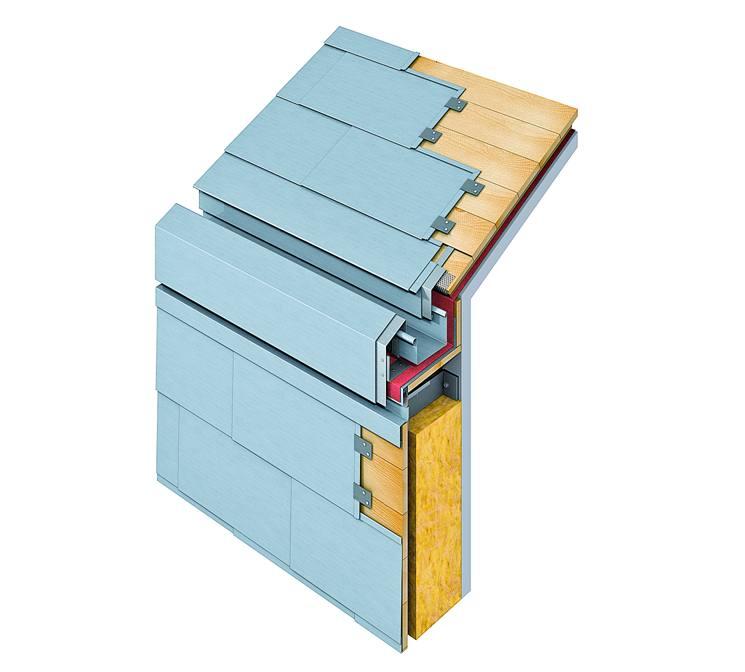

Nie tylko dach, ale i elewacja. Nawet z ukrytą rynną
Łuski można zastosować nie tylko jako system dachowy, ale także jako system fasadowy. W przypadku takich projektów uzyskujemy jednolite, wyraziste i bezbłędne technicznie wykonanie ważnych części budynku.
System łuski oferuje wszystko, czego można oczekiwać od nowoczesnego dachu, a sprawdzone elementy składowe systemu (w tym ukrytą rynnę) można łatwo dostosować do różnych kształtów budynków. Podobnie jak klasyczny system rąbka stojacego lub listwy, system łusek RHEINZINK oferuje ciekawe możliwości układania, ma prosty system mocowania i jest jednym z najciekawszych na rynku rozwiązaniem.
Systemy i elementy składowe dachu
Łuska spiczasta karo
Łuska kwadratowa
Łuska prostokątna
Tytan-cynk bez malowania
W tym systemie RHEINZINK odporna na zarysowania blacha tworzy samoodbudowującą się patynę, doskonale komponującą się zarówno z architekturą współczesną, jak i zabytkową. Dzięki dostępności różnorodnych form i kształtów łusek, system ten umożliwia precyzyjne wykończenie niemal każdej geometrii dachu oraz krzywizn, oferując przy tym wyjątkowo wyrazisty efekt wizualny.
Planowanie i realizacja
Opis systemu
Łuski karo, kwadratowe i duże romby stosujemy na dachach o pochyleniu ≥ 35°oraz przy wykonywaniu lukarn, attyk i desek wiatrowych, okładzin komina itd. Łuski posiadają na stronie górnej i na stronie dolnej wygięcia w formie płaskich rąbków (w przeciwieństwie do płyt lub gontów o podobnym kształcie). To umożliwia bezpieczne wykonanie w tej technologii wszelkich krzywizn z użyciem ukrytych łapek.
Zasadniczo rozróżnia się łuski małe i duże. Łuski duże posiadają znacznie większą powierzchnię widoczną a tym samym i kryjącą. Do łusek małych zaliczają się łuski karo, kwadratowe, rombowe i spiczaste. Wszystkie łuski mogą być produkowane w licznych wariantach i zalecanych wymiarach z arkuszy, zarówno metodami rzemieślniczymi jak i maszynowymi.
Wymiary i grubości blachy

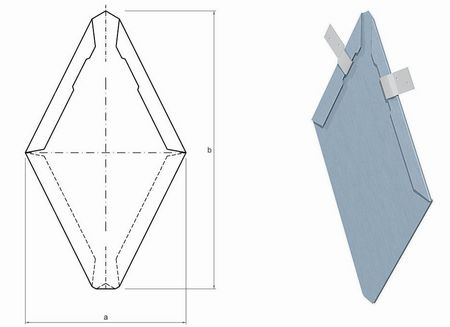

Łuska spiczasta karo
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/szt.) |
| 263 x 406 | 0,70 | 0,463 |
| 228 x 330 | 0,70 | 0,353 |
| 168 x 223 | 0,70 | 0,218 |
Łuska kwadratowa
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/szt.) |
| 325 x 325 | 0,70 | 0,791 |
| 258 x 258 | 0,70 | 0,564 |
| 175 x 175 | 0,70 | 0,303 |
Łuska prostokątna
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/m2) |
| 1200 x 600 | 0,80 | 6,761 |
| 1000 x 500 | 0,80 | 6,969 |
| 800 x 400 | 0,80 | 7,288 |
| 600 x 333 | 0,80 | 7,692 |
- Łuski są produkowane indywidualnie do każdego projektu w podanych powyżej (także innych) wymiarach i grubościach blach.
- Standardowe powierzchnie, w której są wykonane łuski, to RHEINZINK-CLASSIC, RHEINZINK-prePATINA blaugrau oraz niektóre wymiary RHEINZINK-prePATINA schifergrau. Pozostałe powierzchnie wymagają dodatkowych ustaleń.
Mocowanie i zużycie
Testy stabilności łusek RHEINZINK zostały przeprowadzone według kryteriów ETAG 006. Maksymalna szerokość łusek oraz odpowiednia grubość blachy są określane w odniesieniu do obciążenia wiatrem, na który narażony jest budynek.
Łuska spiczasta karo
| Wymiar budowlany (mm) | Waga (kg/szt.) | Zużycie (szt./m2) |
| 263 x 406 | 0,463 | 20 |
| 228 x 330 | 0,353 | 28 |
| 168 x 223 | 0,218 | 53 |
Łuska kwadratowa
| Wymiar budowlany (mm) | Waga (kg/szt.) | Zużycie (szt./m2) |
| 325 x 325 | 0,791 | 10 |
| 258 x 258 | 0,564 | 15 |
| 175 x 175 | 0,303 | 33 |
Łuska prostokątna
| Wymiar budowlany (mm) | Waga (kg/m2) | Zużycie (szt./m2) |
| 1200 x 600 | 6,761 | 1,4 |
| 1000 x 500 | 6,969 | 2 |
| 800 x 400 | 7,288 | 3,13 |
| 600 x 333 | 7,692 | 5 |

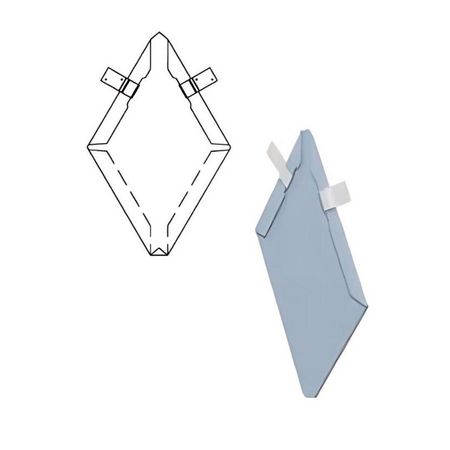

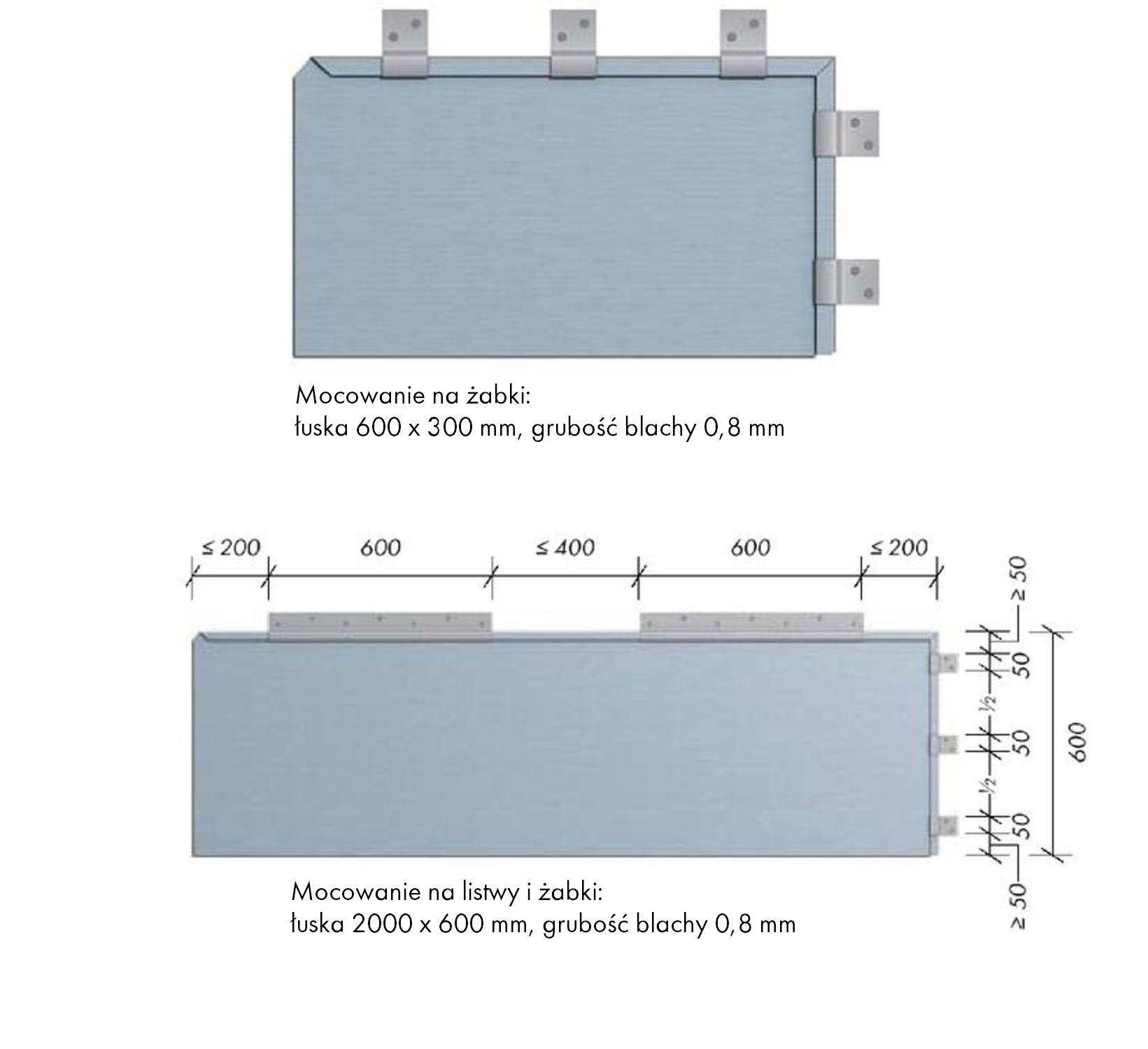

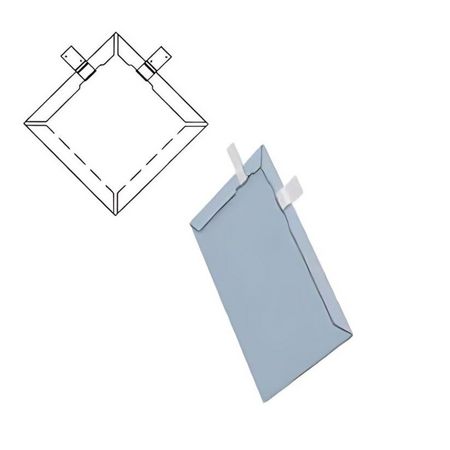

Mocowanie łusek odbywa sie standardowo za pomocą żabek lub listew. W naszej ofercie otrzymacie Państwo odpowiednie akcesoria mocujące przeznaczone do małych łusek (żabki o szer. 30 mm) jak i do dużych łusek (listwa o dł. 600 mm oraz żabki o szer. 50 mm).
Wszelkie przykłady i informacje na temat mocowań wraz z tabelami obciążeń wiatrem znajdują się w naszej broszurze „Duża łuska - planowanie i zastosowanie”. W dziale Do pobrania znajdziesz inne przydatne materiały techniczne.

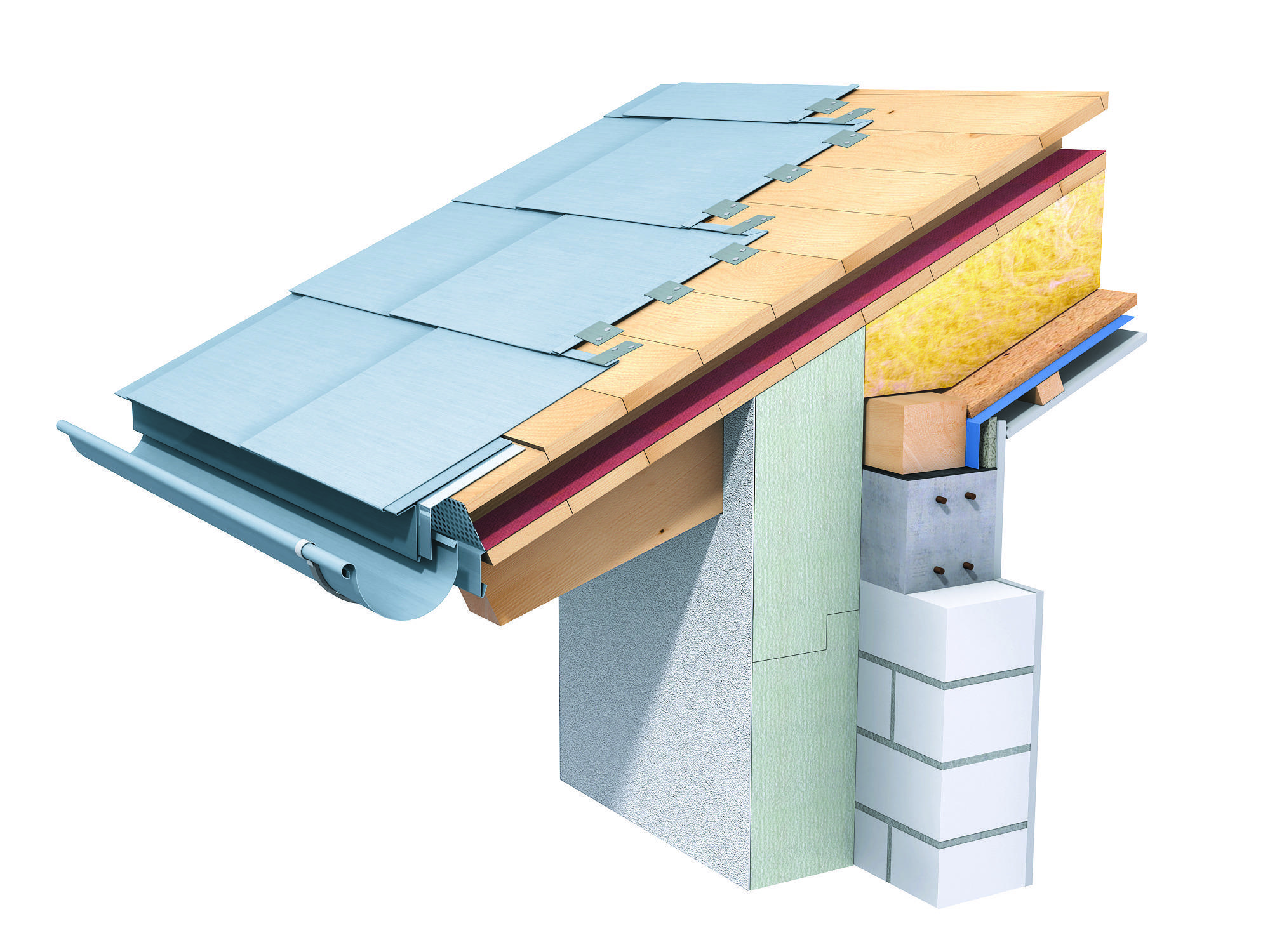

Przykłady konstrukcyjne
Ciekawą mozliwością systemów pokryć dachowych RHEINZINK w technologii łuski jest mozliwość ich integracji z każdym systemem elewacyjnym oraz systemem odwodnienia dachu.
Formy specjalne
- wklęsłe oraz wypukłe łuski
- łuski o różnych kształtach geometrycznych
System łusek można łatwo adaptować do zakrzywionych brył budynków. Przy większych formatach może zaistnieć konieczność odpowiedniego wykrzywienia łusek podczas produkcji w celu dopasowania ich do promienia elementu budowlanego.
Łuski mogą być produkowane także w nietypowych kształtach (np. jako trapez) lub przetłoczone (np. jako plaster miodu). Jest takie wyzwanie? Daj nam znać.
Rodzaje powierzchni blach
Do pobrania
FAQ - najczęściej zadawane pytania
Od jakiego nachylenia dachu można stosować łuski karo i romby?
System jest przewidziany dla dachów o nachyleniu od ≥ 35°.
Ile waży pokrycie dachu z łuski?
Łuski są produkowane indywidualnie do każdego projektu. Waga poszycia może zaczynać się od 6,5 kg/m² i jest zależnia od wielkości łuski oraz grubości blachy, z jakiej jest wykonana łuska.
Ile może kosztować taki dach?
Cena dachu w łuskę RHEINZINK jest pochodną trzech kluczowych czynników: wybranej powierzchni, stopnia skomplikowania geometrii oraz formatu samej łuski. Chcesz żebyśmy wyliczyli zapotrzebowanie materiałowe lub polecili wykonawcę?
Wsparcie RHEINZINK. Od koncepcji po realizacje
W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór właściwych rozwiązań. Dlatego nasz serwis dla Architektów obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.
Dla Wykonawców oferujemy pomoc na budowie wraz z bogatą ofertą szkoleń i serwisu.
