Rynna zatrzaskowa do małych powierzchni RHEINZINK

Zalety rynny zatrzaskowej RHEINZINK

  • Idealny system rynnowy do odwodnienia małych powierzchni dachów, balkonów, tarasów, garaży, wiat, altan oraz zadaszeń nad wejściem.
  • Estetyczne mocowanie bez użycia haków
  • Możliwość późniejszej modernizacji bez podnoszenia dachówek lub płytek
  • Szybki i czysty montaż dzięki szynie mocującej
  • Wykorzystanie wszystkich standardowych akcesoriów małej rynny prostokątnej RHEINZINK

Mała powierzchnia do odwodnienia? Mamy szybkie i estetyczne rozwiązanie!



Do odwodnienia małych powierzchni dachów, balkonów, tarasów, garaży, wiat, altan oraz zadaszeń nad wejściem proponujemy odpowiedni system rynnowy.

System rynny zatrzaskowej RHEINZINK działa bez klasycznych haków do rynny. Szyna mocująca należąca do systemu może być szybko zamontowana z odpowiednim spadkiem do praktycznie każdego typu zadaszenia lub płaszczyzny budynku do odwodnienia.

Wyslij projekt do konsultacji

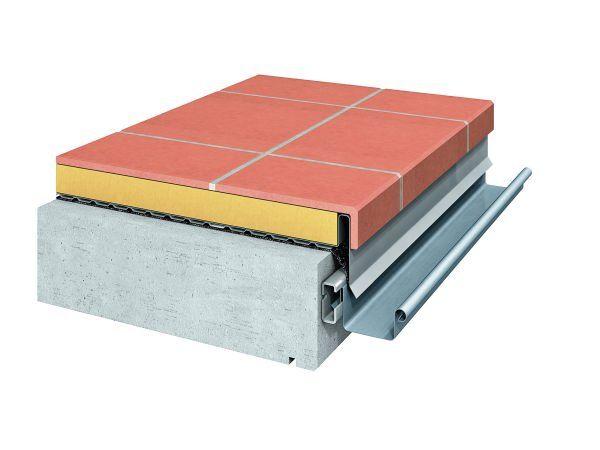

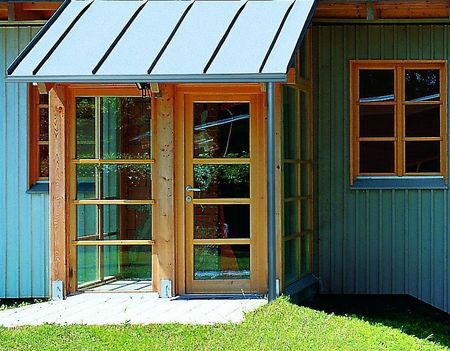

Daszki przy wejściu. Altana lub garaż. A nawet taras lub balkon.

System odwodnienia dachu jest niewielką, ale ważną częścią każdego budynku. Trwały metalowy system rynnowy z tytan-cynku ma naturalną samoodbudowującą się patynę i nie boi się zarysowań.

Rynna zatrzaskowa jest nie tylko estetycznym dopełnieniem obróbki blacharskiej tarasu, balkonu czy zadaszenia, jest także pewnym odwodnieniem tych elementów budowli wykonanych w różnych materiałach i technologiach.

Rynna zatrzaskowa RHEINZINK jest odporna na długotrwałe działanie warunków atmosferycznych - w tym promeniowanie UV i zaleganie śniegu czy przemarzanie. Możliwość lutowania, brak korozji, płowienia czy rozwarstwiania powłok jest jej niezaprzeczalną zaletą.

Zamów próbki

Rodzaje powierzchni systemu rynnowego RHEINZINK

Opis systemu odwodnienia

Podstawy systemu

  • Idealny system rynnowy do odwodnienia małych powierzchni dachów, balkonów, tarasów, garaży, wiat, altan oraz zadaszeń nad wejściem.
  • Estetyczne mocowanie bez użycia haków
  • Możliwość późniejszej modernizacji bez podnoszenia dachówek lub płytek
  • Szybki i czysty montaż dzięki szynie mocującej
  • Wykorzystanie wszystkich standardowych akcesoriów małej rynny prostokątnej RHEINZINK

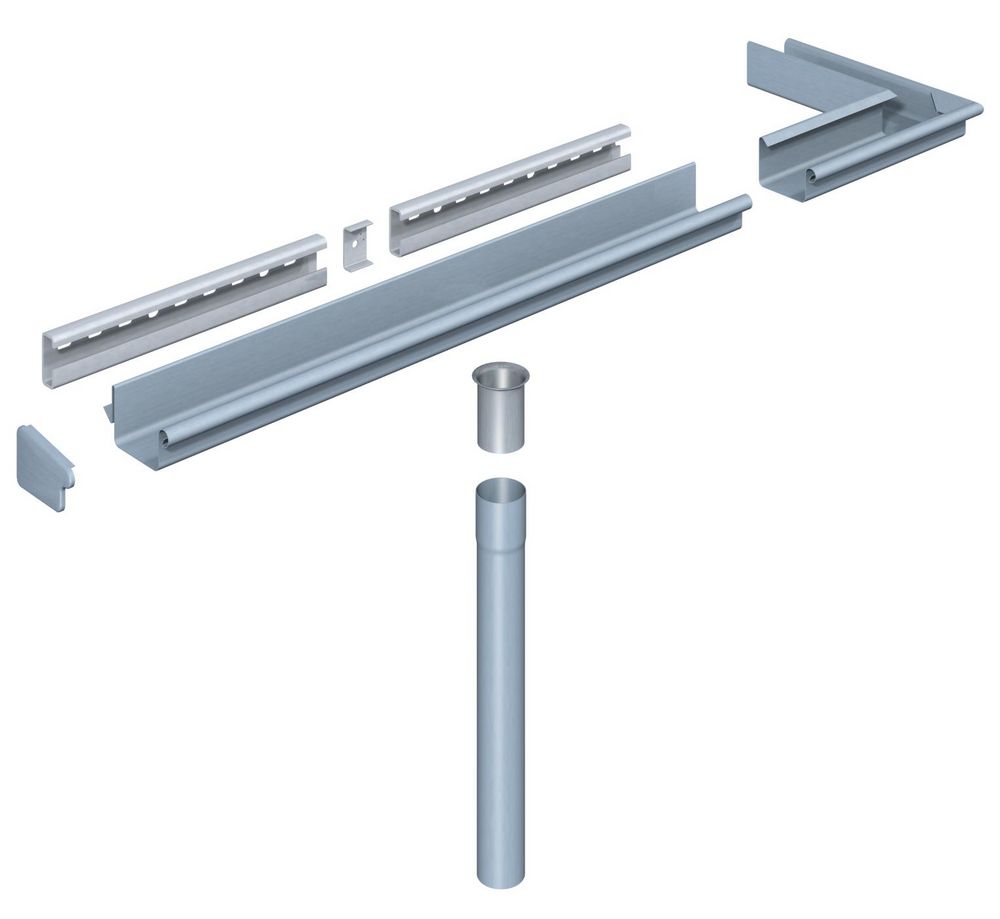

Rynna zatrzaskowa RHEINZINK jest praktyczną modyfikacją tradycyjnej rynny 200 mm. Samonośna szyna mocująca umożliwia montaż bez użycia haków. Dokładne wymiary i gruboości zgodnie z PN-EN 612 gwarantują dokładne dopasowanie elementów. Do systemu można stosować wszystkie akcesoria systemu rynny prostokątnej RHEINZINK o wielkości nominalnej 200.

Pobierz Program dostaw

Wymiary / Grubość blachy

  • Standarodowa wielkość nominalna rynny 200
  • Grubość materiału 0,7 mm
  • Standardowa długość 3,0 m
  • Standarodowe wielkości nominalne rur spustowych (okrągłe) 50 / 60
  • Standarodowe wielkości nominalne rur spustowych (prostokątne) 60
  • Grubość materiału 0,65 / 0,7 mm w zależności od wielkości nominalnej
  • Standardowe długości 2,0 m / 3,0 m w zależności od wielkości nominalnej

Mocowanie

  • Szyna rynnowa w kształcie C zastępuje klasyczne rynhaki
  • Mocowanie odbywa się "jednym kliknięciem"
  • Sprawdzone rozwiązanie przy remontach

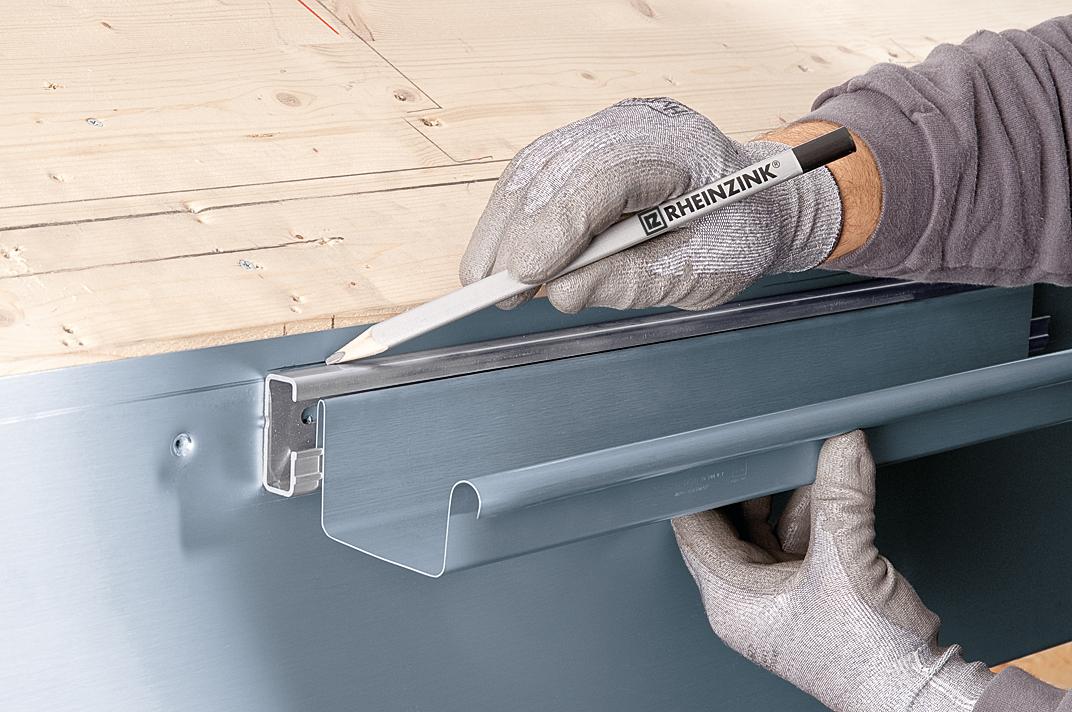

Samonośny profil rynny umożliwia montaż bez użycia uchwytów rynnowych. Na ścianie mocuje się szynę aluminiową znaną z systemu haków obrotowych RHEINZINK. Mocuje się nią (po wypoziomowaniu) na  wkręty lub na kołki wbijane, tak aby dłuższe ramię było u dołu.

Zależnie od wymagań, należy przewidzieć spadek. Przy balkonach zaleca się układanie bez spadku stosując lutowanie. Profil rynny nasadza się otwartą stroną brzegu ukośnie na dolne ramię ceowego profilu i wciska lekkim naciskiem od góry. Profil rynny i szyna rynnowa są tak do siebie dopasowane, że zapewniają pewne trzymanie, bez dodatkowego mocowania.

Instrukcja montażu

Przykłady konstrukcyjne

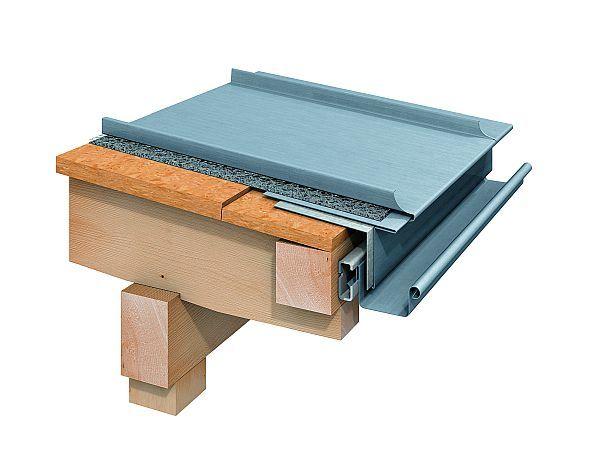

Montaż do deski okapowej

  • Montaż szyny mocującej rynnę do deski okapowej
  • Montaż z lub bez spadku
  • Wymiarowanie jako rynna zawieszona wedle PN-EN 12056-3

Rynny podwieszane tytan-cynk RHEINIZNK mogą być układane z lub bez spadku w kierunku odpływów. Woda stojąca w rynnie nie jest wadą. W przypadku bardzo mocnej ulewy i braku możliwości odprowadzenia tak dużej ilości wody następuje przelanie się wody przez krawędź bezpieczeństwa rynny.

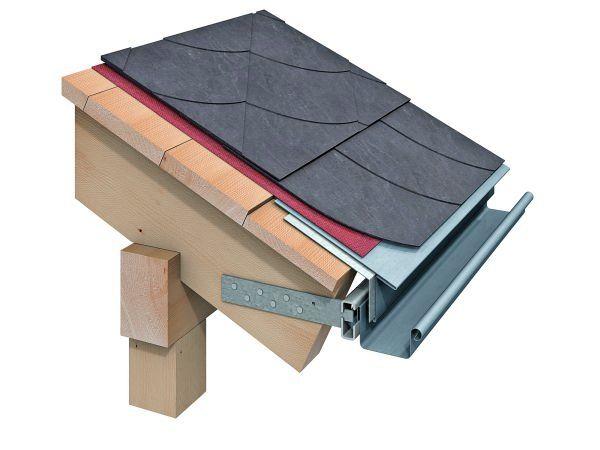

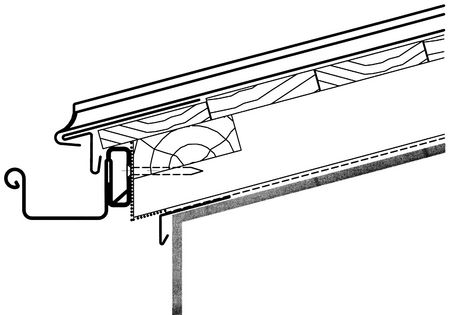

Montaż do krokwii z kotwą szynową

  • Mocowanie szyny montażowej z boku krokwi z kotwą
  • Montaż z lub bez spadku
  • Wymiarowanie jako rynna podwieszana według PN-EN 12056-3

Rynny podwieszane tytan-cynk RHEINIZNK mogą być układane z lub bez spadku w kierunku odpływów. Woda stojąca w rynnie nie jest wadą. W przypadku bardzo mocnej ulewy i braku możliwości odprowadzenia tak dużej ilości wody następuje przelanie się wody przez krawędź bezpieczeństwa rynny.



Podczas wymiarowania rynny zatrzaskowej kierujemy się wytycznymi dot. rynny prostokątnej (wg. PN-EN 12056-3). Małe powierzchnie takie jak balkony, wypusty, daszki czy też pawilony oddają nawet przy mocnych opadach deszczu niewielkie ilości wody do rur spustowych. Rynny w takim przypadku nie wymagają dużych średnic - wielkość nominalna 200 jest z reguły w zupełności wystarczająca. W przypadku, gdy wielkość nominalna 200 jest niewystarczająca, możliwe jest zmniejszenie obciążenia rynny poprzez zwiększenie ilości odpływów.

Instrukcja montażu

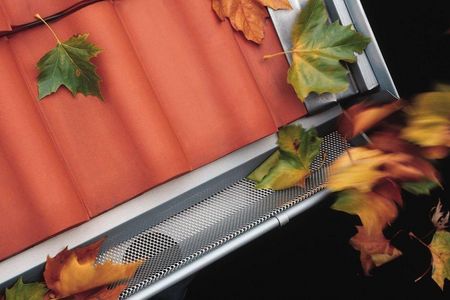

Dobierz właściwe akcesoria RHEINZINK

Oferta RHEINZINK składająca się z ponad 500 artykułów zapewnia bezpieczeństwo i utrzymanie sprawnie działającego całego systemu odwodnienia dachu.

Wiedza specjalistyczna w zakresie akcesoriów, która gromadzimy w ścisłej współpracy z doświadczonymi rzemieślnikami, pozwala na opracowamie przydatnych akcesoriów, które dopracowujemy w procesie technologicznym na większa skalę.

Zobacz akcesoria

Nie zostawiaj nic przypadkowi! Wybierz sprawdzony system rynnowy.

W RHEINZINK wiemy, że system rynnowy jest najbardziej eksploatowaną częścią dachu, w którym najsłabszy element decyduje o trwałości systemu i bezpieczeństwie budynku. Dlatego serwis obejmuje nie tylko dostęp do detali CAD, ale również pomoc w doborze właściwych rozwiązań i wyliczeniu ich kosztów. Bezpłatnie.
