System kasetonów elewacyjnych RHEINZINK

Zalety systemu kasetonów RHEINZINK

  • Wielkoformatowe zastosowanie na elewacji
  • Szeroki zakres projektowania fasad
  • Poziome lub pionowe układanie kasetonów
  • Niewidoczny system mocowania
  • Indywidualna i dopasowana produkcja
  • Zrównoważony materiał o niskiej emisji CO2

Współczesna architektura. Postaw na zrównoważony materiał

Hotel? Biurowiec? A może budynek mieszkalny? Niezależnie od wielkości, oczekiwania są te same - bezpieczeństwo, ochrona i estetyka. A to właśnie odpowiednio dobrane materiały i przemyślane detale decydują o trwałości i wyglądzie budynku na całe pokolenia.

Tytan-cynk RHEINZINK stylistycznie pasuje do każdego innego naturalnego materiału, nie konkuruje z nimi i w estetyczny sposób łączy trwałość piaskowca, cegły czy drewna z powierzchnią naturalnej patyny RHEINZINK. Na dodatek, ma najniższą emisje CO2 w porównaniu do innych metali.

Zamów bezpłatne próbki



Futurystyczne i szybkie w montażu

Kasetony elewacyjne wywodzą się z opracowań wielkopowierzchniowych elementów z myślą o szybkim i, tym samym, tanim montażu. Są to reprezentacyjne wielkoformatowe okładziny, których cztery boki są odpowiednio wyprofilowane.

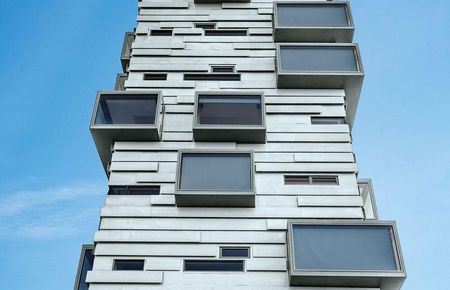

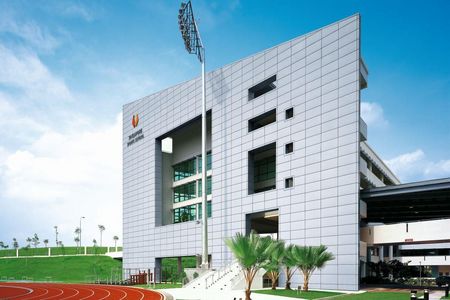

RHEINZINK produkuje kasetony elewacyjne jako system indywidualnie przygotowany pod kątem konkretnego obiektu. Po zamontowaniu ich na odpowiedniej podkonstrukcji można uzyskać futurystyczno-techniczny wygląd powierzchni elewacji, który często można spotkać na budynkach administracyjnych i przemysłowych.

Wyślij projekt do konsultacji

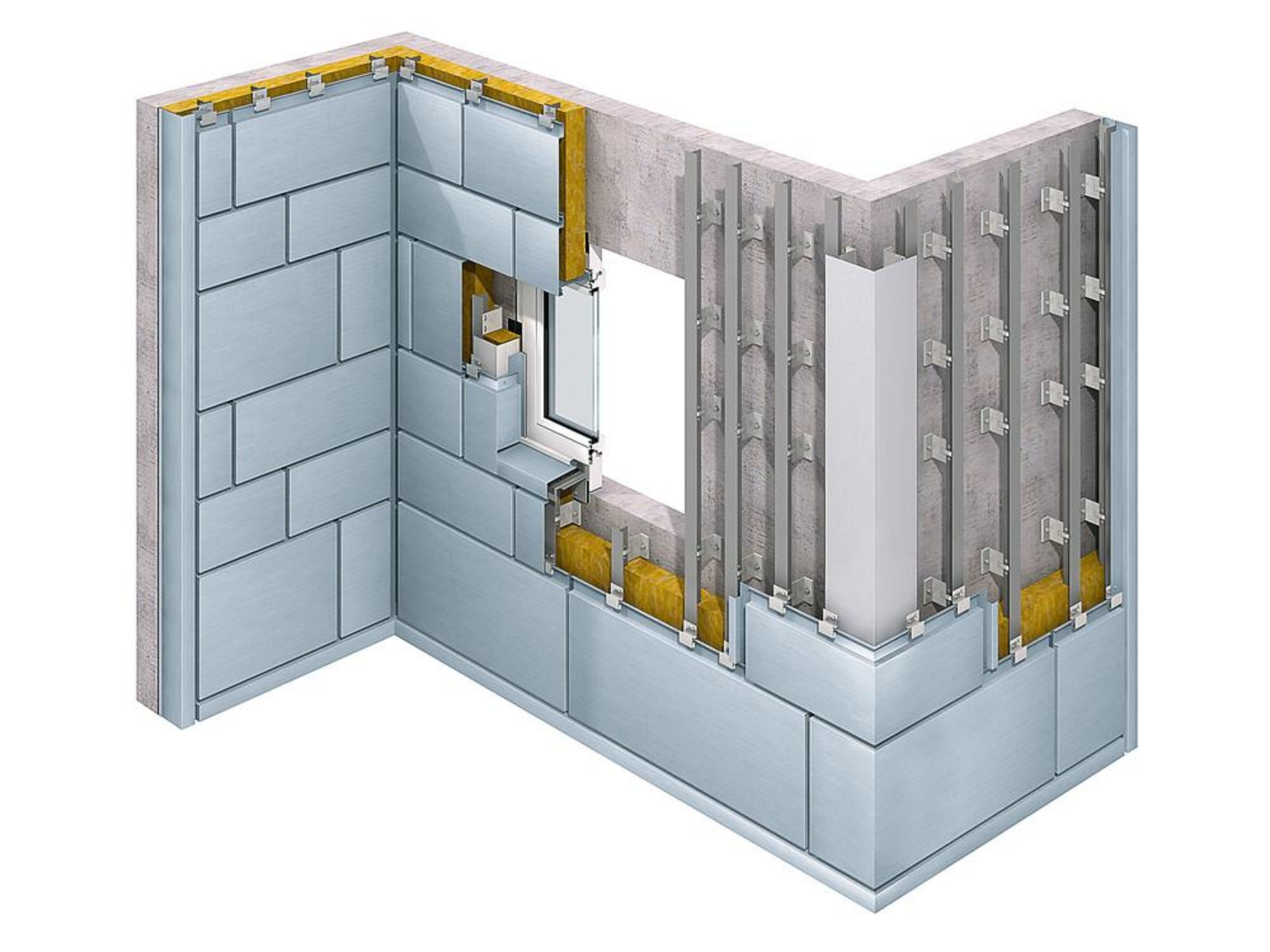

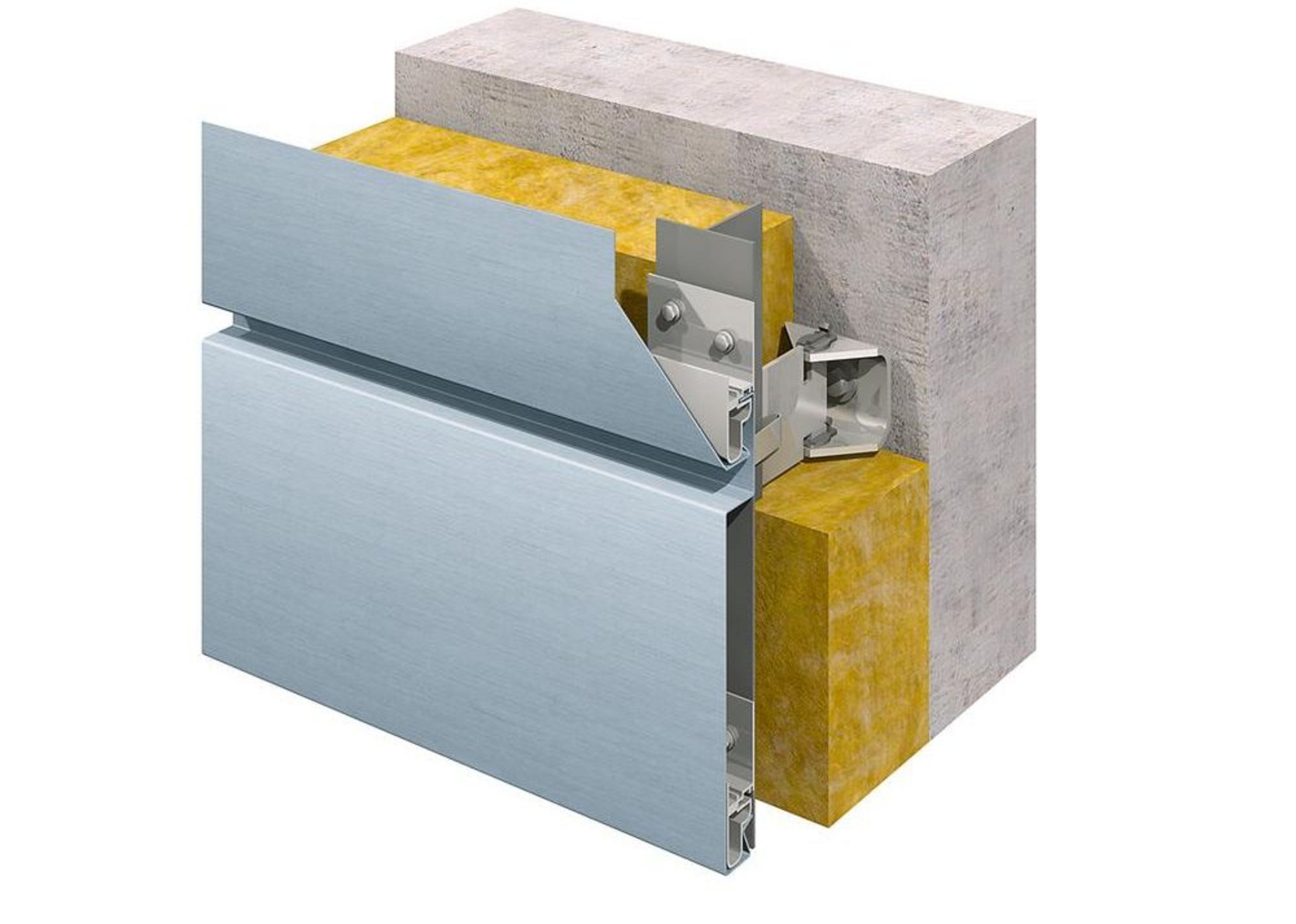

Elementy składowe systemu kasetonów RHEINZINK

Profile budowlaneSzyna mocującaParapety i nadprożaSzyna mocującaNarożnik zewnętrznyKaseton

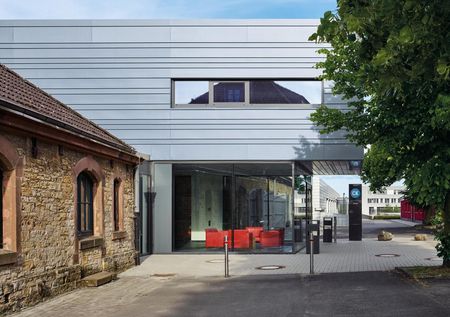

Od paneli poziomych do systemu kasetonów

System kasetonów RHEINZINK układamy poziomo, instalując go od dołu do góry. Niewidoczne mocowanie, które odbywa się pośrednio, daje możliwość wyeksponowania wszystkich zalet kasetonu. Zarówno panele jak i kasety poziome RHEINZINK mają głębokość 25 mm i zdefiniowany odstęp, tzw. fugę 20 mm. Wartości te są dostosowane do szyny mocującej wchodzącej w skład systemu.

Panele o długości do 6000 mm nie stanowią problemu - ten system pozwala zastosować dowolny rytm na elewacji oraz uwzględnia rozszerzalność liniową kasetonu wynikającą ze zmiany temperatury.

Wyślij projekt do konsultacji

Rodzaje powierzchni kasetonów RHEINZINK

Planowanie i realizacja

Opis systemu

  • Elewacja
  • Niewidoczne pośrednie mocowanie

Kasetony są elementami wielkoformatowymi, zagiętymi z czterech stron i produkowanymi na wymiar. Oznacza to, iż do każdego projektu może być przygotowany odpowiedni system podkonstrukcji. Kasetony RHEINZINK są stosowane na fasadach budynków podlegających wysokim wymaganiom technicznym i estetycznym, takich jak biurowce lub budynki użyteczności publicznej.

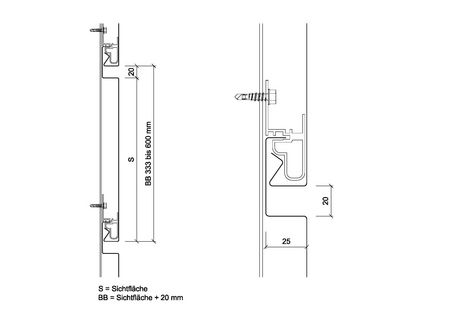

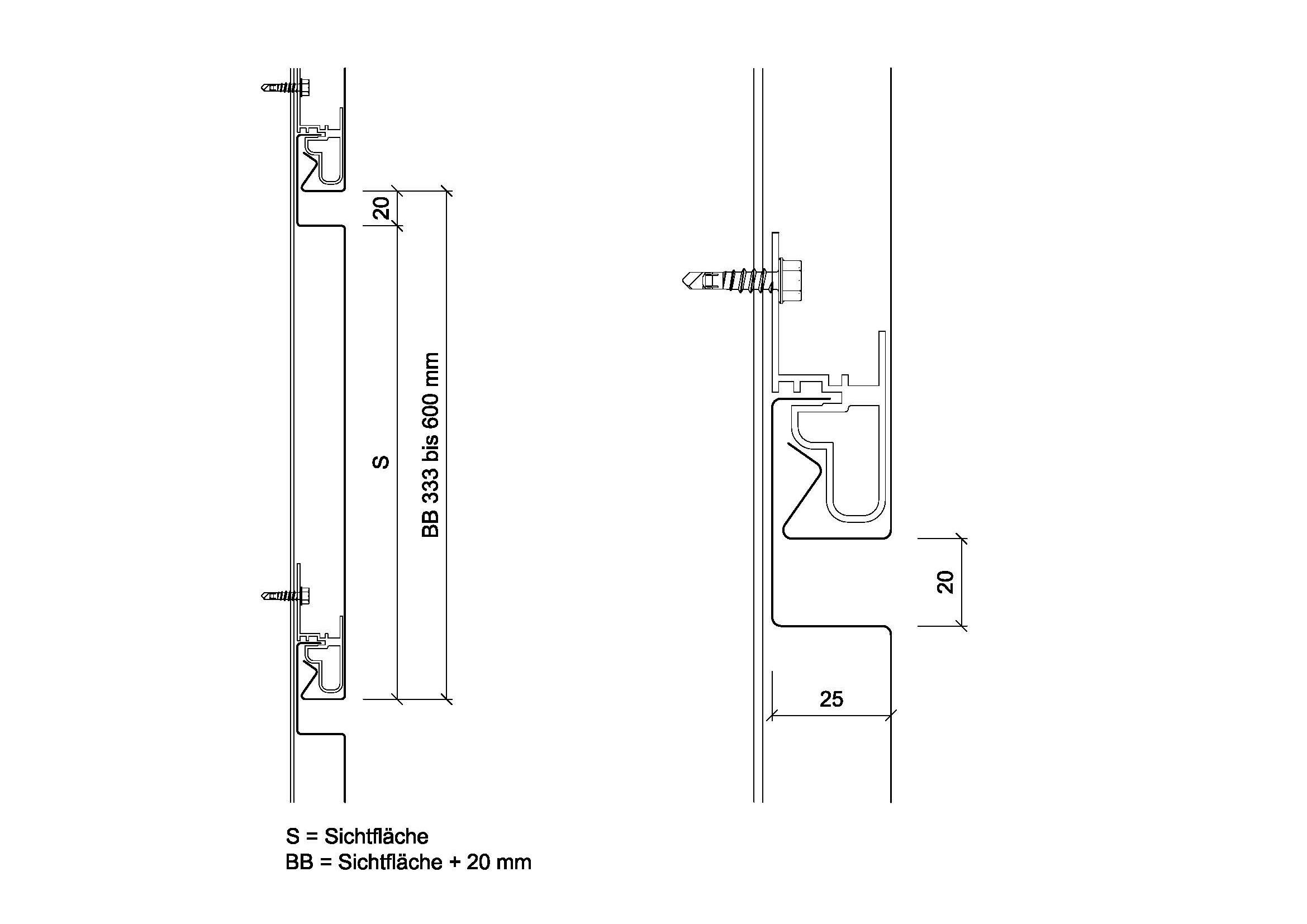

Profil kasetonu oparty jest na panelu poziomym RHEINZINK. Kasetony o głębokości 25 mm są oddzielone pioniową fugą i są mocowane w niewidoczny sposób pośrednio za pomocą szyny mocującej RHEINZINK. Szerokość poziomej fugi pozornej można regulować w przedziale od 20mm do 30 mm. Pionowe łączenie może być zlicowane z łączeniem poziomym lub wsunięte jako fuga pozorna.

Wymiary i grubości blachy

  • Szerokość kasetonu 333 mm do 600 mm
  • Grubości blachy 1,2 mm i 1,5 mm
  • Maks. długość 3000 mm

Wymagana grubość blachy zależy od szerokości i długości kasetonu:

Grubość blachy 400 mm x 3000 mm --> 1.2 mm
Grubość blachy 590 mm x 1200 mm -->1.2 mm
Grubość blachy 500 mm x 4000 mm --> 1.5 mm
Grubość blachy 800 mm x 1200 mm --> 1.5 mm

Dla pożądanego wymiaru kasetonu wymagane jest na ogół obliczenie statyczne. W zależności od wymiarów i zastosowanego obciążenia wiatrem mogą okazać się konieczne środki wzmacniające w obszarach narożnych i / lub w obszarze samego kasetonu.



Formy specjalne

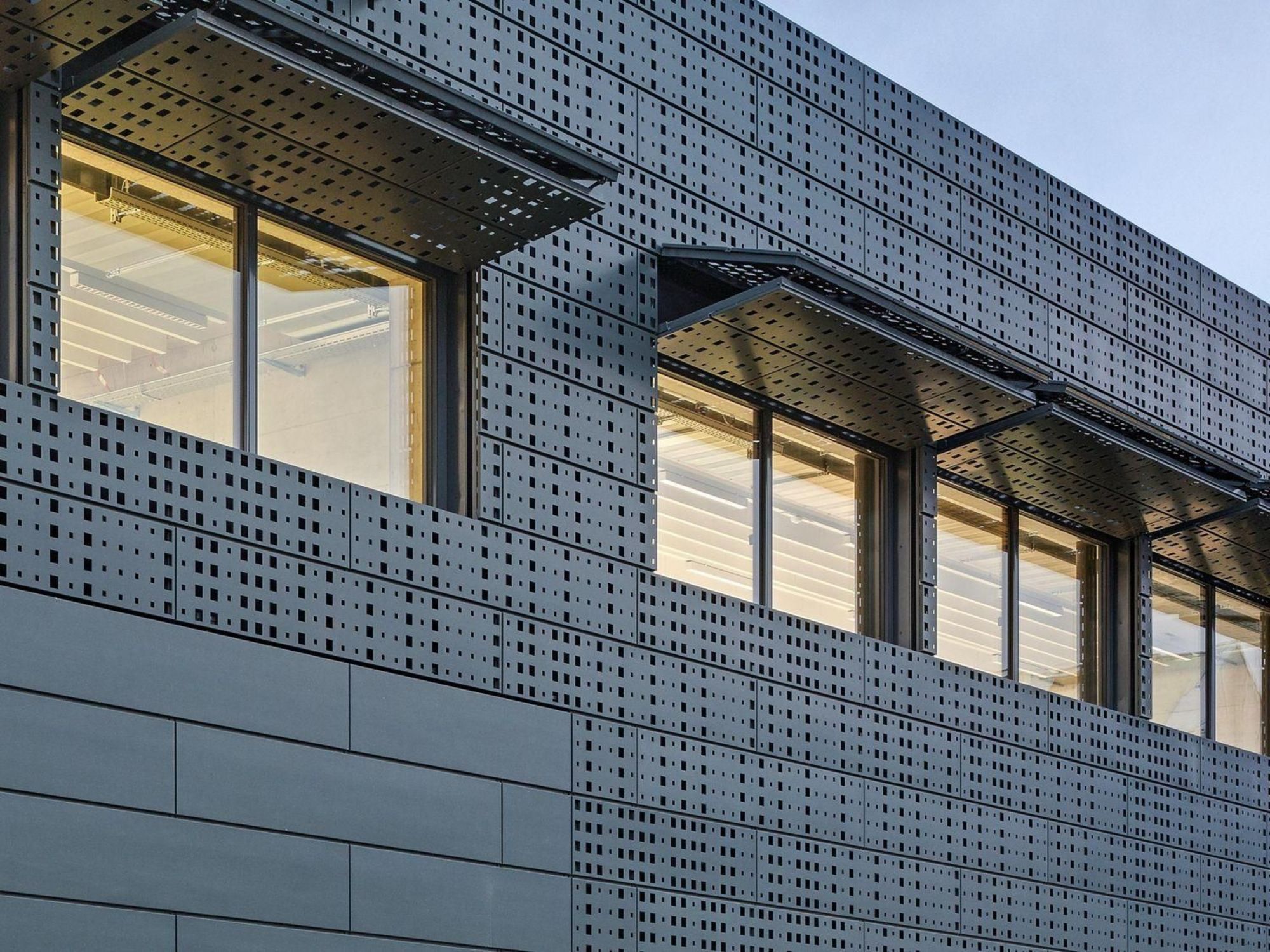

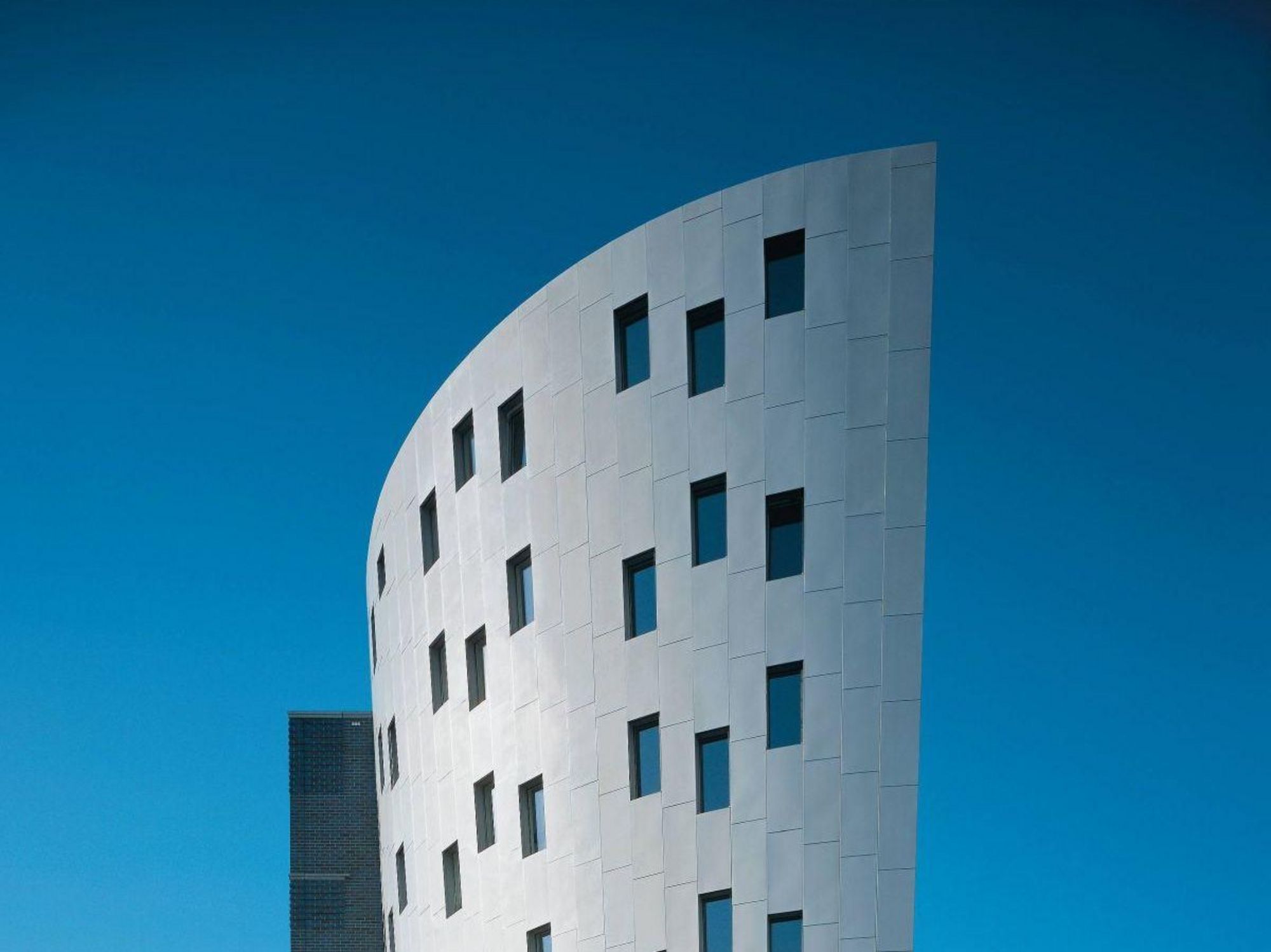

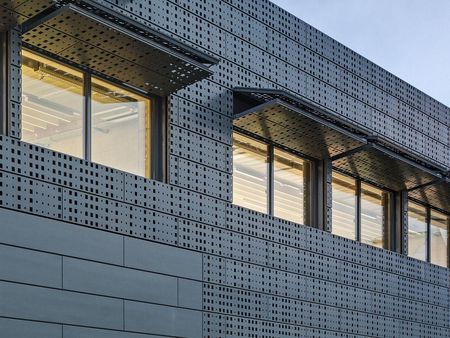

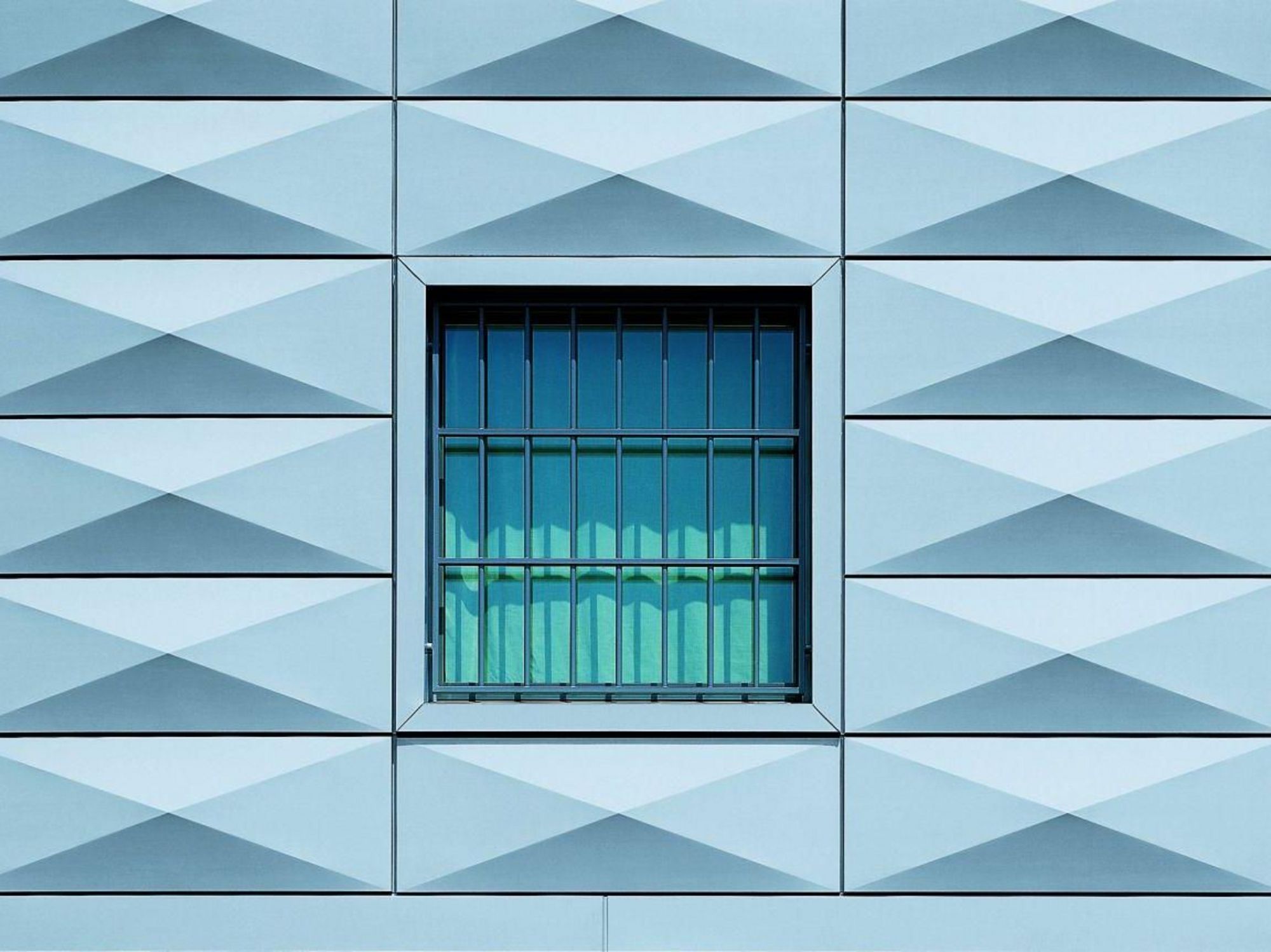

Za pomocą systemu kasetonów elewacyjnych RHEINZINK można realizować unikalne projekty. Nasze kasetony mogą być zastosowane w budynkach z zaprojektowanymi wklęsłymi lub wypukłymi łukami, mogą być także przetłaczane oraz poddawane perforacji.

W razie jakichkolwiek pytań dotyczących naszych rozwiązań RHEINZINK chętnie udzielimy dalszych informacji telefonicznie lub otrzymując projekt w wersji elektronicznej do konsultacji.

Wyślij projekt

Mocowanie

Kasetony RHEINZINK K 25 montowane są na szynie mocującej. Szyna mocowana jest do podkonstrukcji metalowej dwoma nitami lub śrubami samogwintującymi. Wymagany odstęp od podkładu zależy od wielu czynników:

  • obciążenia wiatrem,
  • rodzaju ramy,
  • systemu podkonstrukcji oraz
  • nośności okładziny

i musi być poparty odpowiednimi obliczeniami.

Wyślij projekt do konsultacji



Nie zostawiaj nic przypadkowi! Wybierz system kasetonów od specjalisty.

W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór własciwych rozwiązań. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.

Te rozwiazania pozwalają na optymalne dopracowanie wyrazu elewacji, a poprzez indywidualne zastosowanie technologii perforowania, wytłaczania lub wycinania udaje się osiągać bardzo interesujące efekty. Użycie naturalnego lub sztucznego światła umożliwia uzyskanie intrygujących efektów, za pomocą których można w niesamowity sposób optyczne wpłynąć na oddziaływanie elewacji lub całego budynku  (zarówno w dzień, jak i w nocy)

Skontaktuj się z nami
