System elewacji w romby i łuskę
Zalety systemu elewacyjnego
- Dopasowanie do każdej geometrii i krzywizny budynku
- Różnorodne formy oraz wymiary łuski
- Łuska duża, kwadratowa oraz rombowa
- Indywidualna realizacja pod dany obiekt
- Niewidoczne mocowanie przy pomocy klipsów

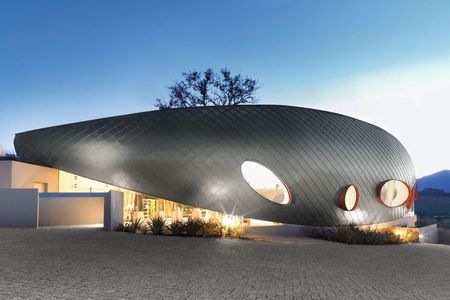

Dopasowanie do każdej geometrii budynku
Różnorodność form i układów
Główny zakres zastosowania dużej łuski to wielkoformatowe powierzchnie. To na nich obecność łuski zaznacza się szczególnie wyraziście. Stosowanie różnych wielkości łusek, różnych kształtów stolarki okiennej oraz umiejscowienie odwodnienia - w tym także ukrytego - nadają rytm płaszczyźnie, dając tym samym pełną swobodę przy projektowaniu wyglądu elewacji.
Jako ekologiczny surowiec o najniższej zawartości energii pierwotnej wśród metali - blacha tytan-cynk RHEINZINK - posiada nie tylko wspaniałe zalety optyczno-techniczne. Jest także materiałem niepalnym, chroniacym przed oddziaływaniem warunków atmosferycznych oraz przed promeniowaniem elektromagnetycznym.
Nie tylko elewacja, ale i dach. Nawet z ukrytą rynną
Łuski można zastosować nie tylko jako system elewacyjny, ale także jako system dachowy. W przypadku takich projektów uzyskujemy jednolite, wyraziste i bezbłędne technicznie wykonanie ważnych części budynku.

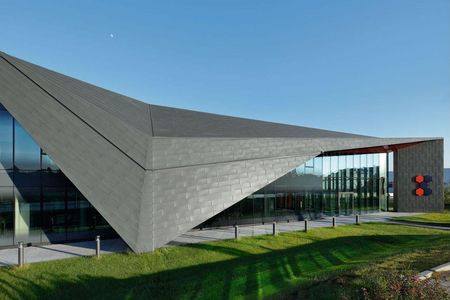

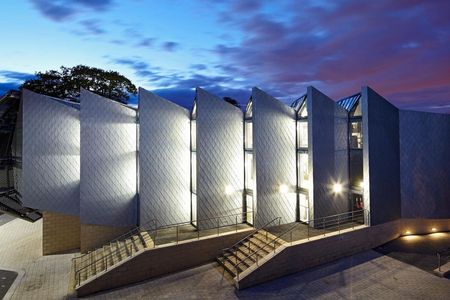

Wykorzystanie dużych łusek RHEINZINK otwiera przed inwestorem i projektantem różnorodne możliwości kształtowania elewacji. Elementy te mogą być montowane zarówno poziomo, pionowo, jak i po skosie. Możliwe jest także wykonywanie elewacji w formie wypukłej lub wklęsłej.
Elementy składowe elewacji
Nowoczesna elewacja z wyrazem. Bez kompromisów
W naszej ofercie dostępne są nie tylko łuski prostokątne i kwadratowe ale i równoległoboczne, które dają architektom dodatkowe możliwości wyrazu projektowanych elewacji. Zapewniamy również pomocne przykłady i szczegółowe informacje na temat fizyki budowli.
Planowanie i realizacja
Opis systemu

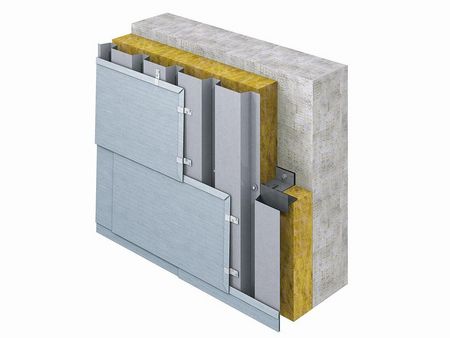

Duża łuska charakteryzuje się dwoma rąbkami płaskimi wywiniętymi do przodu na górnej krawędzi oraz dwoma rąbkami odgiętymi do tyłu na krawędzi dolnej. Mocowanie łuski do podłoża odbywa się pośrednio za pomocą żabek i pasów mocujących. W przypadku zaostrzonych wymogów przeciwpożarowych istnieje mozliwośc mocowania łusek na podkonstrukcji metalowej (np. na profilach trapezowych). Standardowym podłożem jest podłoże drewniane z opcjonalnym użyciem folii RHEINZINK-VAPOwall
Sprawdzone elementy składowe systemu zapewniają ochronę i można je łatwo dostosować do różnych kształtów budynków. Łuski RHEINZINK są dostępne w różnych rozmiarach z możiwością indywidualnego dopasowania do projektu zarówno współczesnego, jak i zabytkowego

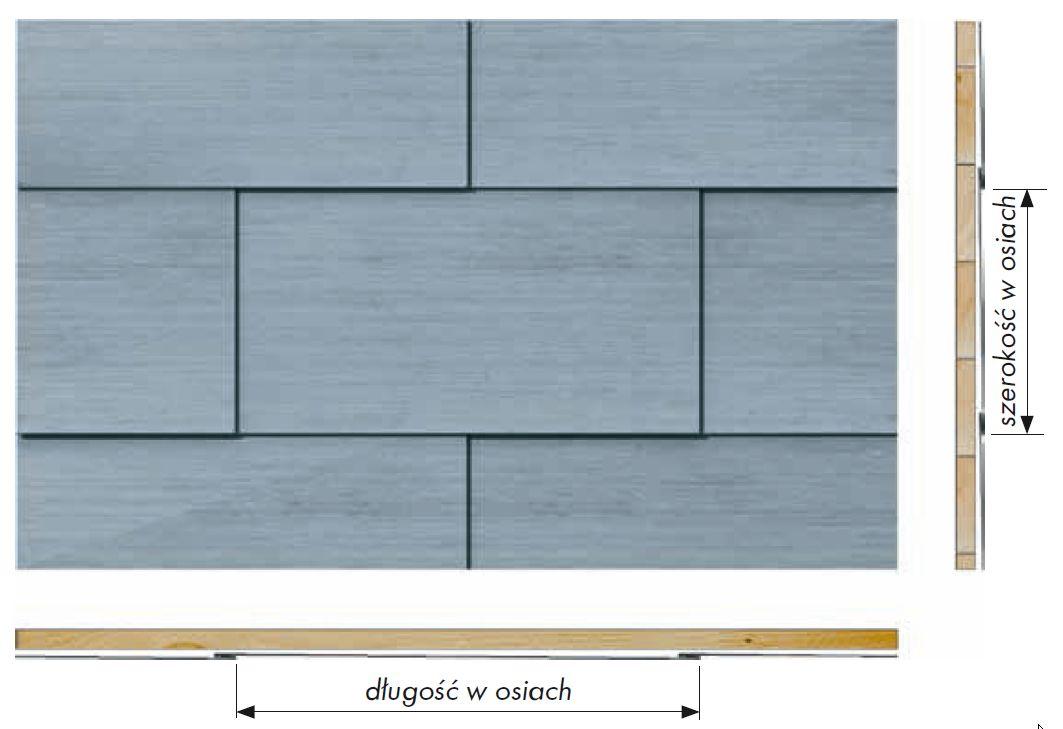

Wymiary i grubości blachy
Łuska spiczasta karo
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/szt.) |
| 263 x 406 | 0,70 | 0,463 |
| 228 x 330 | 0,70 | 0,353 |
| 168 x 223 | 0,70 | 0,218 |
Łuska kwadratowa
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/szt.) |
| 325 x 325 | 0,70 | 0,791 |
| 258 x 258 | 0,70 | 0,564 |
| 175 x 175 | 0,70 | 0,303 |
Łuska prostokątna
| Wymiar budowlany (mm) | Grubość blachy (mm) | Waga (kg/m2) |
| 1200 x 600 | 0,80 | 6,761 |
| 1000 x 500 | 0,80 | 6,969 |
| 800 x 400 | 0,80 | 7,288 |
| 600 x 333 | 0,80 | 7,692 |
- Łuski są produkowane indywidualnie do każdego projektu w podanych powyżej (także innych) wymiarach i grubościach blach.
- Standardowe powierzchnie, w której są wykonane łuski, to RHEINZINK-CLASSIC, RHEINZINK-prePATINA blaugrau oraz niektóre wymiary RHEINZINK-prePATINA schifergrau. Pozostałe powierzchnie wymagają dodatkowych ustaleń.
Mocowanie i zużycie
Testy stabilności łusek RHEINZINK zostały przeprowadzone według kryteriów ETAG 006. Maksymalna szerokość łusek oraz odpowiednia grubość blachy są określane w odniesieniu do obciążenia wiatrem, na który narażony jest budynek.
Łuska spiczasta karo
| Wymiar budowlany (mm) | Waga (kg/szt.) | Zużycie (szt./m2) |
| 263 x 406 | 0,463 | 20 |
| 228 x 330 | 0,353 | 28 |
| 168 x 223 | 0,218 | 53 |
Łuska kwadratowa
| Wymiar budowlany (mm) | Waga (kg/szt.) | Zużycie (szt./m2) |
| 325 x 325 | 0,791 | 10 |
| 258 x 258 | 0,564 | 15 |
| 175 x 175 | 0,303 | 33 |
Łuska prostokątna
| Wymiar budowlany (mm) | Waga (kg/m2) | Zużycie (szt./m2) |
| 1200 x 600 | 6,761 | 1,4 |
| 1000 x 500 | 6,969 | 2 |
| 800 x 400 | 7,288 | 3,13 |
| 600 x 333 | 7,692 | 5 |

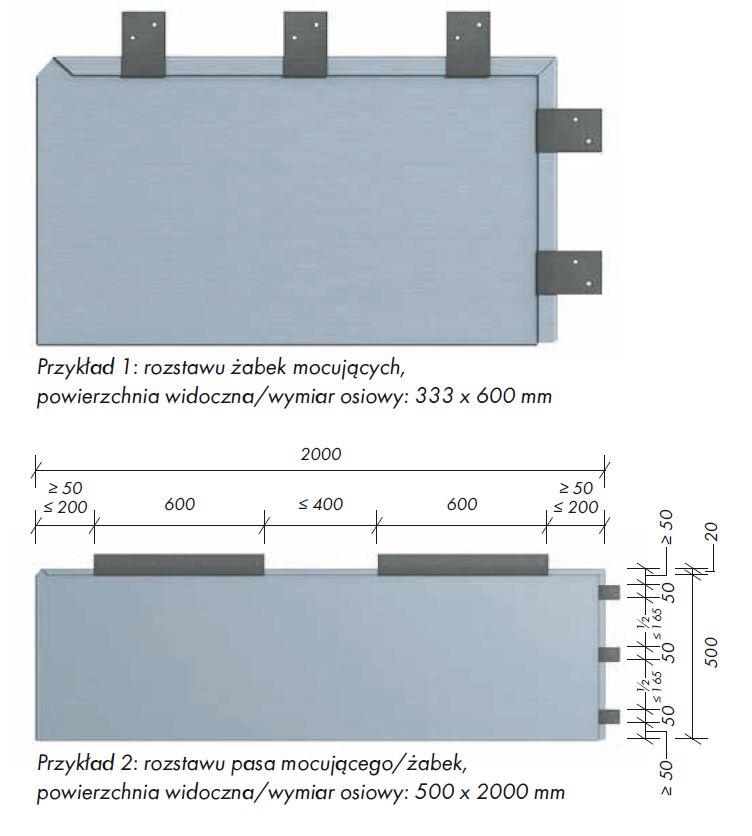

Mocowanie łusek odbywa sie standardowo za pomocą żabek lub listew. W naszej ofercie otrzymacie Państwo odpowiednie akcesoria mocujące przeznaczone do małych łusek (żabki o szer. 30 mm) jak i do dużych łusek (listwa o dł. 600 mm oraz żabki o szer. 50 mm).
Wszelkie przykłady i informacje na temat mocowań wraz z tabelami obciążeń wiatrem znajdują się w naszej broszurze „Duża łuska - planowanie i zastosowanie”. W dziale Do pobrania znajdziesz inne przydatne materiały techniczne.
Możliwości układania
Łuska prostokątna

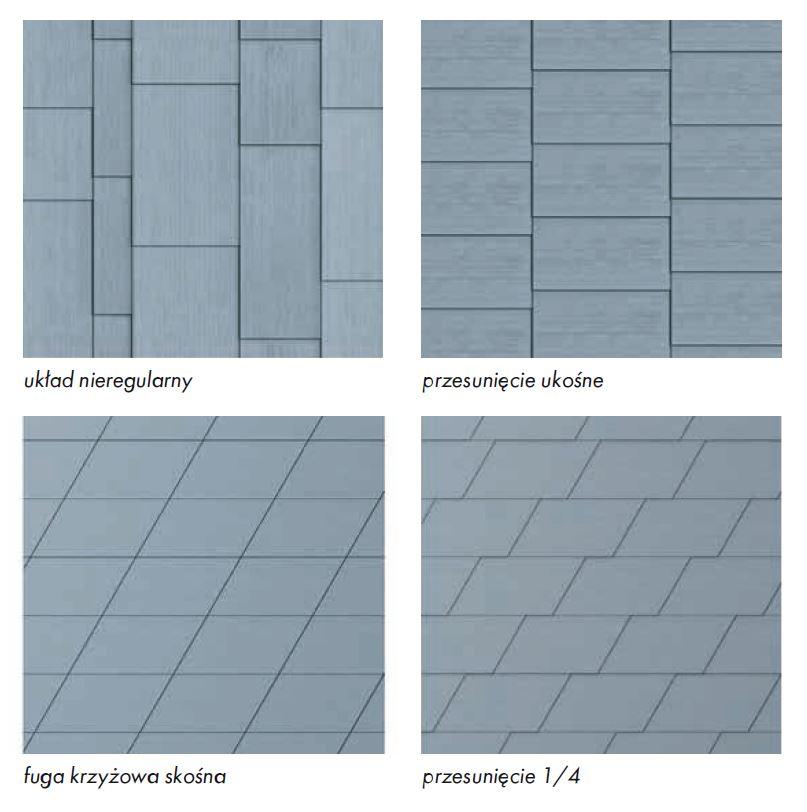

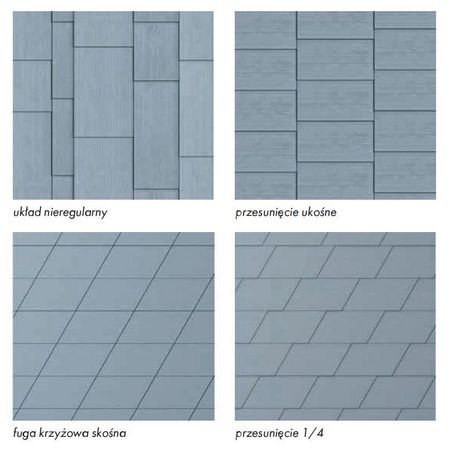

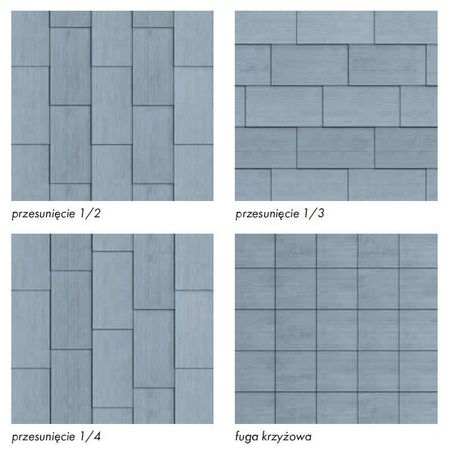

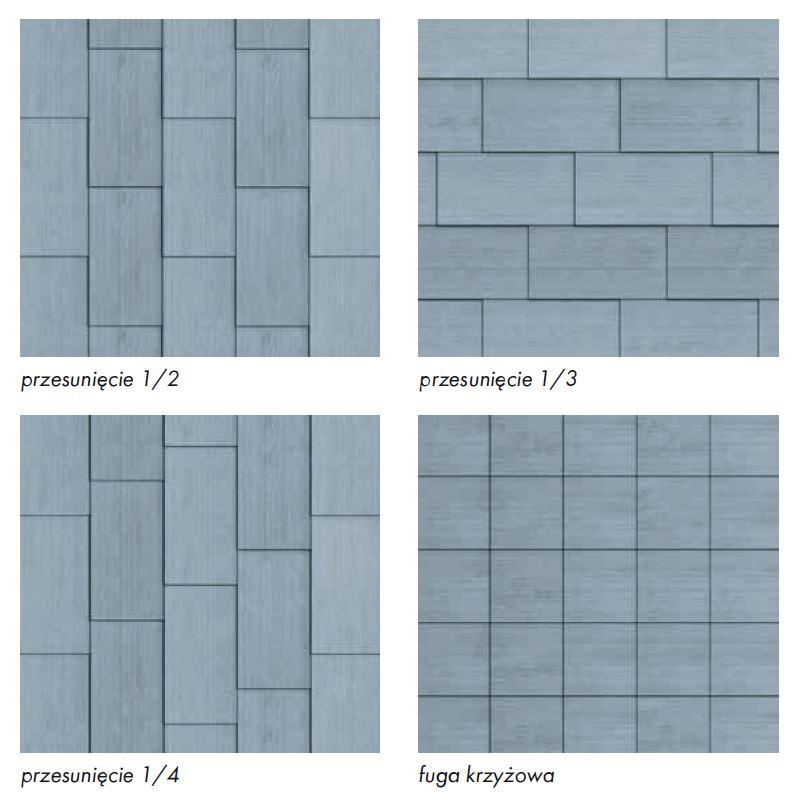

Możliwości układania elementów systemu łuski prostokątnej zapewniają pełną swobodę ukształtowania połączeń na elewacji. Możliwe jest zastosowanie: układu lustrzanego (przesunięcie 1/2), układu nieregularnego, tzw. „dzikiego”, układu z przesunięciem 1/3, 1/4. Warto także zwrócić uwagę na możliwość użycia fugi krzyżowej, zapewniającej subtelny wizualnie i statyczny sposób prezencji połączeń.
Formy specjalne
- Wklęsłe i wypukłe zaokrąglone romby
- Łuski w różnych kształtach geometrycznych

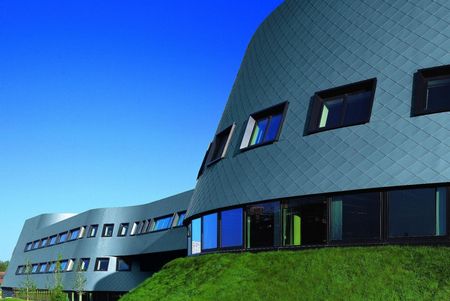

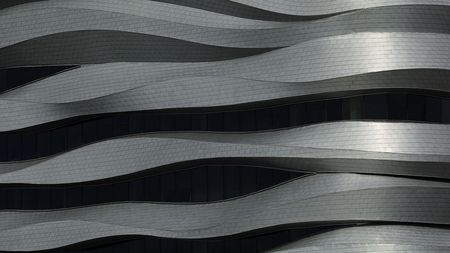

Za pomocą systemu łusek elewacyjnych RHEINZINK można realizować unikalne projekty. Nasze łuski i romby mogą być zastosowane w budynkach z zaprojektowanymi wklęsłymi lub wypukłymi łukami. Możliwość zastosowania zależy w tym przypadku od promienia oraz całkowitej długości / szerokości łuski wzgledem krzywizny budynku.
W razie jakichkolwiek pytań dotyczących naszych rozwiązań RHEINZINK chętnie udzielimy dalszych informacji telefonicznie lub otrzymując projekt w wersji elektronicznej do konsultacji.
Rodzaje powierzchni blach
Do pobrania
FAQ - najczęściej zadawane pytania
Czy mocowanie jest widoczne na elewacji?
Standardowo nie. System przewiduje niewidoczne mocowanie przy pomocy klipsów oraz elementów typu żabki i listwy, dzięki czemu elewacja wygląda "czysto", bez estetycznych niespodzianek w postaci widocznych łączników.
Jakie podłoże jest standardowe. Drewno czy metal?
Standardowym podłożem jest podłoże drewniane, z opcjonalnym użyciem folii RHEINZINK-VAPOwall. Przy zaostrzonych wymaganiach przeciwpożarowych możliwe jest mocowanie na podkonstrukcji metalowej, np. na profilach trapezowych.
Ile elementów zużywa się na 1 m2 elewacji?
Zależy od formatu. Przykładowo dla łuski kwadratowej zużycie wynosi orientacyjnie od 10 do 33 szt./m2, w zależności od wymiaru. Dla łuski prostokątnej to od 1,4 do 5 szt./m2, zależnie od formatu.
Wsparcie RHEINZINK. Od koncepcji po realizacje
W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór właściwych rozwiązań. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni. Te rozwiązania pozwalają na optymalne dopracowanie wyrazu elewacji, a poprzez indywidualne zastosowanie np. technologii wytłaczania lub wycinania udaje się osiągać bardzo interesujące efekty.
