Rynny prostokątne i kwadratowe z tytan-cynku

Zalety prostokątnych i kwadratowych rynien

  • Tytan-cynk to trwały materiał nie bojący się zarysowań
  • Rynny nie wymagają malowania przez cały okres eksploatacji
  • Powierzchnia szlachetnej samoodbudowującej się patyny pasuje do wszystkich naturalnych materiałów (dachówki, drewna, cegły itd.)
  • Lutowanie - najtańsze i zarazem najtrwalsze połączenie zapewniające rynnie szczelność

Prosta forma i sprawdzona funkcjonalność

Bez konieczności malowania

Trwały metalowy system rynnowy z tytan-cynku RHEINZINK ma naturalną i samoodbudowującą się patynę i nie boi się zarysowań. Rynna prostokątna lub kwadratowa estetycznie dopełnia współczesne budynki wykonane z użyciem naturalnych materiałów, np. elewacje wykonane z drewna lub cegły, stając sie niewielkim, lecz ważnym elementem projektu.

Rynny prostokątne i kwadratowe RHEINZINK można lutować, są one odporne na długotrwałe działanie warunków atmosferycznych - w tym skrajnych temperatur, które występuja na dachu.  Brak korozji, malowania, płowienia czy rozwarstwiania powłok jest ich niezaprzeczalną zaletą.

Zamów bezpłatne próbki blach

Rodzaje powierzchni systemu rynnowego RHEINZINK

Opis systemu odwodnienia

Podstawy systemu

Rynny RHEINZINK to obecnie najczęściej wybierany system rynnowy z tytan-cynku do dachów ceramicznych, cementowych jak i łupkowych w Europie. Dopasowana oferta ponad 500 elementów do każdego dachu sprostają nawet najtrudniejszym warunkom atmosferycznym.

RHEINZINK to:

  • system odwodnienia dachów zgodny z normą PN-EN 612
  • system składający się z rynny,  rur spustowych oraz przemyślanych akcesoriów
  • rynna posiada odpowiednie wywinięcie (obrzeże) dla ułatwienia montażu

Produkty odwodnienia dachu RHEINZINK kontrolowane i produkowane są  zgodnie z Normami PN-EN 988, PN-EN 612 i odpowiadają najsurowszym kryteriom kontroli jakości  dla cynku stosowanego w budownictwie.

W zależności od wielkości nominalnej oferowane są produkty w wykończeniach powierzchni RHEINZINK-CLASSIC i RHEINZINK-prePATINA

Masz pytania?

Wyślij projekt do konsultacji

Zamów bezpłatne próbki

Wymiary i grubość blachy

  • Standardowe rozmiary rynny w rozwinięciu (mm) 500 / 400 / 333 / 250 / 200
  • Standardowe rozmiary rynny w przekroju (mm) 200 / 150 / 120 / 85 / 70
  • Grubości blachy 0,8 mm / 0,7 mm / 0,65 mm zależności od rozmiaru nominalnego rynny (patrz tabelę)
Szerokość rozwinięcia
(mm)
w
Przekrój rynny
(mm)
Min. grubość
(mm)
klasa A
333 < w153 < w0,8
250 < w ≦ 333105 < w ≦ 1530,7
w ≦ 250w ≦ 1050,65
  • Standardowa długość rynien 2,0 m (inne długości na zamówienie)

RURY SPUSTOWE

  • Standardowe rozmiary nominalne rury spustowej (okrągłe) w mm: 150 / 120 / 100 / 87 / 80 / 76 / 60 / 50
  • Grubości blachy 0,65 mm / 0,7 mm w zależności od rozmiaru nominalnego (patrz tabele)
Wymiar przekroju poprzecznego
(mm)
Nominalna grubość materiału
(mm)
średnica ≦ 1000,65
średnica >1000,7 lub 0,8
  • Standardowe długości rur spustowych 2,0 m / 3,0 m (w zależności od wielkości nominalnej). Inne długości na zamówienie.

Zgodnie z normą PN-EN 612 rynny są klasyfikowane zgodnie z ich średnicą obrzeża lub modułu zastępczego w klasach X i Y. Rury spustowe są podzielone na klasy X i Y w zależności od zakładki w miejscu szwu.

Rynny i rury spustowe RHEINZINK są zgodne z klasą X, a tym samym spełniają wymagania klasy Y.

Katalog produktów

Mocowanie

Łączenie poszczególnych długości rynny odbywa się metodą lutowania miękkiego lub klejenia specjalistycznym klejem.

Do mocowania rynien stosujemy specjalnie do tego celu dobrane uchwyty / haki rynnowe (wg PN-EN 1462), które następnie są mocowane albo na krokwi, do deski okapowej lub do ściany. Uchwyty rynnowe muszą być zwymiarowane jako dostatecznie wytrzymałe oraz odpowiadać miejscowym wymaganiom i normom.

Więcej

Rury spustowe są z reguły mocowane do elewacji typowymi obejmami. Zalecany odstęp między obejmami poninen wynosić (patrz tabelę):

Wielkość nominalna rury
(mm)
Odstęp maksymalny
(m)
≦ 1002,0
100 >do 3,0 m



Alternatywnym sposobem mocowania jest uniwersalny uchwyt rury spustowej RHEINZINK do wszystkich kształtów i wielkości nominalnych rur.

Przy każdym z tym mocowań należy zachować minimalny odstęp 20 mm od budynku.

Sprawdź cenę



Dylatacja

  • Zasadniczo w przypadku punktów stałych (naroża, zakończenia przy ścianie, itp.) należy zachować połowę odstępu.
  • Na przykładzie budynku o kształcie litery L przedstawiamy rozmieszczenie dylatacji dla rynien półokrągłych lub kwadratowych RHEINZINK o rozmiarze nominalnym ≤ 500, wg DIN EN 612 (system podwieszany, dane w [m])

Lutowanie lub klejenie

O trwałości całego systemu rynnowego decydują połączenia.

Przedstawiamy porównanie technik mocowania poprzez lutowanie miękkie oraz klejenie.

Zobacz

Przykłady zastosowania

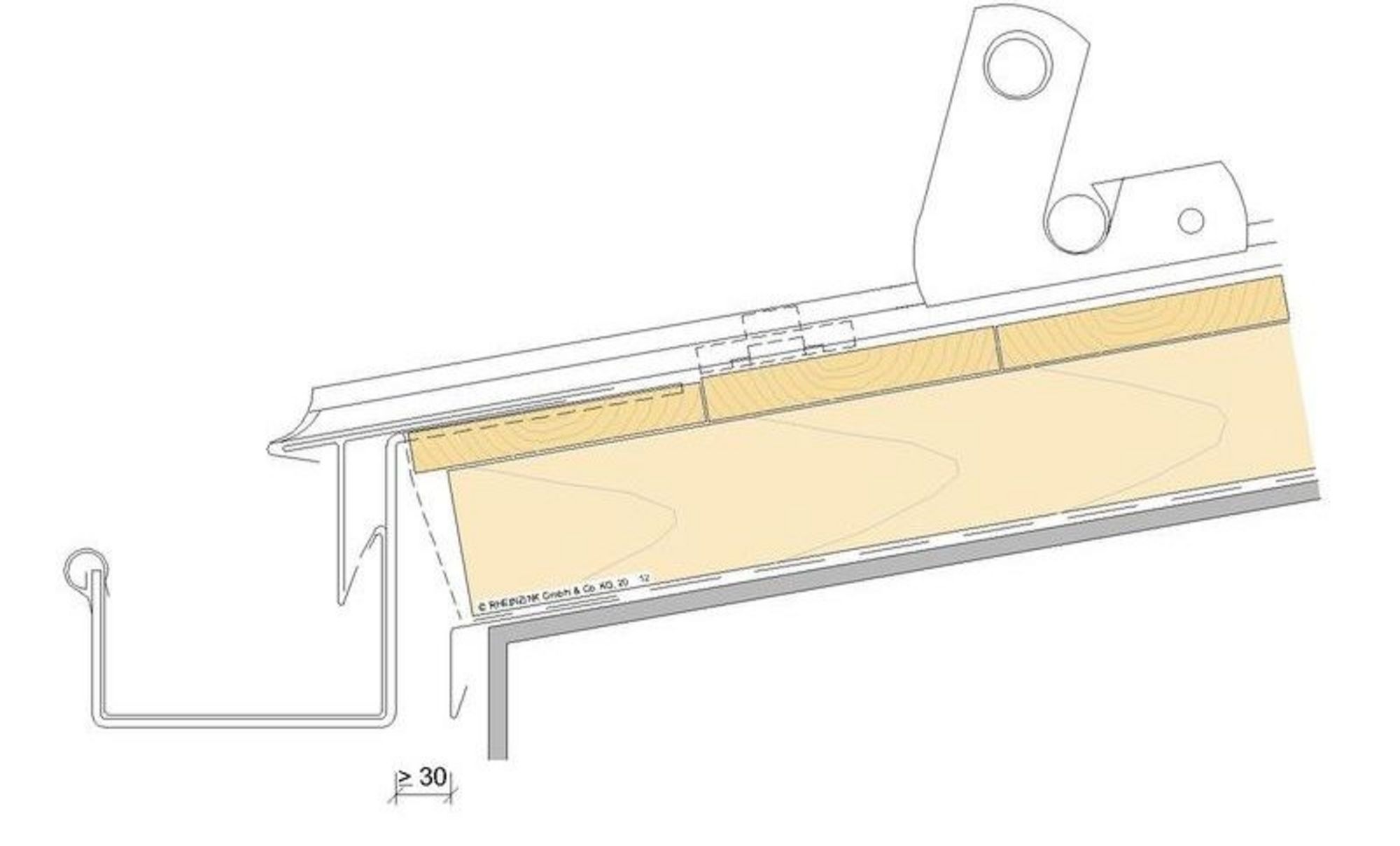

Rynna wisząca na okapie

  • Kompletny system rynnowy / odwodnienia dachu zgodnie z normą PN-EN 612
  • Montaż ze spadkiem lub bez
  • Wymiarowanie jako rynna podwieszana zgodnie z normą PN-EN 12056-3

Lutowane rynny wiszące mogą być instalowane bez spadku. Woda stojąca w rynnach w tym przypadku nie jest wadą. W przypadku silnych opadów deszczu, awaryjny odpływ odbywa się przez przednią krawędź rynny.

Poproś o detal

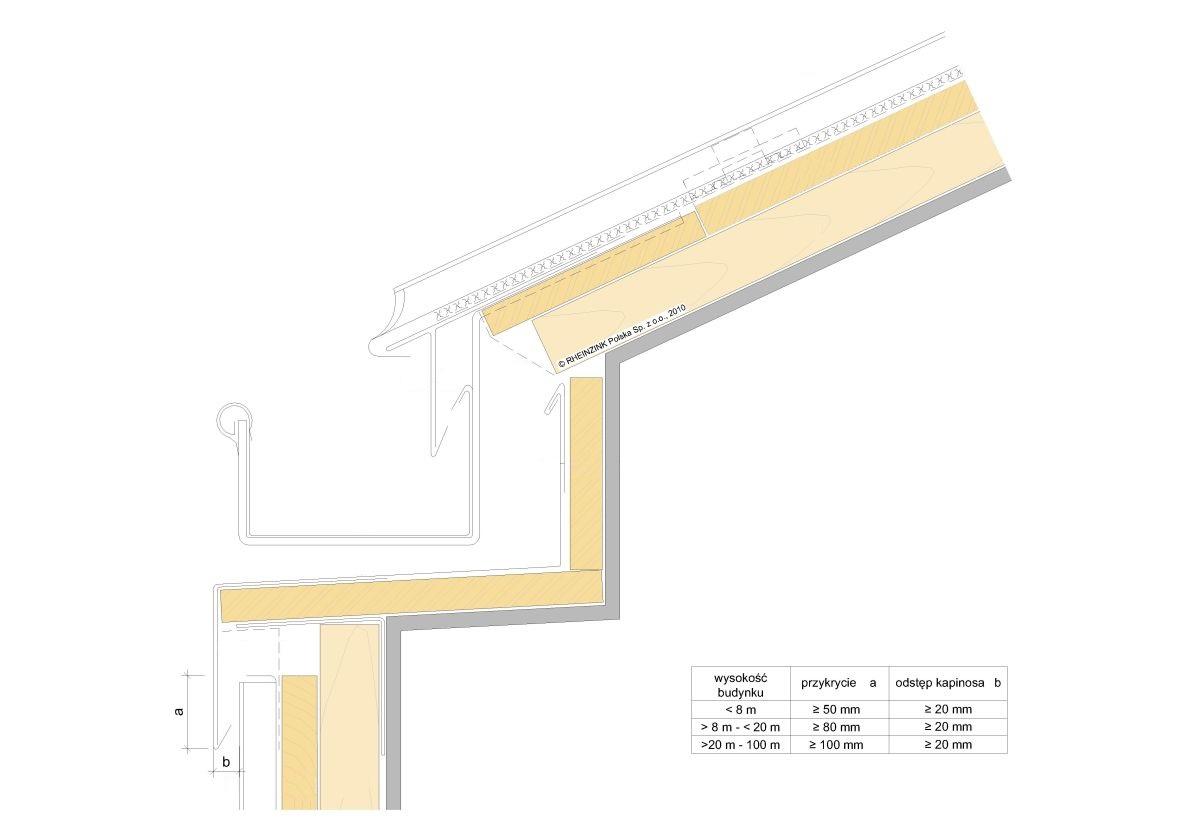

Rynna wisząca nad gzymsem

  • Odwodnienie dachu zgodnie z normą PN-EN 612
  • Montaż rynny ze spadkiem lub bez
  • Wymiarowanie jako rynna podwieszana zgodnie z normą PN-EN 12056-3

Rynna wisząca na gzymsie różni się od zwykłej wiszącej rynny jedynie występujacym dodatkowo gzymsem, który jest technicznie oddzielony od rynny.

Obróbkę blacharską gzymsu można wykonać z arkuszy w technologii podwójnego rąbka stojącego i pasów usztywniahących lub "na gładko", używając łącznika UDS lub za pomocą metody klejenia na pełnym poszyciu podkonstrukcji. Aby uniknąć zastoju wody minimalny spadek takiej obróbki blacharskiej nie powinien być mniejszy niż 3°.

Wyślij projekt do konsultacji

Kształty specjalne - Rynna ukryta szkrzynkowa

  • Rynna ukryta skrzynkowa
  • Możliwe jest zamontowania na zewnątrz jak i wewnątrz bryły budynku

Tak długo, jak rynna gzymsowa nie może odwadniać na zewnątrz, jest zaliczana do leżących wewnątrz. Wskazówki techniczne wraz z wymiarowaniem odwodnienia leżącego wewnątrz są zawarte w PN-EN 12056.

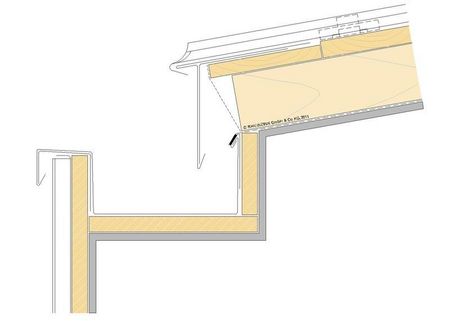

Rynny leżące za gzymsem i odprowadzające wodę na zewnątrz są traktowane jako rynny wiszące.  W zależności od długości gzymsu wykonać należy rynnę jedno lub dwu częściowo zgodnie z przekrojem. Ręcznie wykonana rynna skrzynkowa może być mocowana w hakach rynnowych wykonanych samodzielnie lub wstawiona w drewnianą podkonstrukcję na tzw. pełnym poszyciu.

Potrzebujesz detal? Masz pytania?

Wyslij projekt do konsultacji

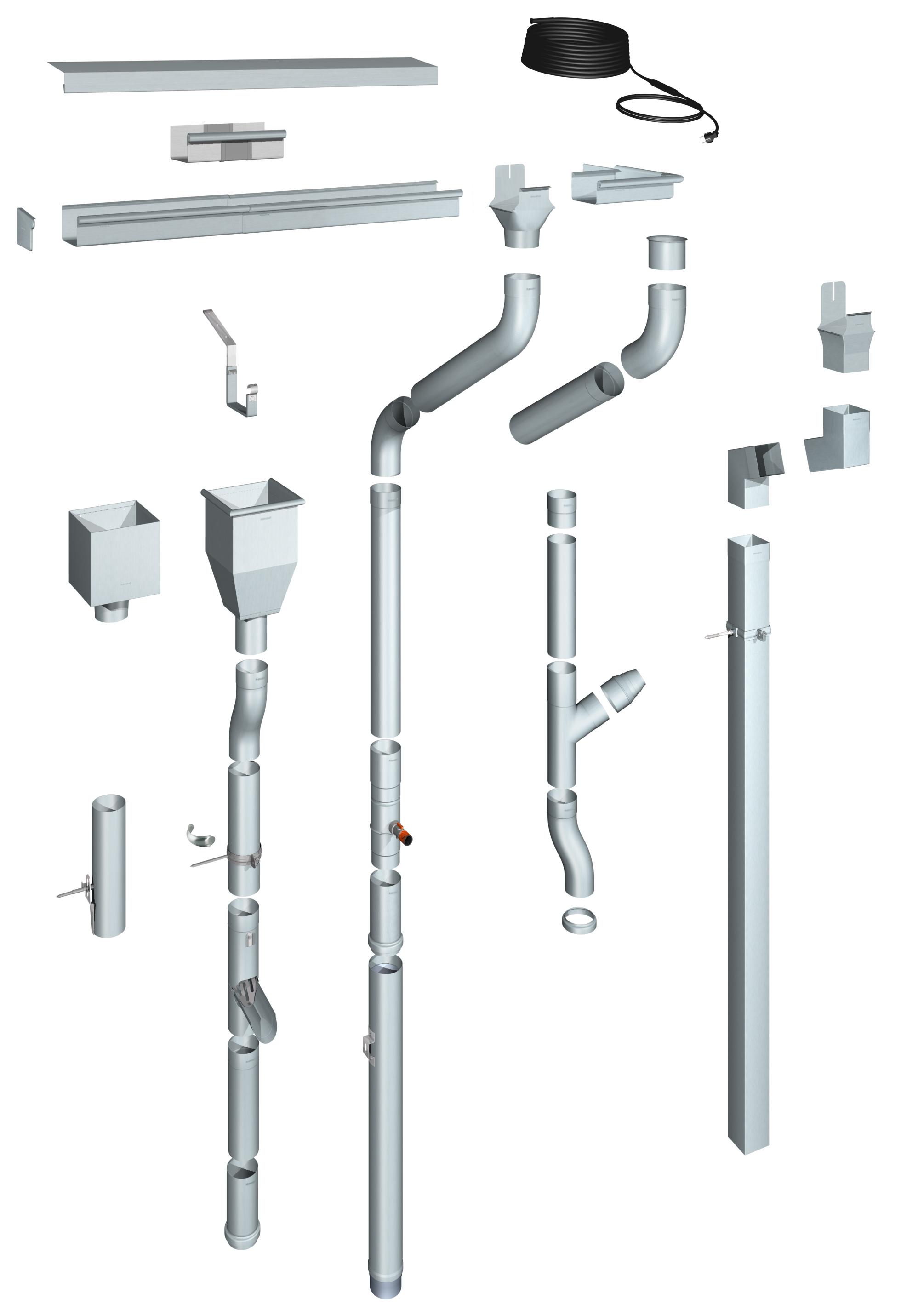

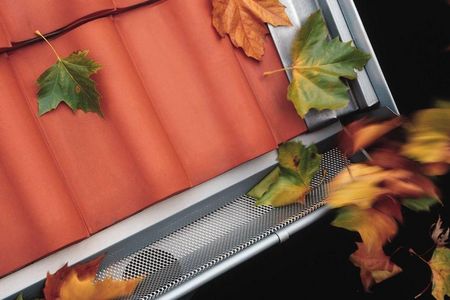

Akcesoria do systemów rynnowych RHEINZINK

Oferta RHEINZINK składająca się z ponad 500 artykułów zapewnia bezpieczeństwo i utrzymanie sprawnie działającego całego systemu odwodnienia dachu.

Wiedza specjalistyczna w zakresie akcesoriów, która gromadzimy w ścisłej współpracy z doświadczonymi rzemieślnikami, pozwala na opracowamie przydatnych akcesoriów, które dopracowujemy w procesie technologicznym na większa skalę.

Zobacz akcesoria

Obróbki blacharskie na wymiar

Podkreślenie estetyki okapu

Rynna prostokątna lub kwadratowa połączona z obróbką blacharską pozwalają uzyskać wyśmienity efekt — podkreślić estetykę budynku i ochronić przed oddziaływaniem warunków atmosferycznych.

Gotowe obróbki RHEINZINK na wymiar można wykonać zgodnie ze sztuka blacharską w technologii rąbka, łuski lub na gładko — bez widocznych wkrętów.

Więcej

Wybieraj sprawdzone rozwiązania

Nie buduj tymczasowo!

W RHEINZINK wiemy, że system rynnowy jest najbardziej eksploatowaną częścią dachu, w którym najsłabszy element decyduje o trwałości systemu i bezpieczeństwie budynku. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również pomoc w doborze właściwych rozwiązań i wyliczeniu ich kosztów. Bezpłatnie.

Skontaktuj się z nami
