System elewacji na rąbek kątowy RHEINZINK

Niezawodna metalowa elewacja z blachy tytan-cynk

Zalety elewacji na rąbek kątowy RHEINZINK

  • Niesamowity efekt cienia dzięki wyraźnemu podziałowi powierzchni
  • Możliwe układanie pionowo lub poziomo
  • Różnorodność zastosowań w projektach dzięki różnej długości i szerokości pasów
  • Możliwe do wykonania powierzchnie stożkowe oraz zaokrąglone wklęsłe i wypukłe

Zaakcentuj elewację. Zastosuj trwały i bezobsługowy tytan-cynk

System elewacji na rąbek stojący polega na łączeniu poszczególnych pasów blachy w kierunku podłużnym, a rąbek kątowy to typowa metoda stosowana na elewacjach. Odznacza się on mocniejszym od rąbka podwójnego zaakcentowaniem na płaszczyźnie elewacji dzięki szerokości rąbka ok. 12 mm. Szerokie zastosowanie maszyn profilujących wraz z minimalną ilością akcesoriów ułatwia pracę.

Samoodbudowująca się powierzchnia patyny oraz różne długości i szerokości pasów blachy pozwalają realizować bardzo finezyjne formy specjalne.

Wyślij projekt do konsultacji

Elementy składowe elewacji na rąbek RHEINZINK

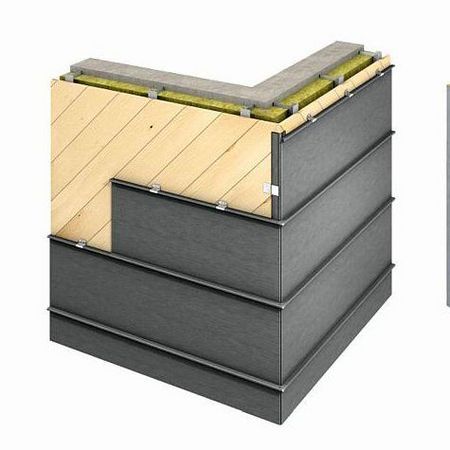

PodłożeParapet i nadprożePas blachyLapka ruchoma RHEINZINKLapka stała RHEINZINKNarożnik zewnętrznyNarożnik wewnętrzny

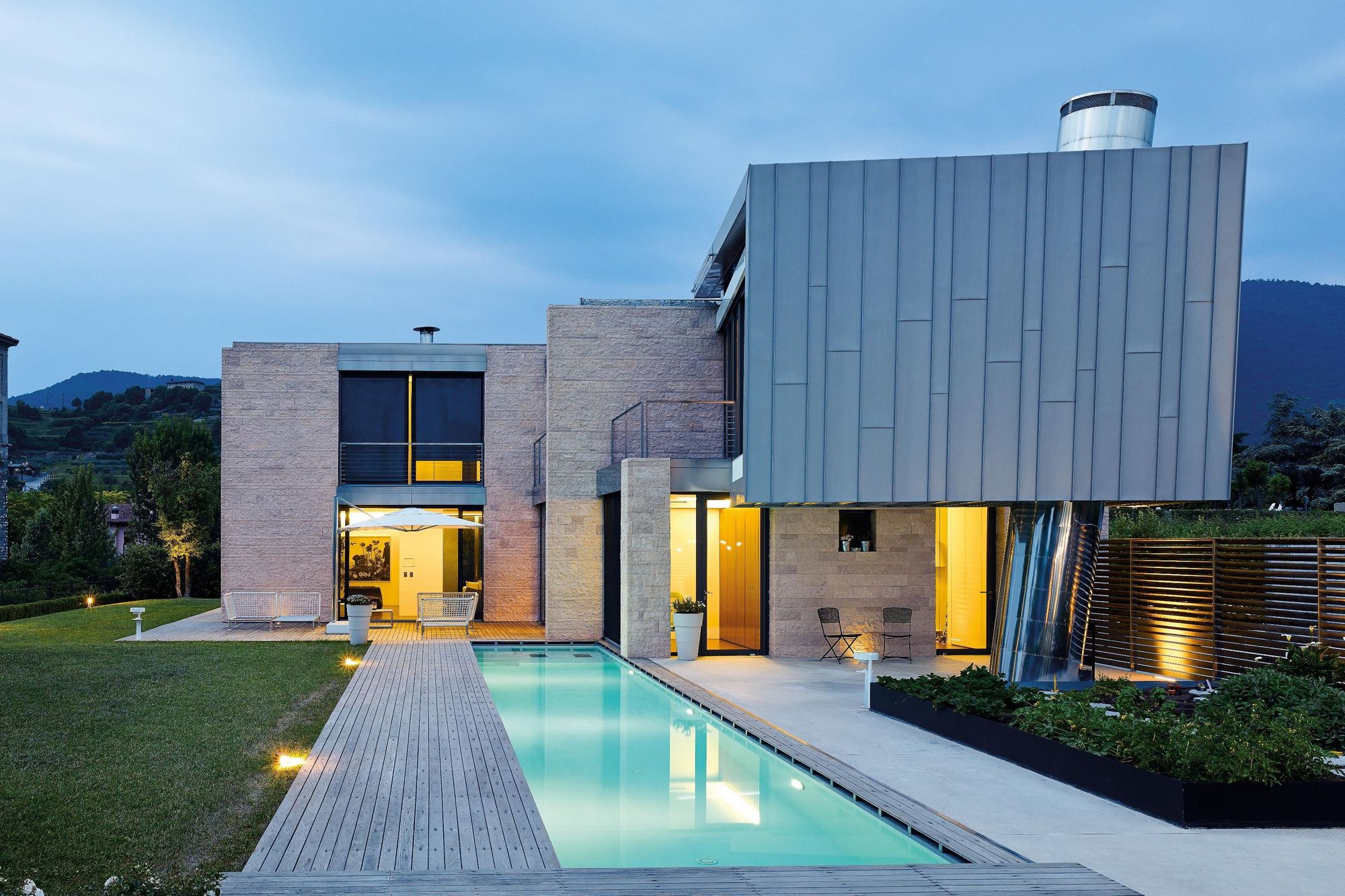

Nowoczesna elewacja. Zrównoważony materiał. Tradycyjne rozwiązania

System elewacji na rąbek kątowy RHEINZINK umożliwia indywidualne dopasowanie do projektu zarówno współczesnego, jak i zabytkowego, a sprawdzone elementy składowe systemu można łatwo dostosować do różnych kształtów budynków. Podobnie jak klasyczny system łusek na elewacji, system na rąbek kątowy RHEINZINK oferuje ciekawe możliwości układania, ma prosty system mocowania i jest najlepszym na rynku rozwiązaniem, gdyż jego podstawą jest zrównoważony materiał.

Charakterystyka systemu

Elewacja w technice rąbka kątowego z blachy tytan-cynk RHEINZINK to:

  • Odporność na skrajne warunki atmosferyczne i niesamowity efekt cienia dzięki wyraźnemu podziałowi powierzchni
  • Różnorodność zastosowań dzięki różnej długości i szerokości wstępnie profilowanych pasów
  • Możliwość układania pionowo lub poziomo, ze stykami krzyżowymi lub lustrzanie
  • Możliwe do wykonania stożkowych oraz zaokrąglonych wklęsle i wypukle powierzchni

Wyślij projekt do konsultacji

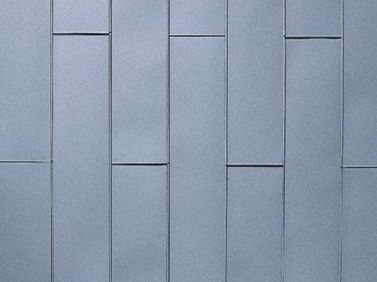

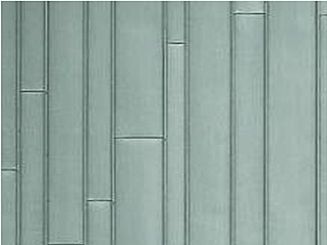

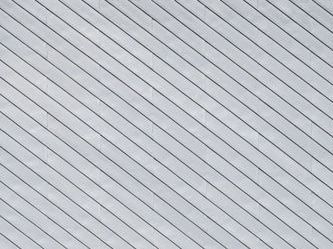

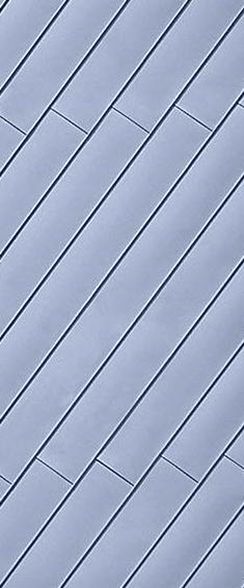

Rodzaje powierzchni elewacji na rąbek

Planowanie i realizacja

Opis systemu

  • okładziny elewacyjne
  • okładziny dla małych fragmentów elewacji (attyka, szczyt itp.)

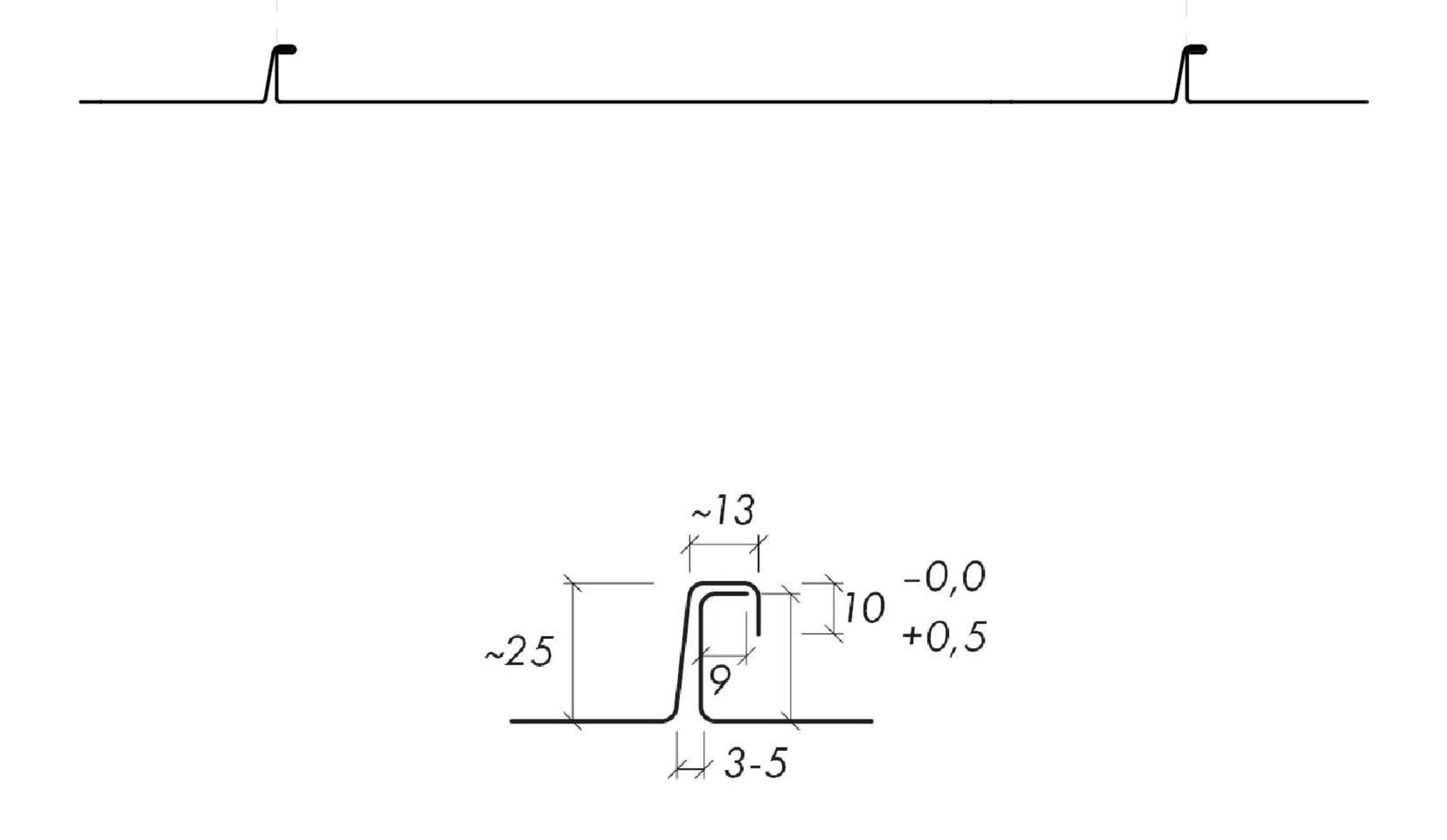

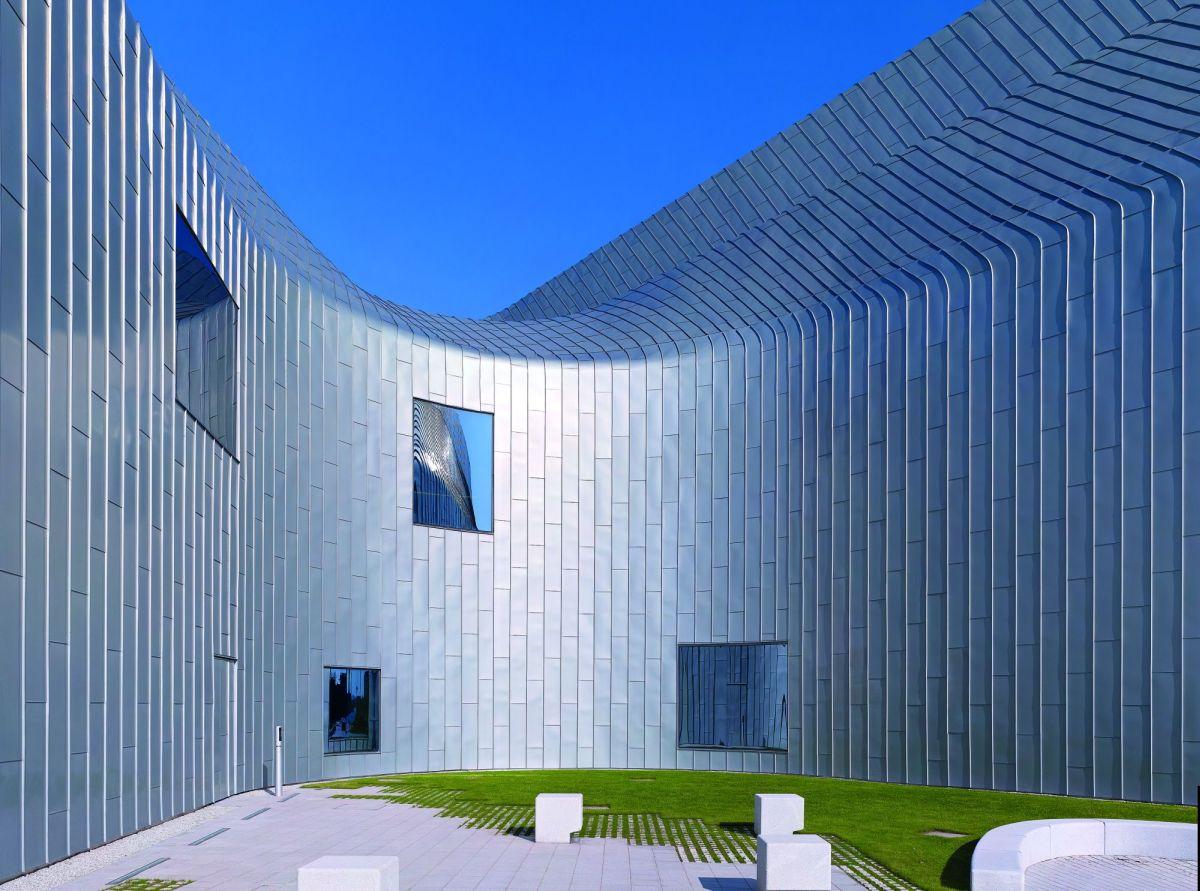

Przy wysokości ok. 25 mm i szerokości ok. 12 mm, w technologii stojącego rąbka kątowego RHEINZINK można w ciekawy sposób podzielić optycznie powierzchnie elewacji. Pasy blachy tytan-cynk układać można zarówno w pionie, poziomie jak i ukośnie.

Materiał jest dostarczany na plac budowy w formie prefabrykowanej i jest odpowiednio zapakowany. Istnieje także możliwość wykonania pasów blachy pod wymiar bezpośrednio na budowie przy pomocy profilarek przenośnych. Kątowy rąbek stojący wyróżnia się szczególnie niewielkimi nieprężeniami materiału. W przeciwieństwie do podwójnego rąbka stojącego stosowanego na dachu w tej technologii zamykane maszynowo lub ręcznie jest tylko jedno ramię.

Wymiary i grubości blachy

  • Szerokość pasa < 430 mm (szerokość taśmy 500 mm)
  • Grubość materiału od 0,8 mm
  • Ograniczona długość pasa maks. 6,0 m
  • Optymalna maks. 4,0 m

Do elewacji wentylowanych w technice rąbka kątowego zalecamy stosowanie pasów blachy RHEINZINK o szerokości 430 mm lub mniejszych. Zaletą jest także wykonanie pasów z arkuszy za pomocą małej krawędziarki. Tego typu zabiegi znacznie obniżają prawdopodobieństwo falowania materiału.

Z uwagi na wygodę pracy powinno się zredukować długość pasów blachy do maks. 6,0 m. Optymalną redukcję falowania blachy osiąga się przy długościach pasów do 4 m. Pasy łączone są ze sobą przy pomocy prostego felca poprzecznego.

Formy specjalne

  • wklęsłe i wypukłe panele
  • panele stożkowe i zwężające się

Minimalny promień dla wypukło zaokrąglonych prefabrykowanych paneli wynosi 0,6 m. Począwszy od promienia powyżej 12 m nie jest konieczne wykonywanie wstępnie zaokrąglanych pasów. W przypadku mniejszych promieni panele należy wykonać  ręcznie na krawędziarce lub maszynie profilującej, a następnie odpowiednio uformować przy pomocy narzędzi ręcznych do wykonywania łuków.

W przypadku wklęśle zaokrąglonych powierzchni musi nastąpić zciśnięcie krawędzi rąbka, co jest bardziej trudne w wykonaniu niż rozciąganie. Minimalny promień wklęśle zaokrąglonych, prefabrykowanych pasów wynosi dlatego 2,5 m. Począwszy od promienia 20 m nie ma konieczności układania uprzednio zaokrąglanych pasów.

Do wykonania elewacji z zaokrąglonymi powierzchniami stosowane są pasy stożkowe. Szerokość pasa w przypadku pasów stożkowych powinna być ze względów wykonawczych utrzymana w przedziale 100 mm i  730 mm oraz uzależniona od lokalnie panującego naporu wiatru.

Wyślij projekt do konsultacji

Mocowanie RHEINZINK-CLIPFIX

Rozwiązanie do elewacji na rąbek stojący RHEINZINK CLIPFIX  pozwala jednocześnie uzyskać wytrzymałe połączenia wraz z niskimi nakładami pracy. Zwiększone odległości mocowania pozwalają na znaczną redukcję nakładów montażowych, zapewniając oszczędność czasu i ilości łąpek.

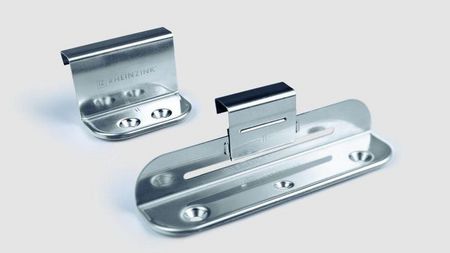

Integralnym elementem systemu są innowacyjne łapki stałe i przesuwne o zwiekszonej wytrzymałości 600N wykonane z blachy nierdzewnej. Już na etapie projektowania zostały one poddane symulacji naturalnych obciążeń spowodowanych porywami wiatru w okresie 50 lat oraz ruchów spowodowanych rozszerzaniem się materiału w okresie 20 lat.

Mocowane łapek do podłoża (zarówno z desek, jak i płyt OSB) odbywa się za pomocą odpornych na korozję wytrzymałych wkrętów CLIPFIX wykonanych ze stali nierdzewnej lub jako ocynkowane. Są one bardziej odporne na obciążenia niż używane dotychczas gwoździe, co pozwala na bezpieczniejsze i pewne mocowanie łapek.

RHEINZINK-CLIPFIX to:

  • Sprawdzony sposób mocowania do desek lub płyt drewnopochodnych
  • Dopracowane wytyczne oparte o tabele obciążeń
  • Większa wytrzymałość i szybszy montaż dzięki mniejszej ilością łapek
  • Kompleksowe rozwiązanie do elewacji na rąbek stojący
  • Dostosowany do mat strukturalnych AIR-Z oraz VAPOZINC
  • Zestaw łatwy w transporcie, przechowywaniu i pracy
  • Kompleksowe rozwiązanie dla profesjonalistów


Dowiedz się więcej o Clipfix
