Akcesoria do systemów pokryć dachowych RHEINZINK

Dla prostego, szybkiego i bezpiecznego montażu dachów

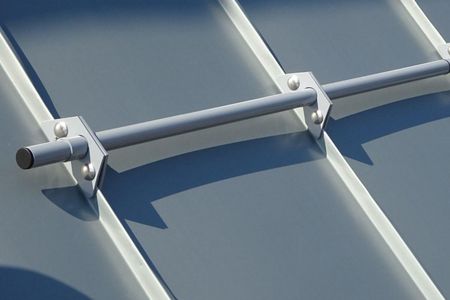

Oprócz dopasowanych rozwiązań systemowych oferujemy również odpowiednie akcesoria dachowe. W zależności od rodzaju dachu obejmują one system mocowania CLIPFIX lub system zapór sniegowych S5. Ponadto zalecamy produkty innych dostawców, które są dostosowane do pokryć dachowych z tytan-cynku - na przykład ochronę przed upadkiem firmy Pohl lub system ochrony przed śniegiem HEUEL.

Bezpieczne dachy z szybkim montażem. Wybrane akcesoria

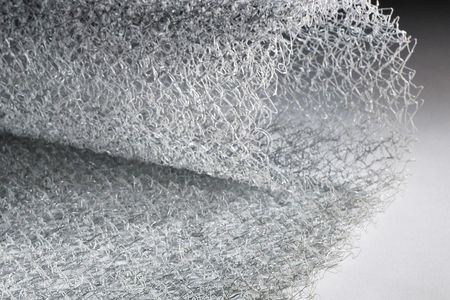

Maty strukturalne VAPOZINC® i AIR-Z®

Czy i kiedy stosować?

Problem zamykanej wilgoci w konstrukcjach budowlanych jest znany od 1910 roku. W obecnych czasach, zwłaszcza przy poddaszach użytkowych, ten problem jest nasilony jak nigdy dotąd. Dla metalowych dachów układanych na rąbek stojący lub na listwę RHEINZINK wprowadził właściwe rozwiązania - maty strukturalne VAPOZINC® i AIR-Z®, włączając je do swojego stałego programu dostaw.

Program dostaw

Mata strukturalna z folią paroprzepuszczalną VAPOZINC®

  • Łatwe układanie
  • Materiał otwarty dyfuzyjnie, regulujący poziom wilgoci
  • Doskonałe rozwiązanie problemu zamkniętej wilgociw konstrukcjach budowlanych
  • Dwustronna krawędź z taśmą klejącą, umożliwiająca szczelne łączenie podłużne
  • Polecana zwłaszcza na podłoża nieabsorbujące wilgoci, np. z płyty OSB

VAPOZINC® to mata strukturalna firmy RHEINZINK stosowana w pokryciach z blachy. Jest to warstwa maty ułożonej na otwartej dyfuzyjnie folii wstępnego krycia, posiadającej dwustronną krawędź samoklejącą. Produkt ten rozwiązuje problem „punktu rosy”, pojawiający się zwłaszcza przy poddaszach użytkowych - odprowadza ewentualne skropliny i uniemożliwia ich przedostawanie się w konstrukcję lub ocieplenie dachu. VAPOZINC® stosuje się na podłożach nieabsorbujących wilgoci, np. z płyty OSB.

Strukturalna warstwa rozdzielająca VAPOZINC® poprzez zastosowaną folię paroprzepuszczalną nie tylko zmniejsza ilość przedostającej się w fazie budowy wilgoci, ale także umożliwia jednoczesne osuszanie się dachu. Szeroki na 10 cm pasek samoklejący chroni nie tylko obszar łączenia, ale i zabezpiecza podczas fazy budowy przed deszczem oraz wiatrem. VAPOZINC® pozwala na oddychanie konstrukcji oraz zabezpiecza przed zbierającą się pod pokryciem dachowym wilgocią, trwale chroniąc przed korozją biologiczną oraz gniciem.

Dane techniczne:
•    Masa rolki:  18 kg na powierzchnię 42 m2
•    Szerokość krycia:  1,4 m (szerokość całkowita 1,50 m)
•    Długość rolki:  30 m
•    Średnica rolki:  0,55 m
•    Masa:  400 g/m²
•    Odporność na rozrywanie:  dł. > 4,0 kN/m szer. > 2,8 kN/m wg EN 12311-1
•    Wodoszczelność:  klasa W 1 wg EN 13859-1
•    Wartość Sd:  0,02-0,01 m wg EN 1931
•    Zakres temperatur:  - 40 °C do + 80 °C
•    Temperatura układania:   > - 5°C
•    Klasa palności EN 13501:  E

Wyślij projekt do konsultacji lub poproś o próbki.

Kontakt

Mata strukturalna bez folii AIR-Z®

  • Dachy metalowe o nachyleniu między 5° a 15° z zaimpregnowaną konstrukcją dachową
  • Reguluje wilgoć i jest polecana szczególnie w konstrukcjach z zastosowaniem szczelnych warstw rozdzielających, np. z bitumu
  • Poprawia właściwości tłumienia hałasu
  • Sprawdzone rozwiązanie do dachów w technologii rąbka stojącego oraz listwy
  • Polecana zwłaszcza przy poddaszach użytkowych

Przy poddaszach użytkowych i małym nachyleniu dachu na którym będzie układana blacha na pełnym deskowaniu zaleca się stosowanie maty strukturalnej AIR-Z®.  Najczęściej służąc jako uzupełnienie, znajduje ona zastosowanie na podłożach nieabsorbujących wilgoci (np. na warstwach rozdzielających z pap bitumicznych). Produkt ten rozwiązuje problem ”punktu rosy” pojawiający się zwłaszcza przy poddaszach użytkowych, odprowadzając ewentualne skropliny bez możliwości przedostawania się ich w konstrukcję lub ocieplenie dachu.

Maty strukturalne nie tylko ułatwiają wysychanie przedostającej się pod powierzchnię dachu nieplanowanej wilgoci, lecz także umożliwiają wyrównanie podkonstrukcji z desek (do około 2 mm). Dodatkową zaletą AIR-Z® jest ułatwianie przesuwania się dłuższych pasów blachy pod wpływem temperatury i uniknięcie niebezpieczeństwa związanego z nie dokładnie wbitym gwoździem. Kolejną zaletą jest, w zależności od rodzaju wykonanej konstrukcji, polepszenie wartości tłumienia hałasu – aż do 9 dB (A).

Dane techniczne:

  • Masa rolki:  około 16 kg na powierzchnię 75 m2
  • Szerokość rolki:  1.0 m
  • Długość rolki:  75 m
  • Średnica rolki:  0.85 m
  • Masa:  210 g/m²
  • Odporność na rozrywanie:  dł. 1,3 kN/m, poprz. 0,8 kN/m
  • Temperatura układania:  > - 5°
  • Zakres temperatur:  - 40 °C do + 80 °C
  • Klasa palności wedle EN 13501:  E

Wyślij projekt do konsultacji lub poproś o próbki.

Kontakt

System mocowania RHEINZINK-CLIPFIX®

Opis systemu

  • Sprawdzony sposób mocowania do desek lub płyt drewnopochodnych
  • Dopracowane wytyczne oparte o tabele obciążeń
  • Większa wytrzymałość i szybszy montaż dzięki mniejszej ilości łapek
  • Kompleksowe rozwiązanie do dachów na rąbek stojący
  • Dostosowany do mat strukturalnych AIR-Z oraz VAPOZINC
  • Zestaw łatwy w transporcie, przechowywaniu i pracy
  • Kompleksowe rozwiązanie dla profesjonalistów

RHEINZINK-CLIPFIX. Wytrzymałe połaczenia i szybka praca.

Jest to rozwiązanie do dachów na rąbek stojący składający się z kilku dobrze przemyślanych i doskonale dopasowanych komponentów i pozwalający uzyskać jednocześnie wytrzymałe połączenia wraz z niskimi nakładami pracy.

Składniki

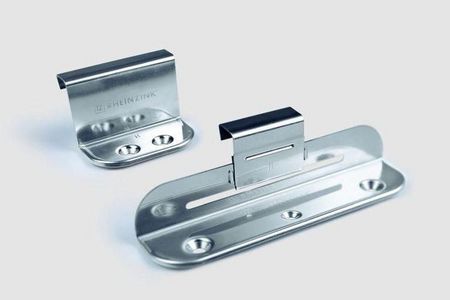

Łapki o nośności 600N

Integralnym elementem systemu są innowacyjne łapki stałe i przesuwne o zwiekszonej wytrzymałości wykonane z blachy nierdzewnej. Już na etapie projektowania zostały one poddane symulacji naturalnych obciążeń spowodowanych porywami wiatru w okresie 50 lat oraz ruchów spowodowanych rozszerzaniem się materiału w okresie 20 lat.

Zwiększone odległości mocowania pozwalają na znaczną redukcję nakładów montażowych, zapewniając oszczędność czasu i ilości łąpek. Aby rozróżnić łapki dla danego zastosowania, zostały one oznaczone wytłoczonym stemplem:

  • Standardowe zastosowanie ST, bezpośrednie układanie na deskach
  • H - łapki mocowane na strukturalnej warstwie VAPOZINC i AIR-Z, na podłożu z płyty OSB



Wkręty odporne na korozję

Mocowane łapek do podłoża (zarówno z desek, jak i płyt OSB) odbywa się za pomocą odpornych na korozję wytrzymałych wkrętów CLIPFIX. Są one bardziej odporne na obciążenia niż używane dotychczas gwoździe, co pozwala na bezpieczniejsze i pewne mocowanie łapek. W ofercie posiadamy wkręty dwóch typów:

  • ocynkowane (powlekane powłoką e-coating)
  • ze stali nierdzewnej

Ze względu na oszczędność czasu zachęcamy do stosowania wkrętów CLIPFIX dostępnych w taśmie.



Dedykowana nasadka RHEINZINK-CLIPFIX wraz z wkrętarką

Opcjonalnym elementem systemu jest, zaprojektowana we współpracy z renomowanym producentem elektronarzędzi firmą FEIN, wkrętarka z dedykowaną nasadką CLIPFIX. To właśnie ten innowacyjny dodatek „made in Germany” pozwala połączyć szybkość z precyzją.

W oparciu o uzyskane dane z komory ciśnieniowej mocowanie każdej łapki jest możliwe za pomocą dwóch (zamiast trzech) wkrętów, zapobiegając jednoczesnie przekręcaniu się i ewentualnej deformacji łapek.

Jestes zainteresowany przetestowaniem narzędzia? Daj nam znać!



Program dostaw

Film montażowy

Niniejszy film przedstawia przydatne wskazówki, a także czas mocowania łapek do podłoża w porównaniu z innymi konwencjonalnymi metodami montażu. Zobacz więcej pomocnych filmów montażowych RHEINZINK na naszej stronie lub zasubskrybuj nasz kanał RHEINZINK na YouTube - otrzymasz powiadomienie o nowym materiale jako pierwszy.

Dodatkowe uszczelnianie rąbka

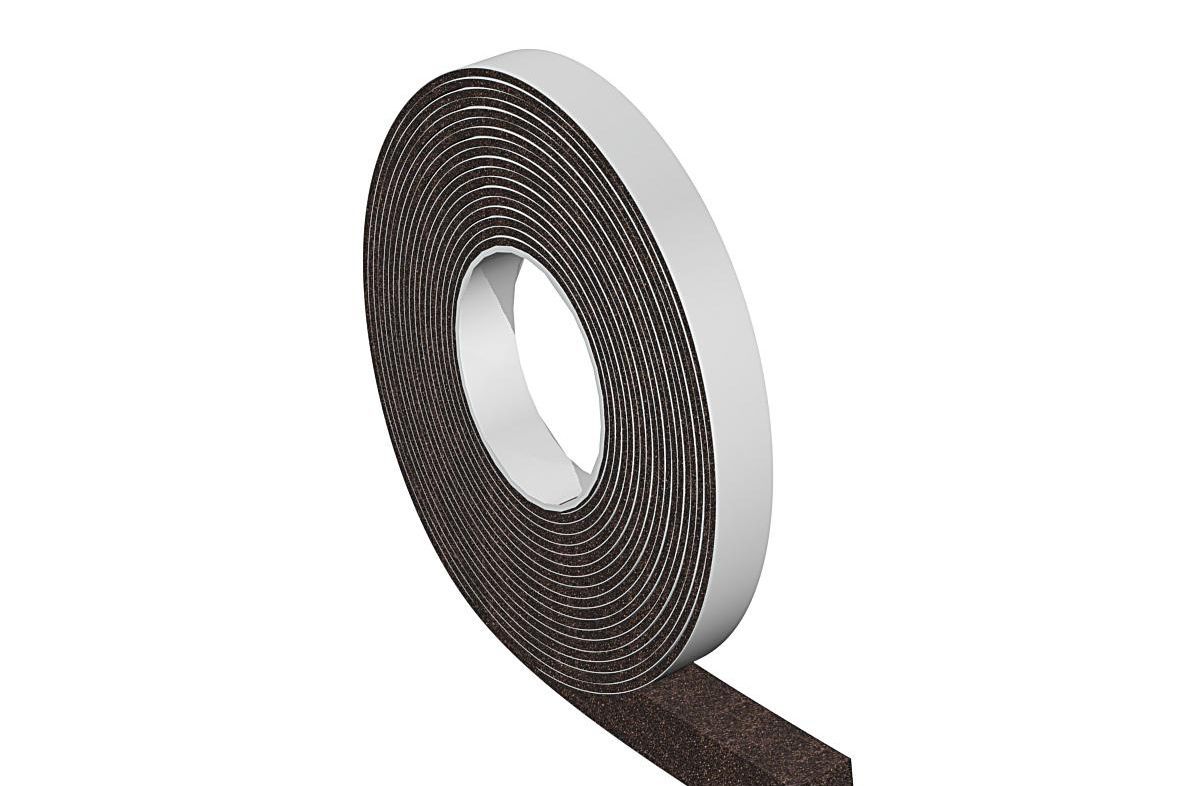

Taśmy uszczelniające rąbek

Taśmy uszczelniające rąbek stojący mogą być stosowane jako dodatkowe uszczelnienie rąbka przy spadku dachu od 5° do 10°. Szczególnie zalecamy stosowanie taśm uszczelniających w obszarach o dużych opadach śniegu.

Uwaga:
podczas niekorzystnych warunków pogodowych występujących w trakcie montażu odradzamy mocowanie taśm uszczelniających.

System chroniący przed osunięciem się z dachu

Przepisy dotyczące montażu

Temat ochrony przed upadkiem z dachu to niezliczona ilość przepisów i norm. Każdy architekt, pracodawca, właściciel nieruchomości itd., zobowiązany jest do zapewnienia osobom poruszającym się po dachu odpowiedniego poziomu bezpieczeństwa. Biorąc pod uwagę niebezpieczne cechy pracy, np. przy odśnieżaniu dachów, bardzo istotnym z punktu widzenia bezpieczeństwa pracowników staje się prawidłowy dobór sprzętu chroniącego przed upadkiem z wysokości.

Zachęcamy do zapoznania się z najnowszymi przepisami zawartymi m.in. w PN-EN 795, PN-EN 516, PN-EN 517 oraz do zasięgnięcia informacji u producentów poszczególnych systemów bezpieczeństwa lub w zawodowych organizacjach, zrzeszeniach i związkach.

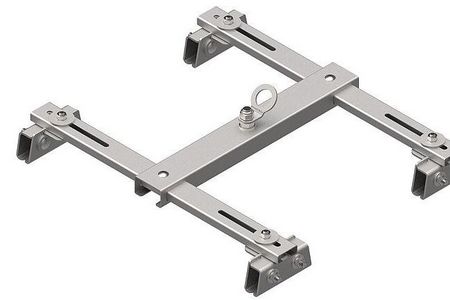

System do dachów na rąbek

  • Bezinwazyjne mocowanie
  • Spełnia rolę mocowania i zarazem systemu chroniącego przed upadkiem z dachu
  • Sprawdzony system dla dachów RHEINZINK na rąbek stojący wedle PN-EN 795, klasa A2 oraz klasa C
  • Dopuszczony do obciążeń poprzez szczyt i okap
  • Możliwe bezinwazyjne przenoszenie ciężarów przez rąbki stojące

Firma INNOTECH oferuje we współpracy z firmą RHEINZINK opatentowany system ochrony i zabezpieczenia przed upadkiem z wysokości / osunięciem się z dachu. System ten dedykowany jest dla dachów RHEINZINK na rąbek stojący i pozwala w przypadku upadku dekarza rozłożyć siły tak, aby siłę uderzenia przejęła konstrukcja, a nie pasy blachy. Obowiązujące wymogi wg normy PN-EN 795 są także spełniane częściowo także przez inne systemy, gdyż w tej normie jest opisywana tylko i wyłącznie nośność poszczególnych mocowań, a nie całej podkonstrukcji. Dlatego też zalecamy taki system, który uwzględnia maksymalne bezpieczeństwo.

Wskazówki: kotwa dachowa dopuszczona jest do nachyleń dachu do 25°. Pasy blachy RHEINZINK mocować należy do nośnego podłoża zgodnie z zaleceniami producenta. Maksymalny odstęp między mocowaniami wynosi 35 cm.

Wyślij projekt do konsultacji

System do dachów na listwę Klick

Idealnym rozwiązaniem dla systemu zatrzaskowych listew RHEINZINK Klick to produkt firmy Pohl. W konstrukcję wkręcana jest rura ze stali szlachetnej wraz z oczkiem. Następnie następuje odkręcenie (poluzowanie) Secupoint. Na oczko nakładana jest  odpowiednio dobrana i dopasowana zaślepka i następuje ponowne, tym razem już końcowe dokręcenie systemu ochronnego Secupoint do podkonstrukcji. Ostatnią czynnością którą należy wykonać to odpowiednie uszczelnienie otworu mocowania systemu Secupoint. Uszczelnienie następuję poprzez założenie obejmy z EPDM.

Secupoint® spełnia normy DIN EN 795, Klasa A + B + C.

Szczegółowe informacje dotyczące montażu, raportów kontrolnych oraz warunków dostaw otrzymacie Państwo bezpośrednio w firmie Pohl:

DWS Pohl GmbH
Nickepuetz 33
52349 Düren
T: +49 2421 96 58-0
F: +49 2421 96 58-90
www.dws.pohlnet.com

Haki bezpieczeństwa

Haki bezpieczeństwa oraz kotwy dachowe mocowane są do przenoszącej obciążania podkonstrukcji muszą wytrzymywać również obciążenia dynamiczne, tzw. siły "szarpiące". Dlatego penetracja pokrycia dachowego RHEINZINK jest nieunikniona.

Systemy haków bezpieczeństwa, które sprawdziły się w systemach pokryć dachowych RHEINZINK składają się z dwóch, mocno połączonych ze sobą płyt z odlewanego aluminium z uszczelką EPDM, które przy pomocy wkrętów ze stali szlachetnej są mocowane bezpośrednio do konstrukcji dachu.

Blacha jest wycinana w odpowiednim miejscu i w taki sposób, by gwarantować możliwość ruchów termicznych blachy, wynikających z różnicy temperatury.

System HEUEL jest jednym z takich systemów dostosowanych do przymocowania środków ochrony indywidualnej (ŚOI) lub zbiorowej (ŚOZ), np. drabin dekarskich czy uprzęży.

Szczegółowe informacje, instrukcje montażu, raporty z testów, a także warunki dostawy i ceny są dostępne bezpośrednio w Heuel:

Josef Heuel and Sons GmbH
W Lindhövel 3
D - 59846 Sundern-Hachen
T: +49 2935 9666-0
F: +49 2935 9666-60
www.heuel.de

* Zachęcamy do zapoznania się z najnowszymi przepisami zawartymi m.in. w PN-EN 795, PN-EN 516, PN-EN 517 oraz do zasięgnięcia informacji u producentów poszczególnych systemów bezpieczeństwa lub w zawodowych organizacjach, zrzeszeniach i związkach.

Systemy komunikacji dachowej

Zalecenia

Rodzaj stosowanych systemów komunikacji dachowej jest określany w każdym kraju odrębnie. System komunikacji dachowej, w tym stopnie kominiarskie, podesty jak i mocowania powinny być dopasowane do specyfiki systemu pokrycia dachowego RHEINZINK oraz muszą być dopuszczone do użytki i spełniać obowiązujące normy PN-EN 516 oraz PN-EN 517.

Zalecamy takie sposoby montażu stopni kominiarskich oraz podestów, które nie przebijają blachy i są mocowane za pomocą zacisków do rąbka stojącego.

Systemy komunikacji dachowej

RHEINZINK, jako wiodący dostawca rozwiązań z tytan-cynku posiada w swojej ofercie:

  • Sprawdzone rozwiązania na wielu rynkach
  • Stabilny system mocowania z możliwością regulacji do kąta nachylenia dachu ≤ 40°
  • Uniwersalne mocowanie stopni lub rusztów komunikacji dachowej dobrane do blachy na podwójny rąbek stojący
  • Mocowanie zapewniające swobodę ruchów termicznych blachy
  • Rozwiązanie bez dziurawienia pokrycia
