Maty strukturalne AIR-Z® i VAPOZINC® do dachów z blachy

Zalety warstw przekładkowych RHEINZINK

  • Łatwe układanie
  • Doskonałe rozwiązanie problemu zamkniętej wilgoci w dachu
  • Poprawiają właściwości tłumienia hałasu
  • Sprawdzone rozwiązanie do dachów na rąbek oraz listwę
  • Polecana zwłaszcza przy poddaszach użytkowych

Problem zamykanej wilgoci w konstrukcjach budowlanych jest znany od dawna. Temat warstw rozdzielających został poruszony jeszcze w 1910 roku w austriackim fachowym czasopiśmie dla blacharzy „Österreicher Spenglerzeitung“, omawiając zjawisko tzw. "punktu rosy".

Dla metalowych dachów układanych na rąbek stojący lub na listwę RHEINZINK wprowadził właściwe rozwiązania - maty strukturalne AIR-Z® i VAPOZINC® włączając je do swojego stałego programu dostaw.

Zobacz Program dostaw

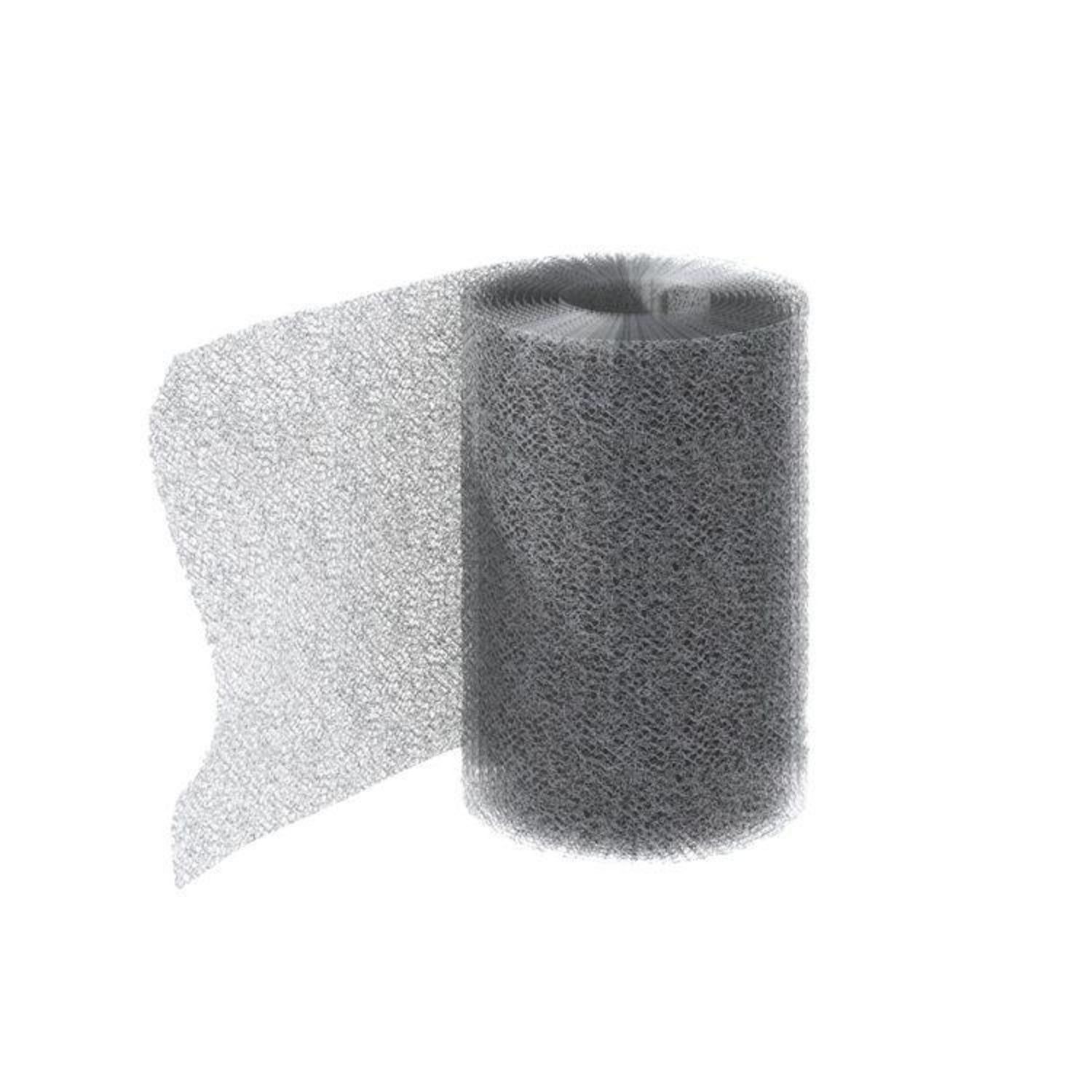

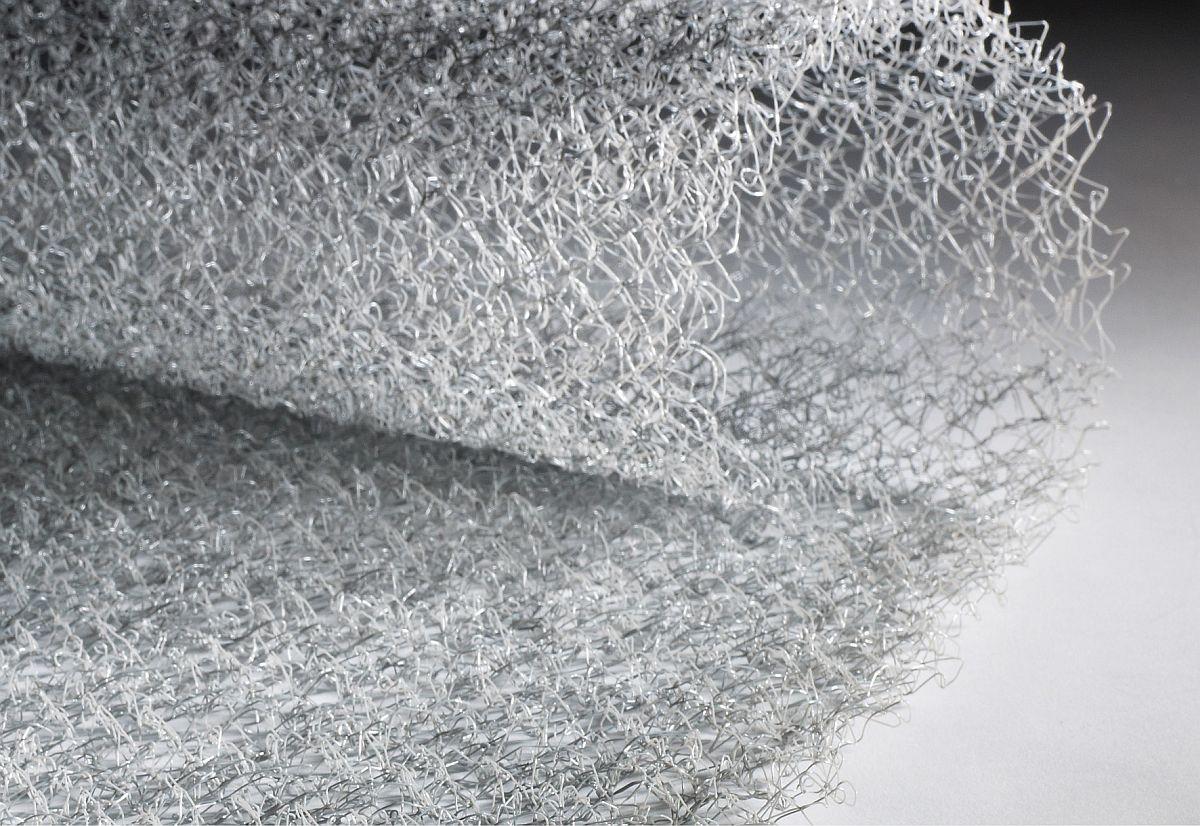

Mata strukturalna AIR-Z® bez folii

Standardowe zalecenia konstrukcyjne RHEINZINK umożliwiają układanie blachy bezpośrednio na deskowaniu z nieimpregnowanych i oheblowanych desek. W sytuacji, kiedy występuje jedna z okoliczności:

  • poddasze użytkowe
  • mały spadek dachu (między 5° a 15°),
  • zaimpregnowane pełne deskowanie lub
  • leżąca na deskach papa podkładowa,

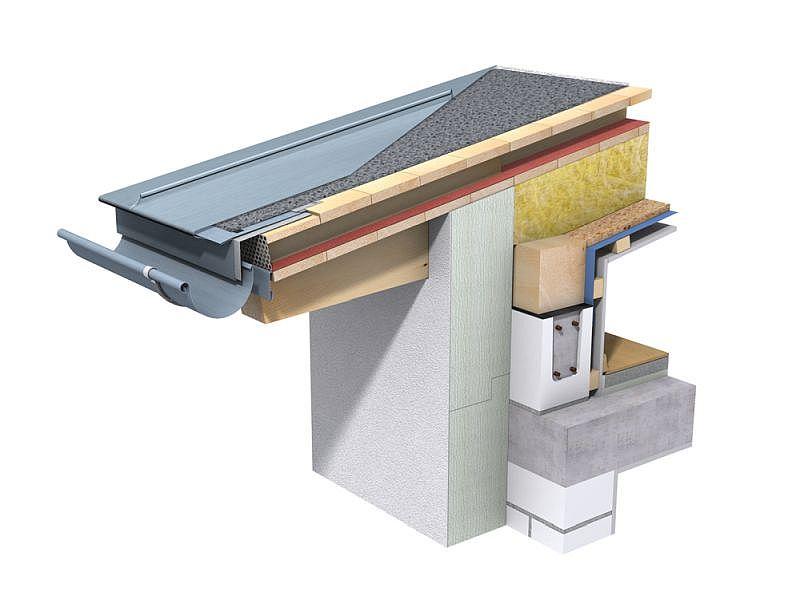

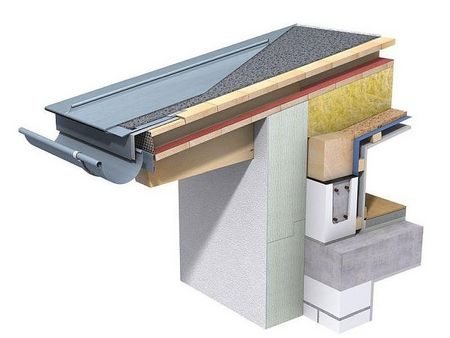

zaleca się stosowanie maty strukturalnej AIR-Z® pod blachą.

Mata strukturalna AIR-Z® jest wykonana z poliamidu 6 i rozwiązuje problemy wynikające ze zjawiska ”punktu rosy” wystepujący w przegrodach dachowych. Ewentualne skropliny pod spodem blachy są odseparowywane od zaimpregnowanego lub szczelnego podłoża  — nie dopuszczając do korozji lub gnicia.  Mata AIR-Z® jest odporna na wysokie i niskie temperatury oraz agresywne środowisko chemiczne.

Dane techniczne

  • Masa rolki:  około 16 kg na powierzchnię 75 m2
  • Szerokość rolki:  1.0 m
  • Długość rolki:  75 m
  • Średnica rolki:  0.85 m
  • Masa:  210 g/m²
  • Odporność na rozrywanie:
    dł. 1,3 kN/m,
    poprz. 0,8 kN/m
  • Temperatura układania:  > - 5°
  • Zakres temperatur:  - 40 °C do + 80 °C
  • Klasa palności wedle EN 13501:  E
  • Materiał podstawowy: Poliamid 6



Pobierz PDF  Zamów próbki

Przykłady stosowania

  • Dachy metalowe o nachyleniu między a 15° z zaimpregnowaną konstrukcją dachową

  • Reguluje wilgoć i jest polecana szczególnie w konstrukcjach z zastosowaniem szczelnych warstw rozdzielających, np. z bitumu

  • Poprawia właściwości tłumienia hałasu

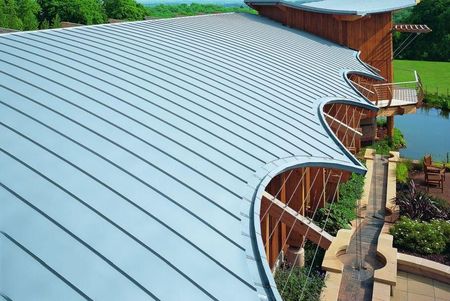

  • Sprawdzone rozwiązanie do dachów w technologii rąbka stojącego oraz listwy

  • Polecana zwłaszcza przy poddaszach użytkowych

Maty strukturalne ułatwiają wysychanie przedostającej się pod powierzchnię dachu nieplanowanej wilgoci oraz umożliwiają wyrównanie podkonstrukcji z desek (do około 2 mm). Dodatkową ich zaletą jest ułatwianie przesuwania się dłuższych pasów blachy pod wpływem temperatury i uniknięcie niebezpieczeństwa związanego z niedokładnie wbitym gwoździem. W zależności od rodzaju wykonanej konstrukcji maty strukturalne VAPOZINC® i AIR-Z® polepszają wartości tłumienia hałasu – aż do 9 dB (A).

Więcej o akustyce

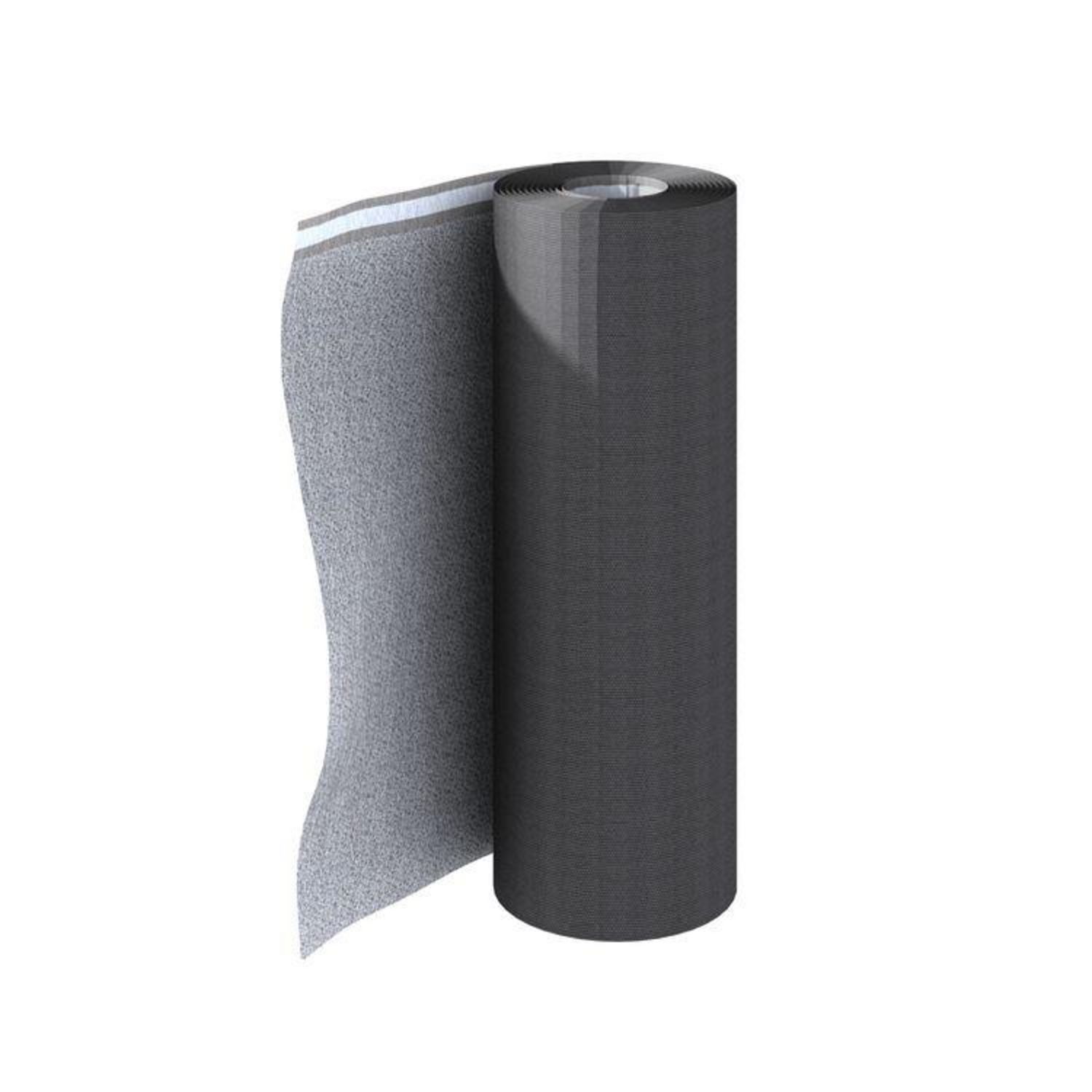

Mata strukturalna z folią paroprzepuszczalną VAPOZINC®

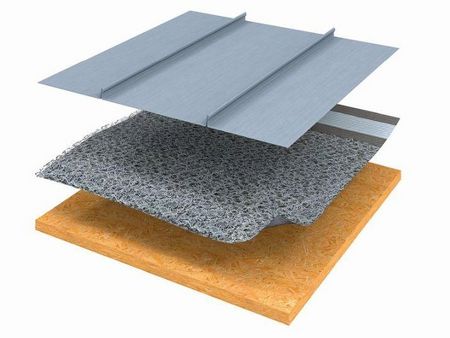

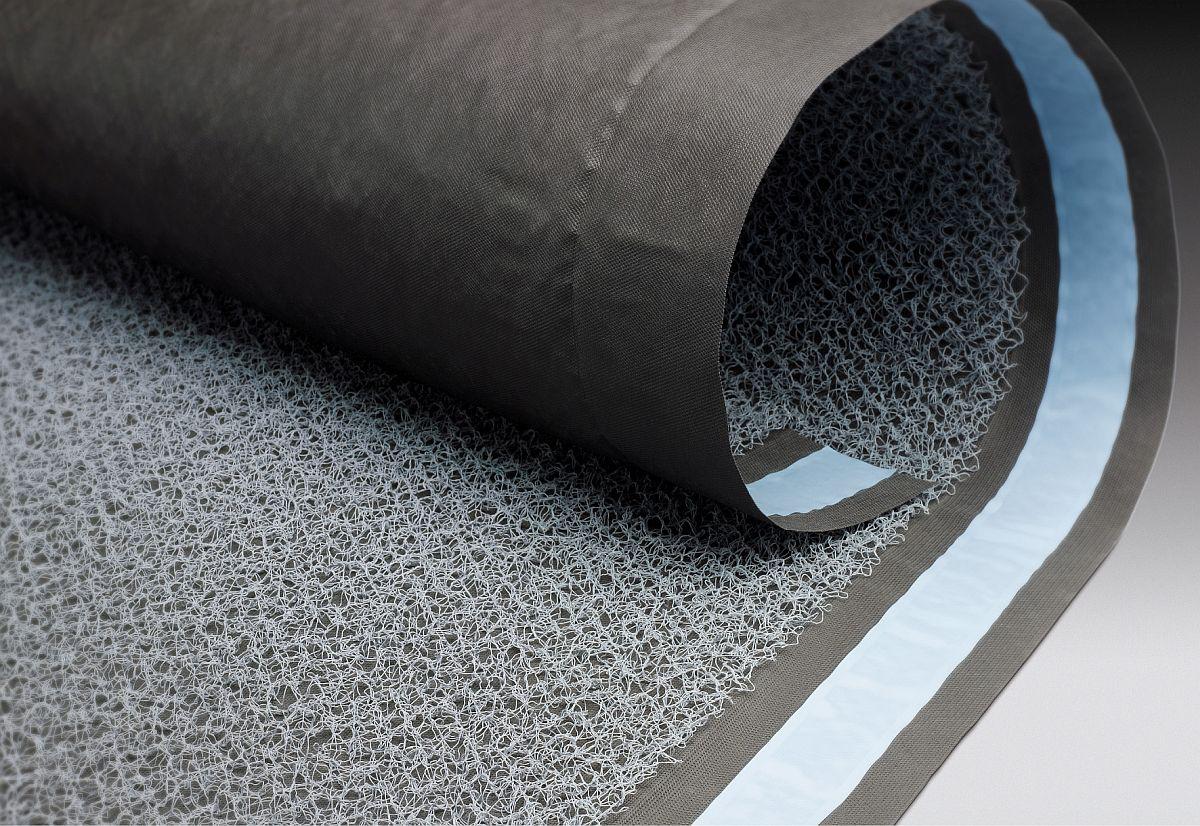

VAPOZINC® to warstwa maty sklejona z otwartą dyfuzyjnie folią wstępnego krycia, posiadającej dwustronną krawędź samoklejącą.

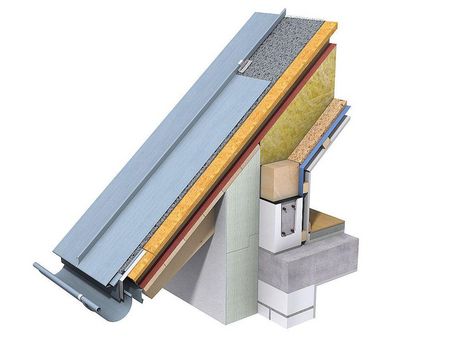

Produkt ten stosuje się na podłożach nieabsorbujących wilgoci, np. z płyty OSB lub podczas prac w deszczu. VAPOZINC®  jest doskonałym rozwiązaniem problemu zamkniętej wilgoci w konstrukcjach dachowych.

Odprowadzając ewentualne skropliny pojawiające się pod blachą VAPOZINC® reguluje poziom wilgoci w przegrodzie dachowej i uniemożliwia ich przedostawanie się w konstrukcję lub ocieplenie dachu.

Dane techniczne

•    Masa rolki: 18 kg na powierzchnię 42 m2
•    Szerokość krycia: 1,4 m (szerokość całkowita 1,50 m)
•    Długość rolki: 30 m
•    Średnica rolki: 0,55 m
•    Masa: 400 g/m²
•    Odporność na rozrywanie:
      dł. > 4,0 kN/m
      szer. > 2,8 kN/m wg EN 12311-1
•    Wodoszczelność: klasa W 1 wg EN 13859-1
•    Wartość Sd: 0,02-0,01 m wg EN 1931
•    Zakres temperatur:  - 40 °C do + 80 °C
•    Temperatura układania:  > - 5°C
•    Klasa palności EN 13501:  E
•    Materiał podstawowy: Polipropylen


Pobierz PDF   Zamów próbki

Przykłady zastosowania

Strukturalna warstwa rozdzielająca VAPOZINC® poprzez zastosowaną folię paroprzepuszczalną nie tylko zmniejsza ilość przedostającej się w fazie budowy wilgoci, ale także umożliwia jednoczesne osuszanie się dachu. Szeroki na 10 cm pasek samoklejący chroni nie tylko obszar łączenia, ale i zabezpiecza podczas fazy budowy przed deszczem oraz wiatrem. VAPOZINC® pozwala na oddychanie konstrukcji oraz wyprowadza zbierającą się pod pokryciem dachowym ewentualną wilgoć, trwale chroniąc przed korozją biologiczną oraz gniciem.

Pobierz PDF   Zamów próbki



Ulepszenie wartości akustycznej przegrody

Poprzez zastosowanie dodatkowych środków możliwe jest osiągnięcie lepszych wartości izolacji akustycznej. Na przykład poprzez zastosowanie warstwy maty strukturalnej AIR-Z na podkładzie z desek można osiągnąć lepszą wartość izolacji akustycznej łącznie dla konstrukcji dachowej o ok. 5 dB. W przypadku zastosowania maty strukturalnej VAPOZINC z warstwą folii paroprzepuszczalnej ułożonej na podłożu z płyty OSB możliwe jest zmniejszenie odgłosu szumu padającego deszczu o ok. 8 dB.

Systemy dachowe RHEINZINK wykazują bardzo dobre właściwości tłumiące i pozwalają uzyskać izolacyjność akustyczną dla całej przegrody dachowej nawet do 48 dB(A)

Zobacz tabelę porównawczą

Zgodnie z normą DIN EN 20717 przeprowadzono w Urzędzie Kontroli Materiałowej (MPA NRW) badanie poziomu ciśnienia akustycznego wewnątrz i na zewnątrz budynku przy zastosowaniu sztucznego deszczu z głowicy natryskowej (350 l//s • ha), bez podkładu.

Oto wyniki dla poszczególnych pokryć dachowych:

 WewnątrzNa zewnątrz
dachówki cementowe na łatach 3/5 cm, nachylenie dachu 25º51 dB(A)53 dB(A)
pokrycie łupkowe na deskowaniu 24 mm, nachylenie dachu 25º51 dB(A)54 dB(A)
blacha na rąbek stojący na deskowaniu 24 mm, nachylenie dachu 25º62 dB(A)61 dB(A)
blacha na rąbek stojący na deskowaniu 24 mm, z matą AIR-Z, nachylenie dachu 25º57 dB(A)56 dB(A)
blacha na rąbek stojący na deskowaniu 24 mm, z matą VAPOZINC, nachylenie dachu 25º54 dB(A)53 dB(A)



Odniesienia normowane (dla powierzchni pochłaniania o wielkosci 10 m2):

zwykła rozmowa60 dB(A)
bardzo głośna rozmowa70 dB(A)
hałas komunikacyjny na ruchliwej ulicy80 dB(A)
