System solarny RHEINZINK-PV

Piękne dachy

Estetyka na najwyższym poziomie

Niewiele systemów solarnych oferuje rozwiązania do metalowych dachów, które byłyby spójne i atrakcyjne architektonicznie zarazem.  RHEINZINK-PV to niezaburzający optyki i zintegrowany z dachem system, który jest dopasowany wizualnie do dachów na rąbek stojący.

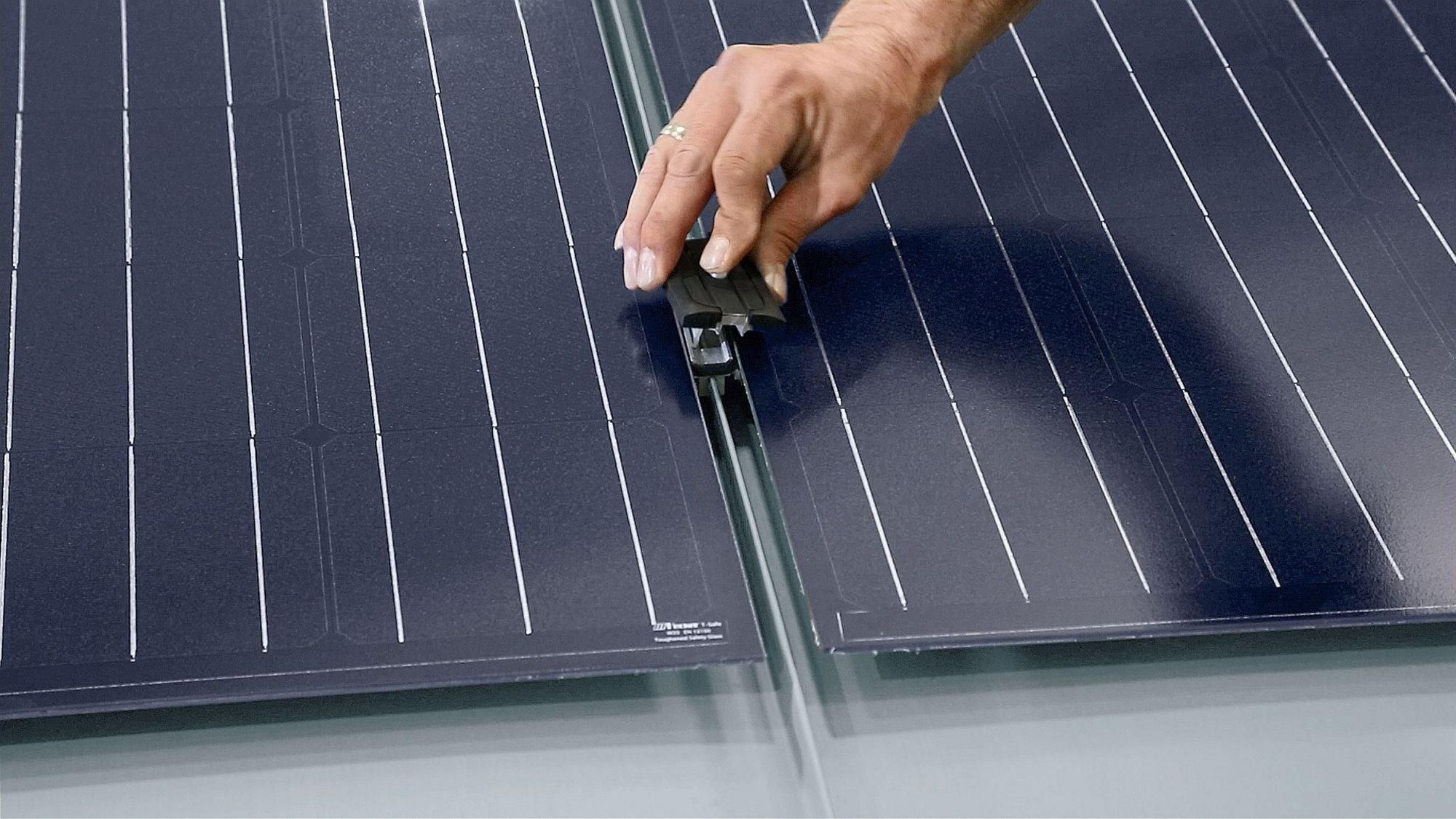

Prosty i szybki montaż

Przemyślany system

Specjalnie opracowany zacisk modułowy jest mocowany do podwójnego rąbka stojącego. Takie mocowanie uwzględnia rozszerzalność termiczną i pozwala na bezproblemowy montaż bezramowych modułów fotowoltaicznych dopasowanych do szerokości rozstawu rąbków.

Przyjazne dla środowiska

Energia odnawialna

Dzięki rozwiązaniom RHEINZINK mądrze inwestujesz w zrównoważoną i bezpieczną przyszłość. Wykorzystanie energii ze źródeł odnawialnych jeszcze nigdy nie było tak proste. Dlaczego nie wykorzystać bezpłatnej energii słonecznej do wytwarzania energii elektrycznej?

Poznaj zalety naszego bezramkowego systemu

  • Dedykowane do pokryć dachowych na rąbek stojący
  • Wydajność i niezawodność wg IEC 61215 i EN 61730
  • Bezramowe moduły szklane zmniejszają osadzanie się brudu, straty energii i potrzebę regularnego mycia
  • Dopasowane do rozstawów rąbka o szerokości 430 i 530 mm
  • Tolerancje wymiaru osi rąbka +4/-2 mm
  • Długość modułu 1,64 m
  • Solidne grubości szkła 4 mm
  • Moc w zależności od długości modułu: 100 W i 150 W
  • Odporność na gradobicie: klasa 2
  • Moduły solarne do montażu równolegle do powierzchni dachu
  • Wysokość ok. 40 mm, wentylacja spodnia modułów 30 mm
  • Dopasowany do rozstawów rąbka stojącego RHEINZINK
  • Opatentowany innowacyjny system mocowania uwzględniający pracę termiczną blachy
  • Dedykowany do dachów o nachyleniu 5° - 60°

Zintegrowany i niezaburzający wyglądu dachu

System solarny RHEINZINK-PV zintegrowany z dachem na rąbek stojący

RHEINZINK-PV to wyjątkowo płaski i montowany równolegle do powierzchni dachu system modułów solarnych, którego walory techniczne i estetyczne sprostają oczekiwaniom najbardziej wymagającego odbiorcy.

Dzięki specjalnie opracowanym zaciskom bezramkowe moduły solarne RHEINZINK są mocowane bezpośrednio do rąbka stojącego, a ich rozstaw jest dostosowany do szerokości rozstawu wyprofilowanych rąbków.



Wyślij projekt do konsultacji

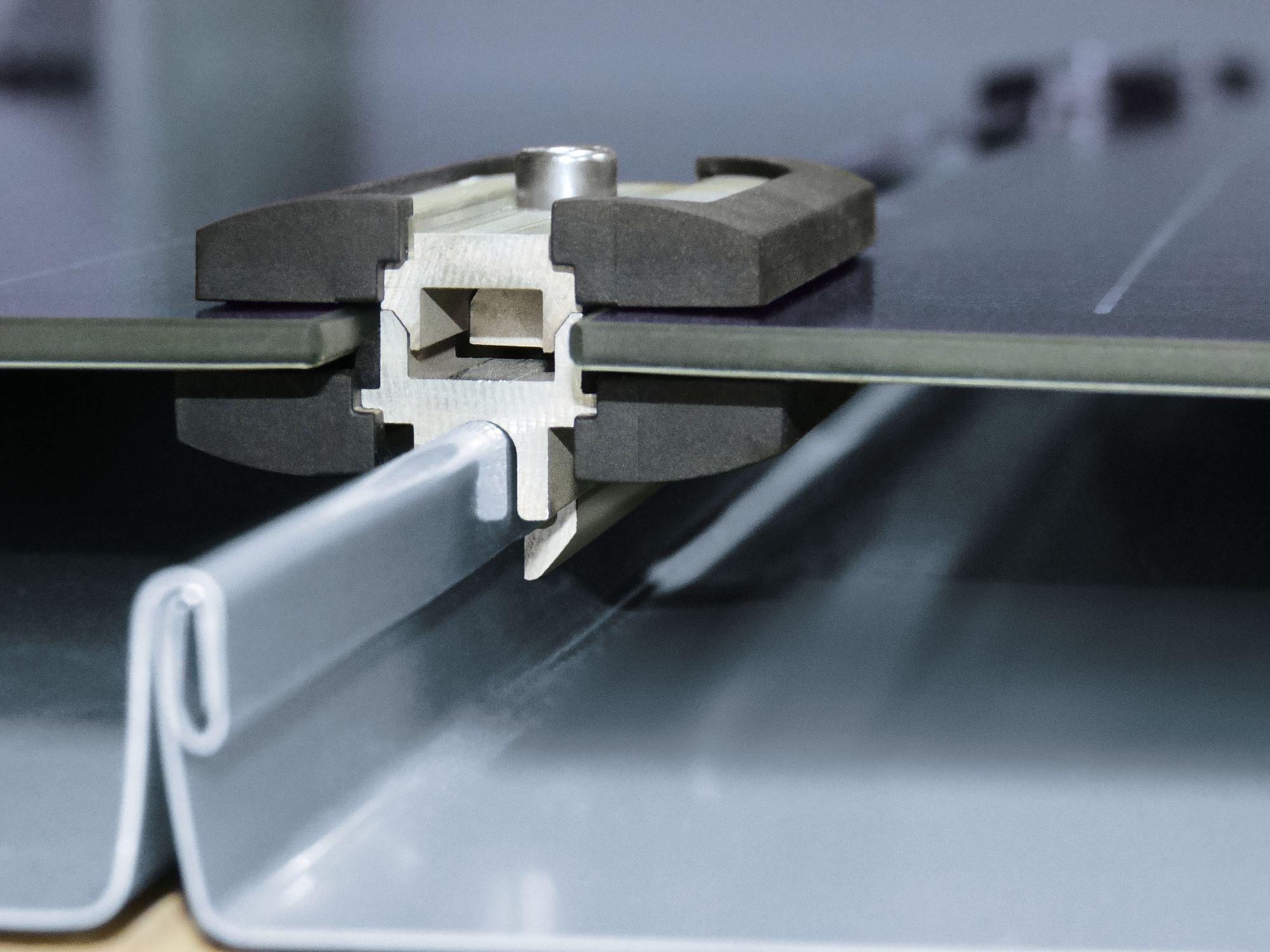

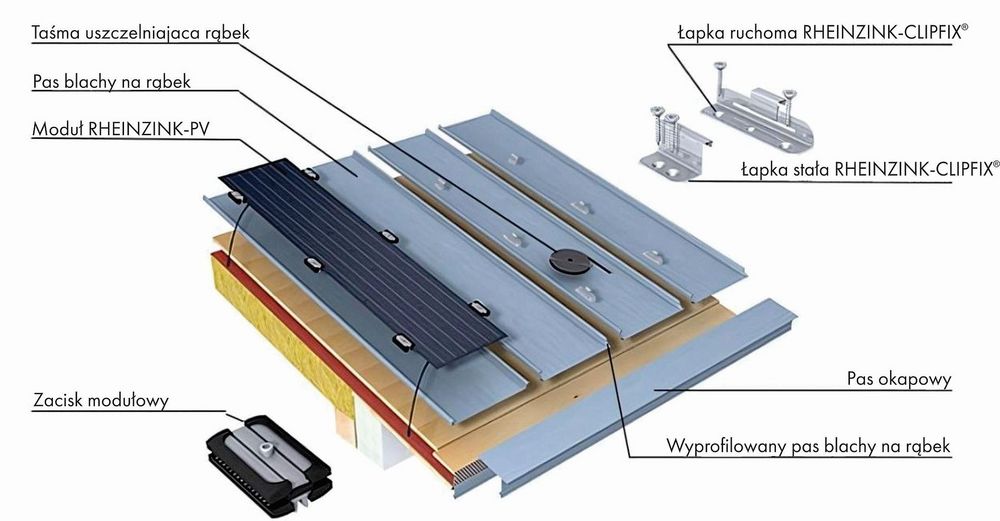

Innowacyjne zaciski modułowe

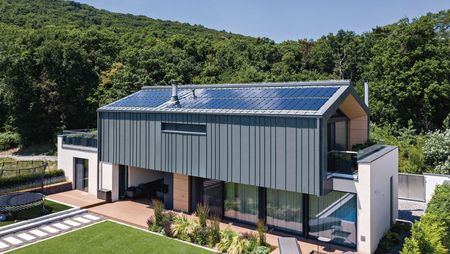

Dach na rabek z systemem solarnym RHEINZINK-PV
Innowacyjny zacisk do modułów solarnych dopasowany do dachów na rąbek

Zaciski modułowe są mocowane do rąbka za pomocą tylko jednej śruby i zapewniają optymalne mocowanie paneli słonecznych. Ten opatentowany innowacyjny system mocowania uwzględnia pracę termiczną blachy, a ilość zacisków, które należy zastosować, zależy od liczby łapek (haft) i obciążenia wiatrem.

Podłączanie elektryczne jest zapewnione przez przyłącza zamocowane od spodniej strony modułów. Całkowita wysokość montażowa wynosi około 40 mm — dzięki temu poziom szklanych paneli wychodzi tylko nieznacznie powyżej poziomu rąbka stojącego oraz pozwala na sprawną wentylację od spodu.

Planowanie i realizacja

Dane techniczne

System RHEINZINK-PV można mocować do dachów w technologii rąbka o wymiarach osiowych między rąbkami 530 mm (szer. rolki 600), moduł 30 / PSM 150 oraz 430 mm (szer. rolki 500), moduł 20 / PSM 100, gdyż panele solarne są dopasowane dokładnie do rozstawu rąbków.

Moduł 30 / PSM 150

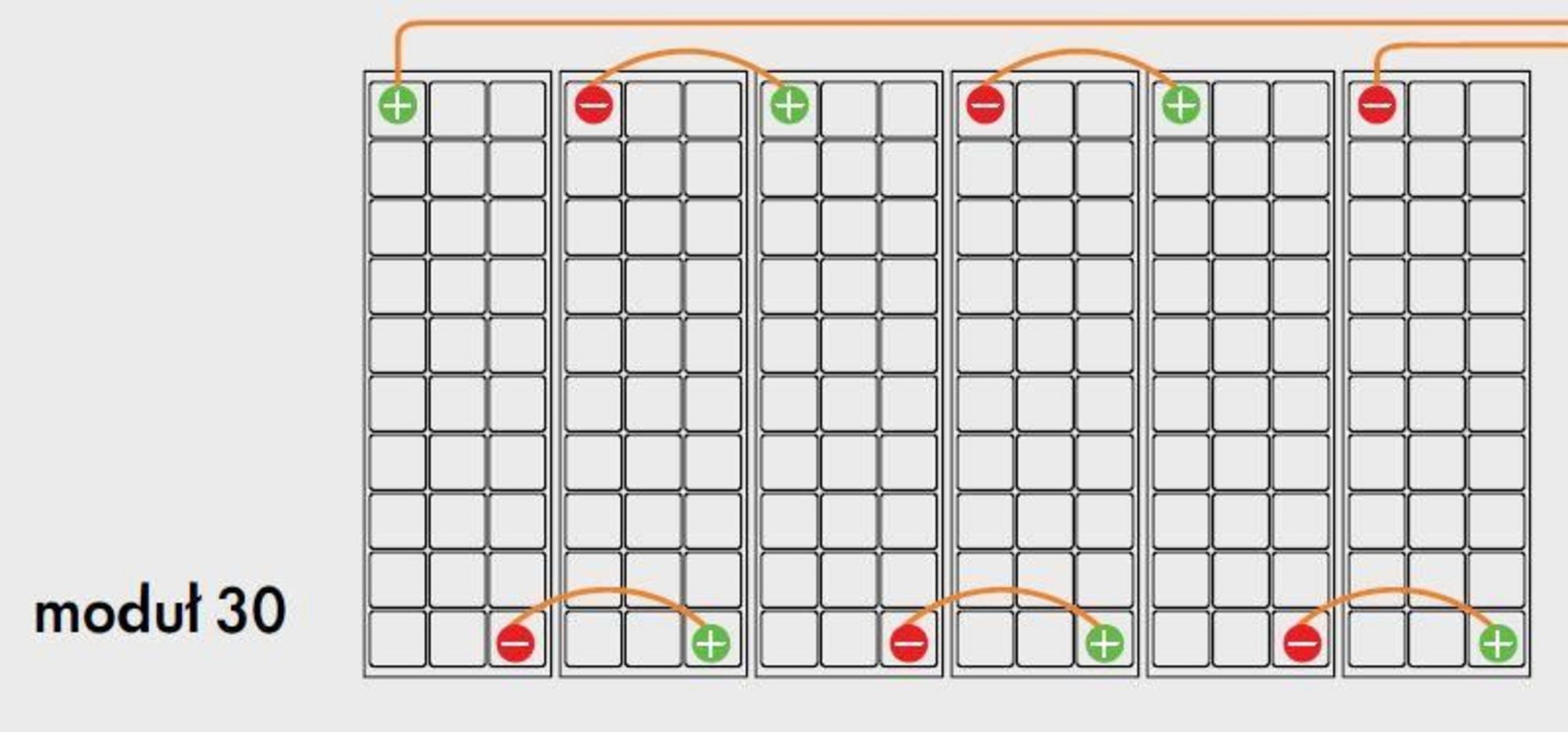

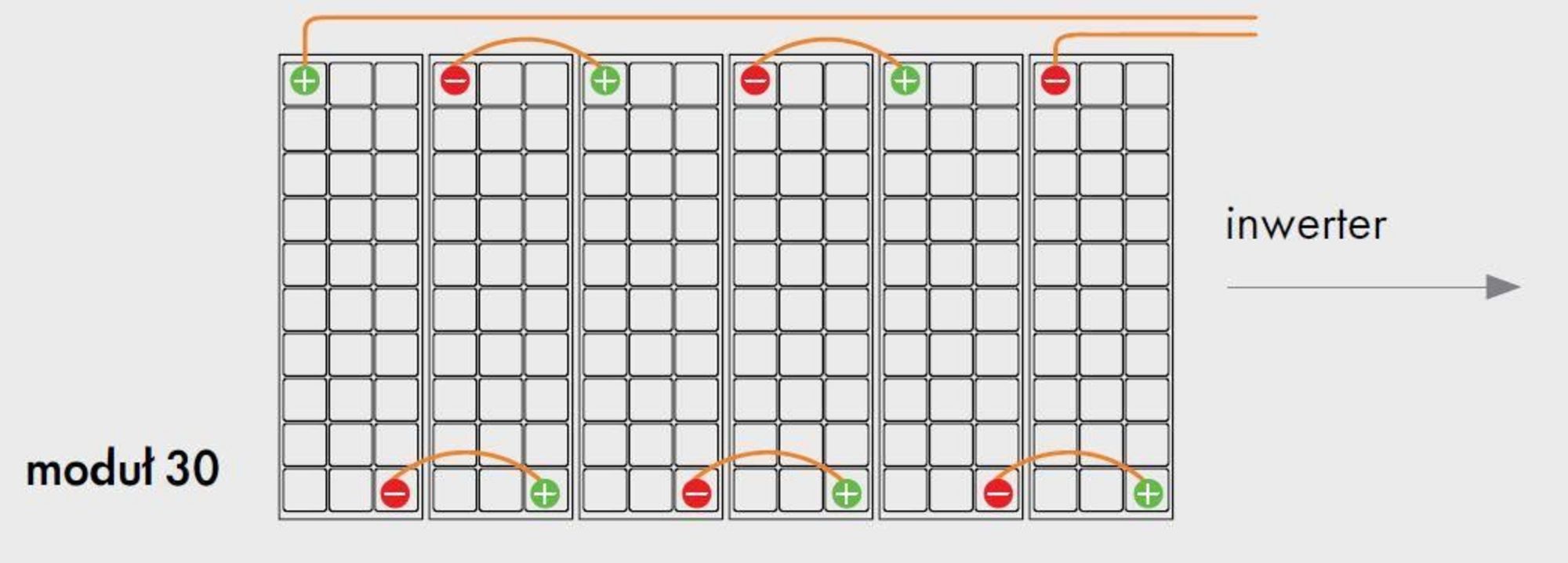

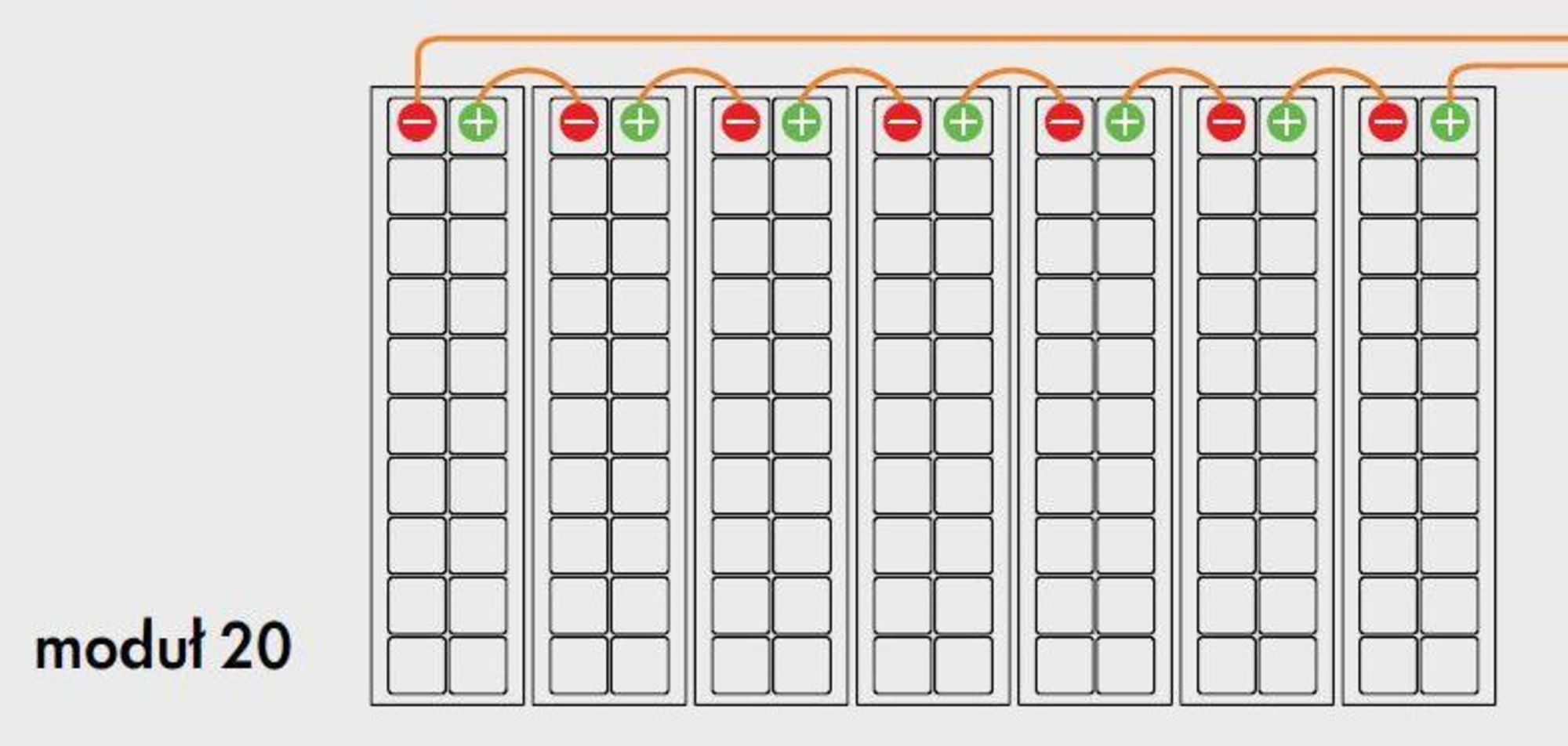

Łączenie modułów solarnych RHEINZINK-PV
Łączenie modułów solarnych RHEINZINK-PV

Charakterystyka:
szklany laminowany, bezramkowy 30-to ogniwowy, monokrystaliczny moduł

Zakres stosowania:
pochylenie dachu 5° - 60°
maks. obciążenie śniegiem 2,4 KN/m²

Certyfikat:
wydajność i niezawodność wg IEC 61215 i EN 61730

Wymiary modułów:
długość około 1640 mm
dopasowany do rozstawu rąbków 530 mm
grubość szkła 4 mm

Odporność na gradobicie:
klasa 2

Moc maksymalna:
150 Wp

Wysokość instalacji:
około 40 mm, wentylacja spodnia modułów 30 mm

Wydajność:
20 lat gwarancji na produkt
25 lat gwarancji liniowej wydajności na poziomie 80%

Skonfiguruj cenę

Pobierz kartę techniczną

Moduł 20 / PSM 100

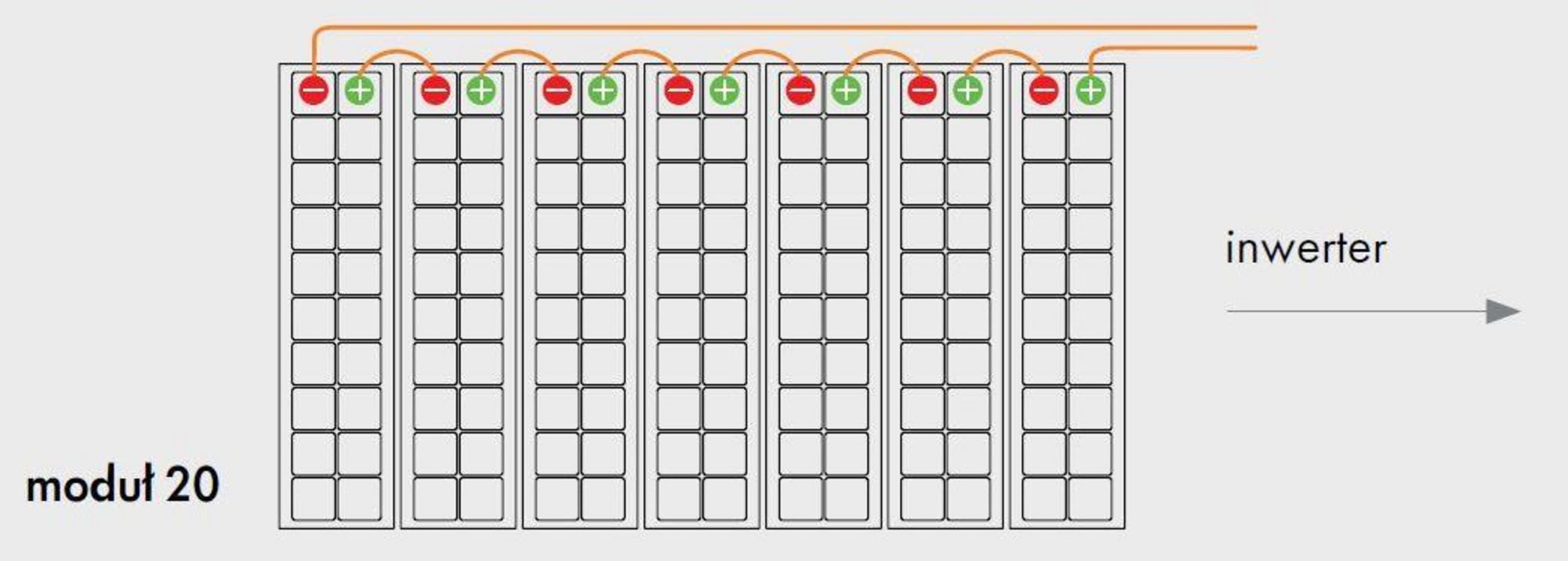

Łączenie modułów solarnych RHEINZINK-PV
Łączenie modułów solarnych RHEINZINK-PV

Charakterystyka:
szklany laminowany, bezramkowy 20-to ogniwowy, monokrystaliczny moduł

Zakres stosowania:
pochylenie dachu 5° - 60°
maks. obciążenie śniegiem 2,4 KN/m²

Certyfikat:
wydajność i niezawodność wg IEC 61215 i EN 61730

Wymiary modułów:
długość około 1640 mm
dopasowany do rozstawu rąbków 430 mm
grubość szkła 4 mm

Odporność na gradobicie:
klasa 2

Moc maksymalna:
100 Wp

Wysokość instalacji:
około 40 mm, wentylacja spodnia modułów 30 mm

Wydajność:
20 lat gwarancji na produkt
25 lat gwarancji liniowej wydajności na poziomie 80%

Skonfiguruj cenę

Pobierz kartę techniczną

Mocowanie

System solarny RHEINZINK-PV

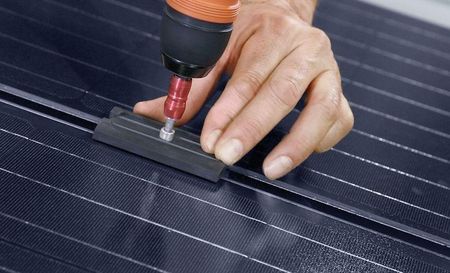

Opatentowany zacisk (uchwyt) panelu do rąbka jest mocowany za pomocą pionowego uchwytu do rąbka i jednocześnie umożliwia montaż bezramkowych modułów solarnych. Zacisk jest mocowany do rąbka tylko jedną śrubą imbusową, z siłą o momencie 6 Nm. Nie zakłóca to pracy profilu z rąbkiem (powodowanej rozszerzalnością termiczną blachy) i nie powoduje dziurawienia blachy.

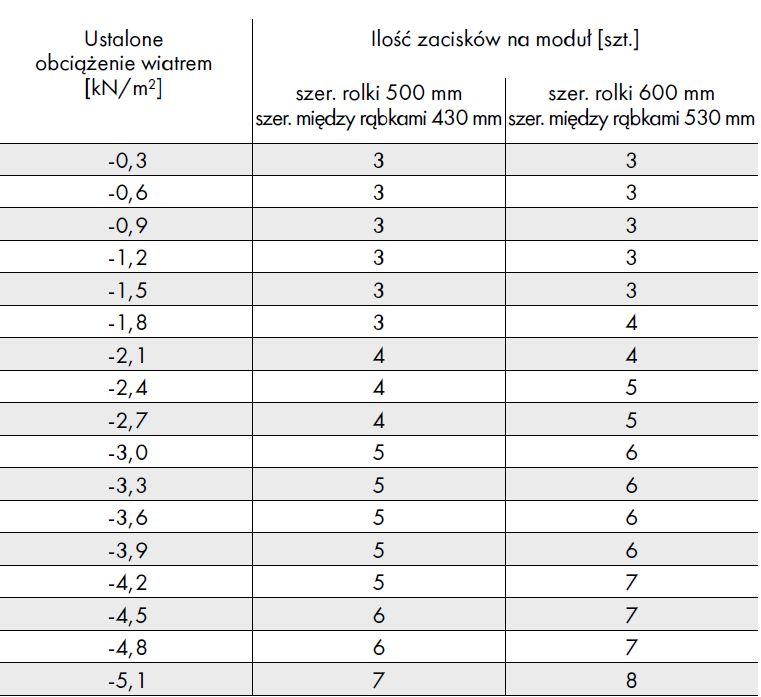

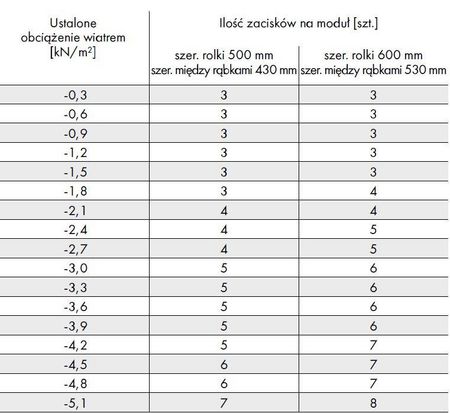

Tabela obciążenia wiatrem dla systemu solarnego RHEINZINK-PV

Zasadniczo wymagane są co najmniej 3 zaciski na jedną stronę modułu PV. Przykładowo dla modułu 20 od 2,4 KN/m² używa się min. 4 zacisków, a już dla modułu 30 od 2,4 KN/m² powinno się użyć 5 zacisków.

Wymagana liczba zacisków RHEINZINK-PV oparta jest na podwyższonej nośności obliczeniowej łapek z systemu CLIPFIX.


Wyślij projekt do konsultacji

Skonfiguruj cenę





Film demonstracyjny

Czy chcą Państwo załadować treści zewnętrzne dostarczane przez YouTube?

Konsultacje i sprzedaż

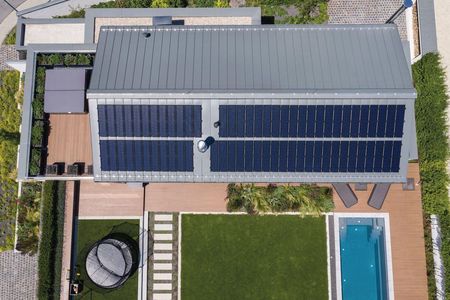

System solarny RHEINZINK-PV na dachu z blachy na rąbek

Konsultacje w zakresie zastosowania RHEINZINK-PV jest realizowana przez RHEINZINK we współpracy ze specjalistami ds. systemów fotowoltaicznych.

Doradzamy przy projekcie odrębnie dla każdego budynku zarówno w zakresie dachu na rąbek stojący jak i sposobu jego montażu przez polecanych wykonawców. Cala sprzedaż jest realizowana przez sieć dystrybutorów RHEINZINK.

Wyślij zapytanie

Najczęściej zadawane pytania

Co wpływa na wytwarzanie energii na moim dachu?

Czynniki budynku, które wpływają na wytwarzanie energii elektrycznej, to: orientacja dachu, nachylenie dachu, zacienienie powierzchni dachu przez inne budynki lub drzewa oraz położenie geograficzne, które wpływa na liczbę godzin nasłonecznienia w roku.

Z reguły dach o nachyleniu 30 stopni i orientacji południowej jest idealny do wytwarzania energii słonecznej. Inny kąt nachylenia dachu i inna orientacja budynku oraz zacienienie przez inne budowle lub drzewa zmniejszają efektywność, a tym samym wydajność instalacji fotowoltaicznej.

Ile kosztuje instalacja fotowoltaiczna RHEINZINK?

Ponieważ koszty zależą od wielu czynników (liczby modułów, nachylenia dachu, lokalizacji budynku, założonej wydajności systemu, konsumpcji energii, kosztów blacharskich i prac elektryków, sposobu finansowania itp.) nie można na to pytanie odpowiedzieć jednoznacznie. Można natomiast zapoznać się z podstawowymi cenami modułów i akcesoriów oraz skonfigurować ofertę — wysyłając ją następnie do ostatecznej wyceny przez  Dystrybutora lub Wykonawcę.

Konfigurator

Gdzie są produkowane moduły fotowoltaiczne?

Panele solarne RHEINZINK-PV są produkowane w Niemczech przez luksemburską firmę SOLUXTEC wyłącznie dla RHEINZINK w szerokościach i wymiarach osiowych 430 mm i 530 mm wymaganych do pokryć dachowych na rąbek stojący. Moduły fotowoltaiczne posiadają certyfikaty: IEC 61215 i EN 61730, oraz “Made in Germany”.

Czy moduły mogą być stosowane na innych dachach na rąbek stojący?

Testy systemu paneli solarnych RHEINZINK-PV zostały przeprowadzone wyłącznie z pokryciem dachu na rąbek stojący z blachy tytan-cynk RHEINZINK. Zastosowanie systemu z innymi materiałami nie zostało przetestowane. W związku z tym RHEINZINK nie może składać żadnych oświadczeń na temat innych materiałów, systemów oraz zastosowań.

Ile modułów fotowoltaicznych i zacisków potrzebuję?

Przykładowe wyliczenie dla zapotrzebowania 6 KW

Typowe gospodarstwo domowe jednorodzinne potrzebuje ok. 3 500 - 4 000 KWh rocznie. Skutkuje to najczęściej spotykanym wymiarowaniem systemów fotowoltaicznych dla domów jednorodzinnych o mocy 6 KW.

W przypadku modułów RHEINZINK jest to obecnie:

  • 40 jednostek typu moduł 30 / PSM 150  (150 watów) lub
  • 60 sztuk moduł 20 / PSM 100 (100 watów)

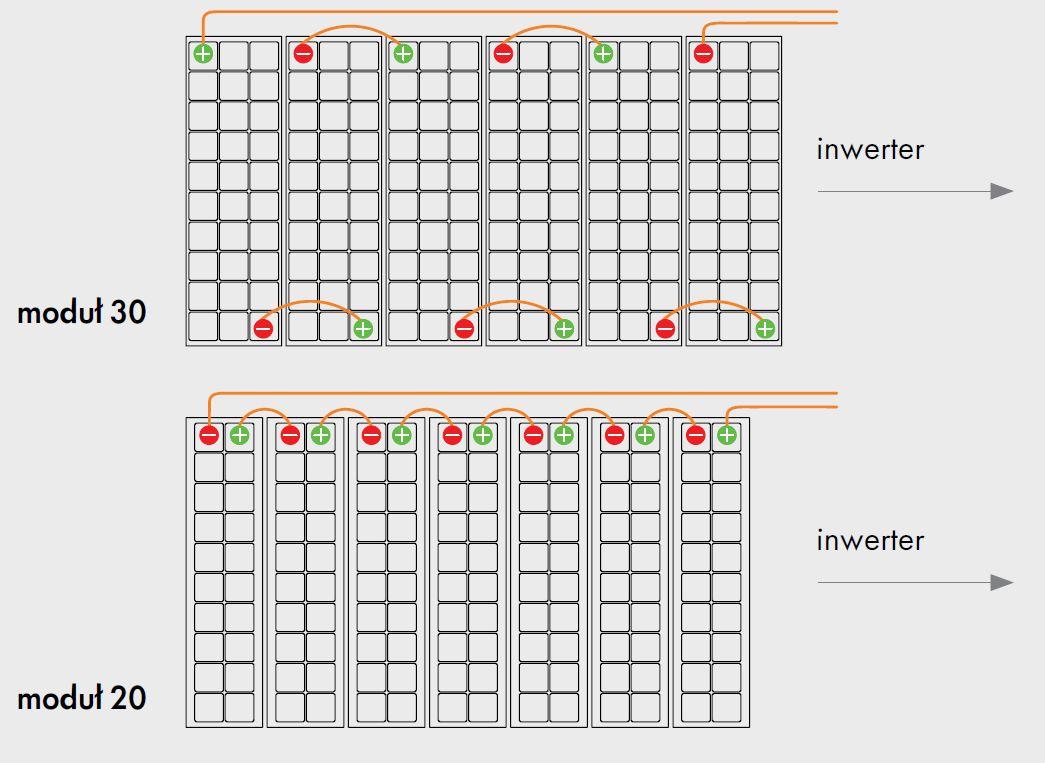

Moduł 30 / PSM 150

Łączenie modułów solarnych RHEINZINK-PV

Moduł 20 / PSM 100

Łączenie modułów solarnych RHEINZINK-PV

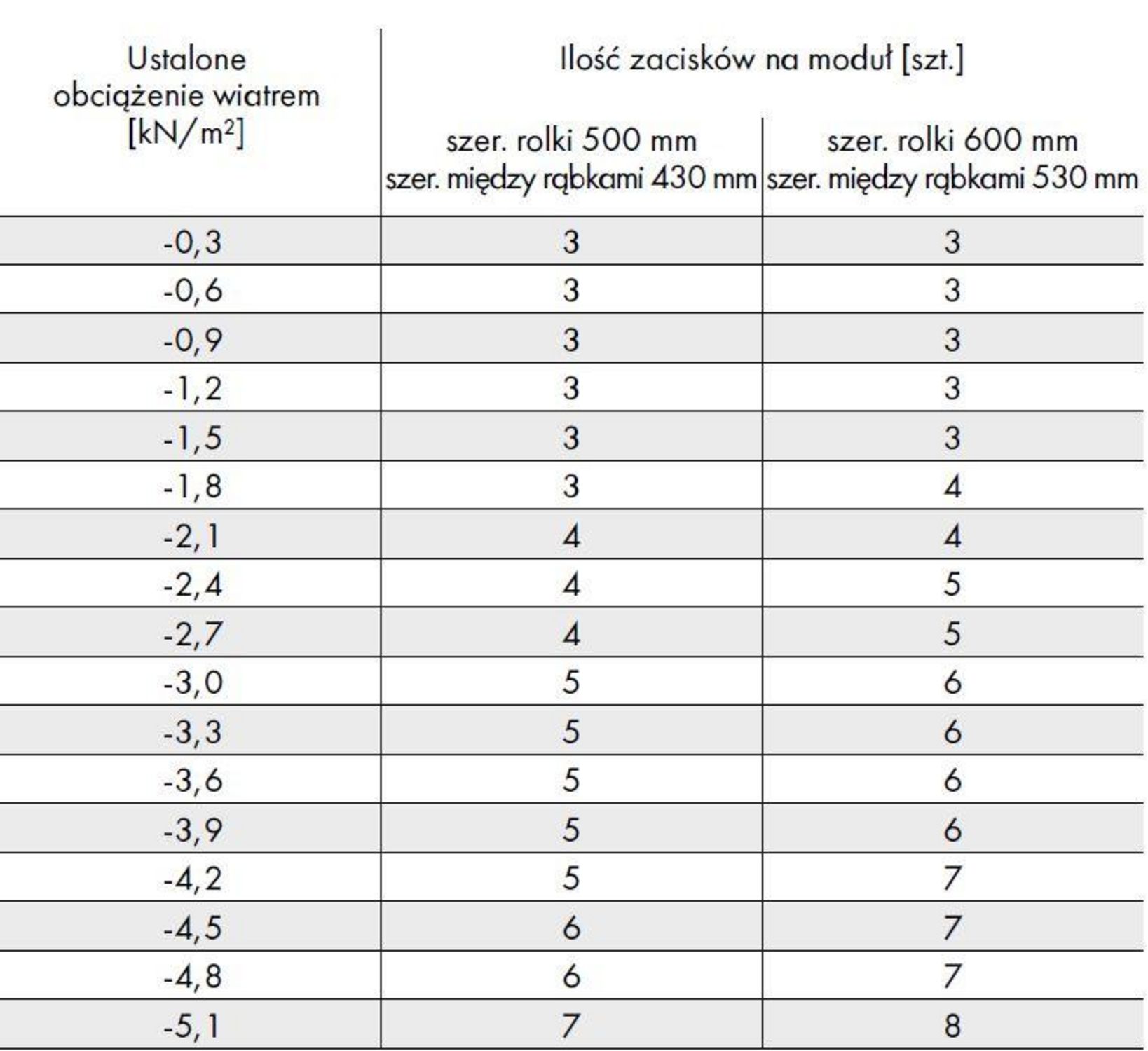

Tabela z informacjami o mocowaniu zawiera liczbę zacisków fotowoltaicznych na stronę modułu w zależności od obciążenia wiatrem danego budynku. Jednak na każdej stronie modułu muszą znajdować się co najmniej 3 zaciski.

  • dla 40 modułów rozmieszczonych w 2 rzędach wymagane jest zatem co najmniej 126 zacisków fotowoltaicznych.
  • dla 60 modułów ułożonych w 3 rzędach wymagane jest co najmniej 189 zacisków fotowoltaicznych.

Konfigurator

Do pobrania

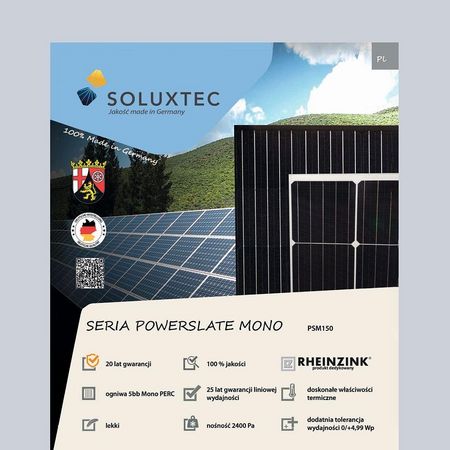

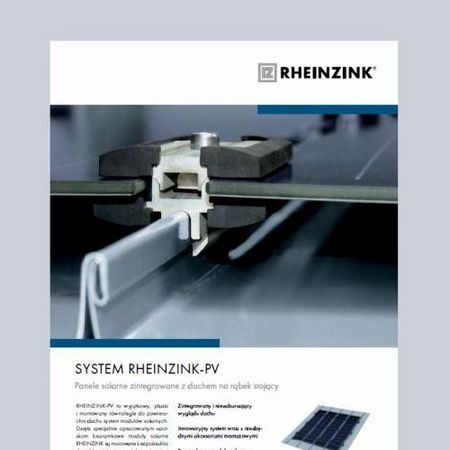

Zintegrowany z dachem system solarny RHEINZINK-PV PSM 150
