System paneli elewacyjnych RHEINZINK SP-Line

Zalety systemu elewacyjnego SP-Line

  • Alternatywa lub uzupełnienie elewacji z drewna, kamienia lub klinkieru
  • Wytrzymałe oraz przyjazne dla środowiska materiały
  • Prosty i szybki montaż elewacji w pionie, poziomie oraz pod kątem
  • Estetyczne i niewidoczne z zewnątrz mocowania
  • Pełny pakiet wraz z profilami łączącymi oraz wykończeniowymi

Komercyjne budownictwo mieszkaniowe. Na początek.

Ten system elewacyjny jest nie tylko doskonałym rozwiązaniem dla budownictwa mieszkalnego, ale także ekonomicznym i trwałym uzupełnieniem elewacji z drewna, kamienia lub klinkieru.

Kompletny system składa się z paneli podstawowych oraz z prefabrykowanych profili przyłączeniowych. Takie rozwiązanie pozwala na szybkie i ekonomiczne wykonywanie zarówno całej płaszczyzny jak i detali elewacji.

Jest to system o nowoczesnym wyglądzie i typową dla tytan-cynku RHEINZINK estetyką naturalnej patyny.

Wyślij projekt do konsultacji

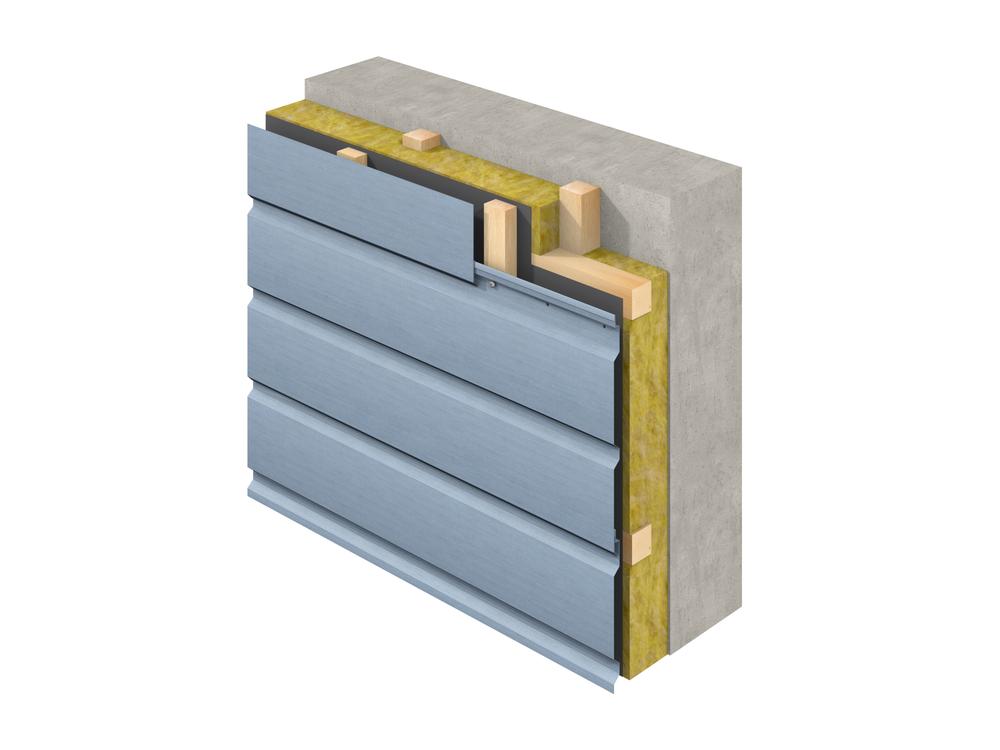

Elementy składowe systemu paneli SP-Line

InneneckprofilSockelprofilAußeneckprofilStoßverbinderBasispaneel

Charakterystyka systemu

Niewiele jest systemów elewacyjnych dedykowanych dla komercyjnego budownictwa mieszkaniowego. Zasadniczo system SP-Line przekonuje następującymi cechami:

  • Jako alternatywa lub uzupełnienie elewacji z drewna, kamienia lub klinkieru
  • Szybkie i tanie wykonanie - poszczególne panele można układać poziomo, pionowo i po przekątnej
  • Wytrzymałe oraz przyjazne dla środowiska materiały
  • Możliwy montaż na podkonstrukcji wykonanej z drewna lub metalu
  • Estetyczne i niewidoczne z zewnątrz mocowania
  • Pełny pakiet wraz z profilami łączącymi oraz wykończeniowymi

Wyślij projekt do konsultacji

Planowanie i realizacja

Opis systemu

  • Montaż możliwy w poziomie, pionie oraz pod kątem
  • Montaż w poziomie od dołu do góry
  • Estetyczne i niewidoczne z zewnątrz mocowania

RHEINZINK SP-Line jest kompletnym systemem elewacyjnym wykonanym z blachy RHEINZINK-prePATINA blaugrau z powierzchnią samooodbudowującej się naturalnej patyny. Oferując szeroki zakres możliwości projektowania może być układany  poziomo, pionowo oraz pod kątem. Montaż elewacji wykonywany jest poprzez zakładanie panelu na panel,  gdzie użyte do mocowania paneli wkręty samowiercące są częścią systemu.

To estetyka i szczegóły decydują o wrażeniu przy fasadach. Wszelkiego rodzaju profile przyłączeniowe, narożniki, profile kieszeniowe itd. są dostarczane „w paczce”. W skład RHEINZINK SP-Line wchodzą prefabrykowane profile łączące przygotowane tak, aby umożliwić estetyczne wykonanie detal. System oparty jest na funkcjonalnej zasadzie “włóż i zamocuj".

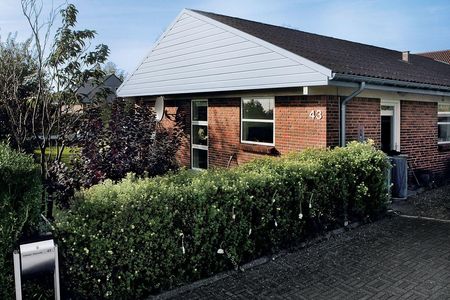

Podczas wykonywania elewacji, mansard, ścian szczytowych lub attyk, RHEINZINK-SP-Line może być mocowany na podkonstrukcji drewnianej. Podczas wykonywania większych powierzchni elewacyjnych, np. na wielu piętrach, zalecamy zastosowanie podkonstrukcji metalowej jako jedno- lub dwuelementowej wykonanej z aluminium (2.0 mm) lub stali (1.5 mm).

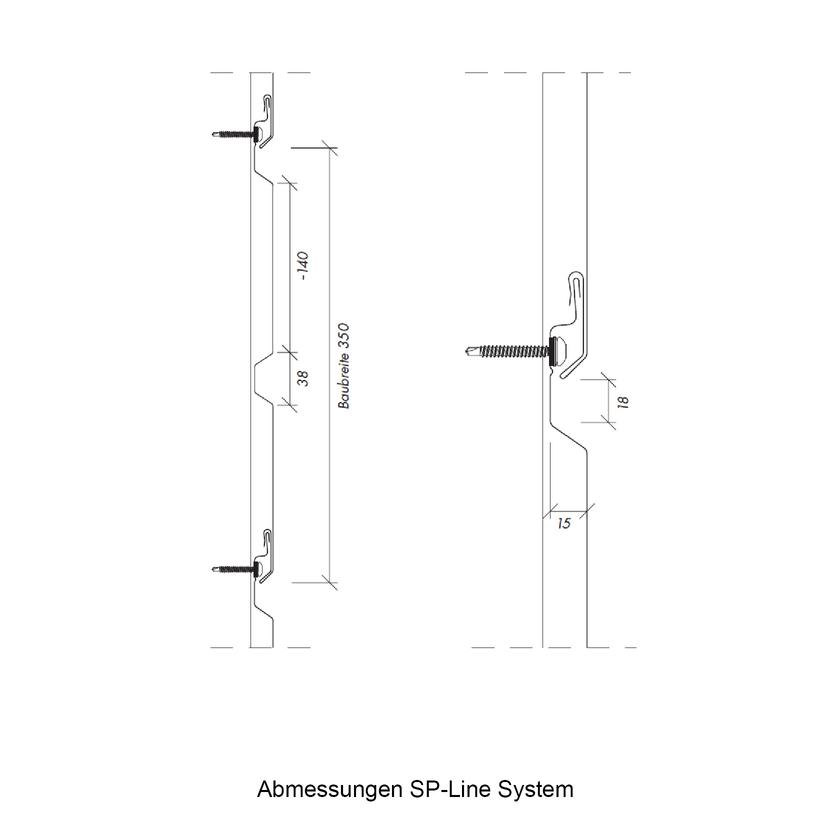

Wymiary i grubości blachy

  • Szerokość całkowita 350 mm
  • Grubość metalu 0.7 mm
  • Standardowa długość 3000 mm

Panel RHEINZINK SP-Line dostępny jest wyłącznie w długości 350 mm. Panele bazowe należy zmodyfikować (przyciąć), np. przy otworach okiennych. Zoptymalizowana oferta profili łączących upraszcza wykonanie detali: narożników, nadproży, cokołów itd.

Jedną z istotnych cech RHEINZINK SP-Line jest brak odpadów przy montażu paneli bazowych o długości 3000 mm przy wykonaniu elewacji w systemie „nieregularnej fugi”. Nie ma też problemu z wykonaniem elewacji z równomiernym łączeniem paneli jak w pionie, tak i w poziomie. W tym celu dostępne są łączniki, paski oraz profile krawędziowe do mocowania za łączeniem.

Rozszerzalność liniowa wynikająca ze zmian temperatury może być ograniczona poprzez zastosowanie paneli o długości 3000 mm.

Mocowanie

Do mocowania wykorzystuje się śruby samowiercące mocowane w górnej części paneli. Założenie kolejnego rzędu paneli przykrywa śruby mocujące rzędu znajdującego się pod spodem, dzięki czemu system jest niezwykle funkcjonalny. Śruby samowiercące oraz bit „torx” konieczne do ich mocowania znajdują się w dostarczanej paczce.

Wymagany odstęp przy mocowaniu zależy od wielu czynników, takich jak obciążenie wiatrem, rodzaj podkonstrukcji, układ oraz nośność okładziny, i musi być poparty odpowiednimi obliczeniami.

Masz pytania? Chętnie Ci pomożemy!

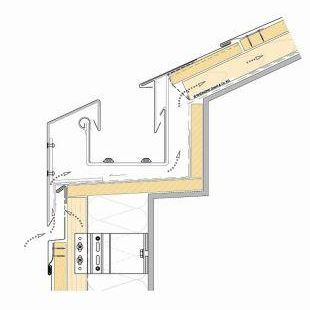

W RHEINZINK wiemy, jak ważna jest koordynacja projektu i dobór własciwych rozwiązań. Dlatego nasz serwis obejmuje nie tylko dostęp do detali CAD, ale również do bibliotek BIM wraz z teksturami powierzchni.
