System solarny RHEINZINK-PV
ESTETYCZNY

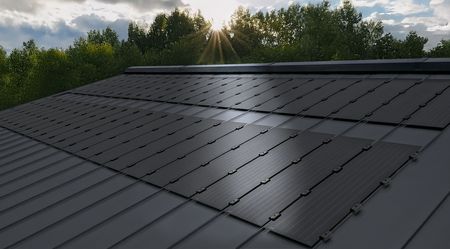

RHEINZINK-PV tworzy spójny wizualnie system z dachem na rąbek stojący. Moduły są zintegrowane z pokryciem, dzięki czemu instalacja nie wpływa na estetykę bryły budynku.
WYDAJNY
Nowoczesne moduły RHEINZINK-PV pozwalają efektywnie wykorzystywać energię słoneczną. To przemyślany krok w stronę większej niezależności energetycznej i bardziej zrównoważonego budynku.
ŁATWY W MONTAŻU
Opatentowane zaciski mocuje się bezpośrednio do rąbka stojącego. Montaż nie wymaga perforowania pokrycia i zachowuje możliwość naturalnej pracy termicznej blachy.

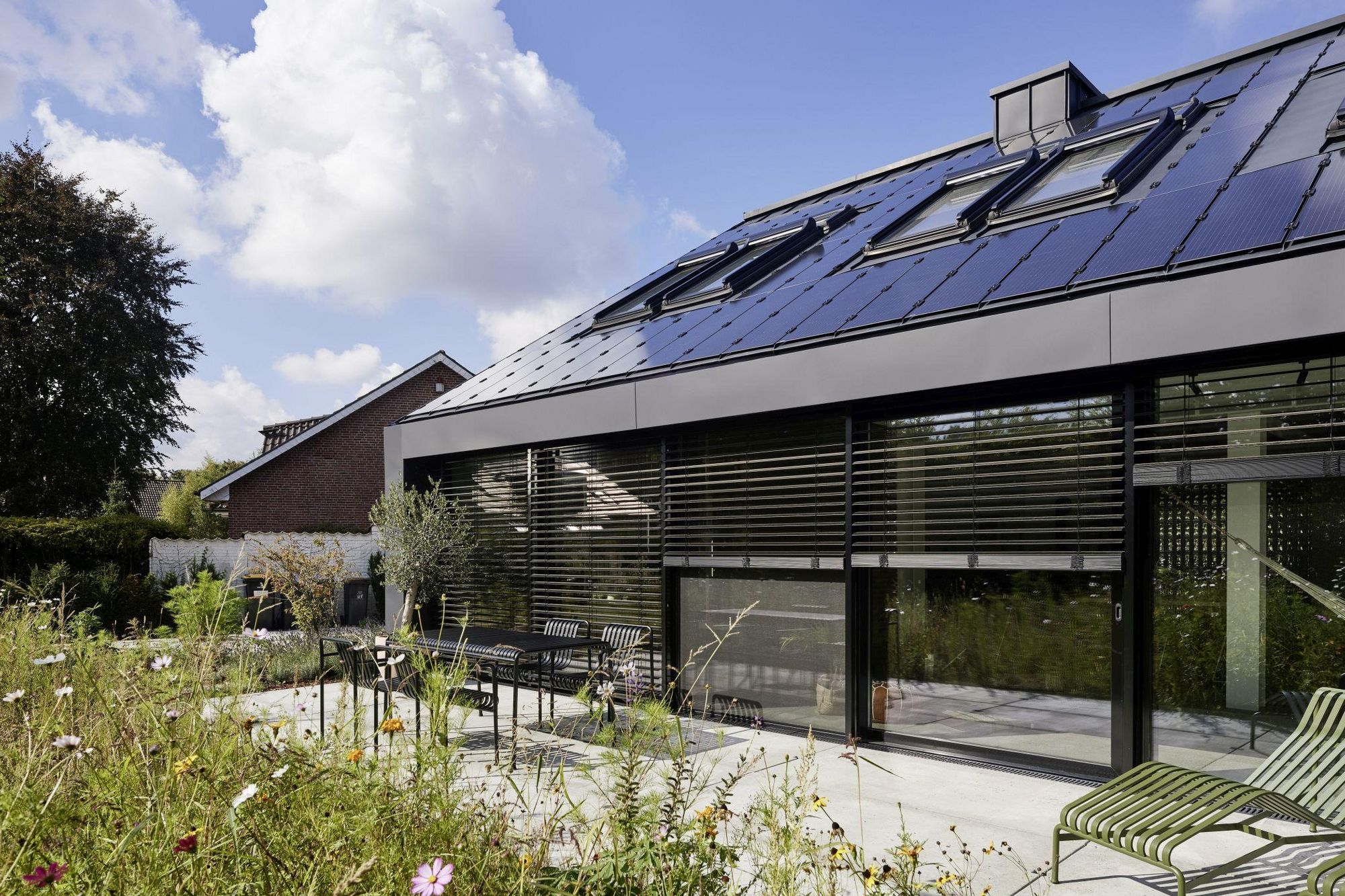

Zintegrowany i niezaburzający wyglądu dachu

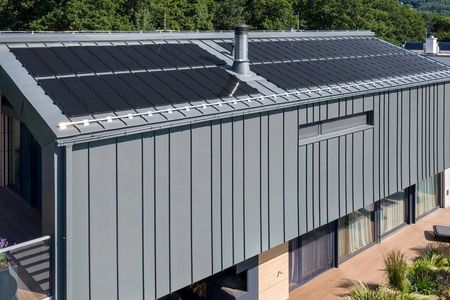

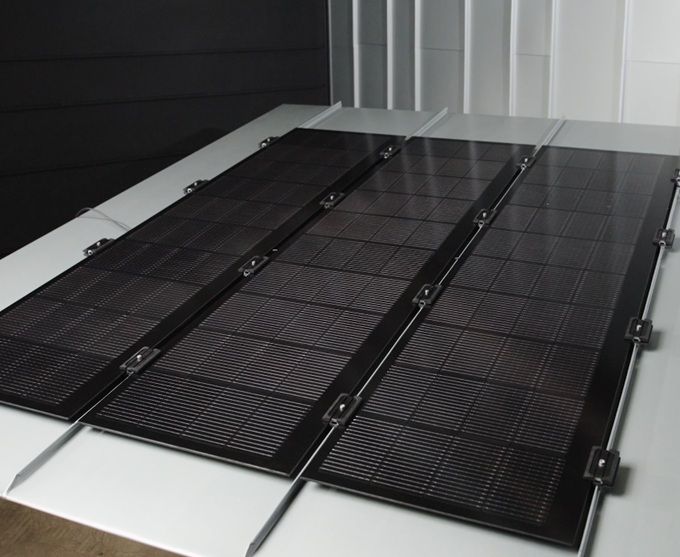

RHEINZINK-PV to wyjątkowo płaski i montowany równolegle do powierzchni dachu system modułów solarnych, którego walory techniczne i estetyczne sprostają oczekiwaniom najbardziej wymagającego odbiorcy. Dzięki specjalnie opracowanym zaciskom bezramkowe moduły solarne RHEINZINK są mocowane bezpośrednio do rąbka stojącego, a ich rozstaw jest dostosowany do szerokości rozstawu wyprofilowanych rąbków.
Innowacyjne zaciski modułowe
Zaciski modułowe są mocowane do rąbka za pomocą tylko jednej śruby i zapewniają optymalne mocowanie paneli słonecznych.
Ten opatentowany innowacyjny system mocowania uwzględnia pracę termiczną blachy, a ilość zacisków, które należy zastosować, zależy od liczby łapek (haft) i obciążenia wiatrem.
Podłączanie elektryczne jest zapewnione przez przyłącza zamocowane od spodniej strony modułów. Całkowita wysokość montażowa wynosi około 40 mm — dzięki temu poziom szklanych paneli wychodzi tylko nieznacznie powyżej poziomu rąbka stojącego oraz pozwala na sprawną wentylację od spodu.
Planowanie i realizacja
Dane techniczne
| Typ modułu | Szkło-szkło, bezramowy, Full Black |
| Typ ogniw | N-Type TOPCon, niska degradacja i wysoka efektywność |
| Wymiary modułu | 1900 × 506 × 5,5 mm |
| Moc modułu i masa | 180 Wp ± 3%, waga 11 kg |
| Wysokość instalacji | ok. 40 mm, w tym 30 mm przestrzeni wentylacyjnej pod modułem |
| Zakres zastosowania | nachylenie dachu od 3° do 60° |
| Mocowanie | min. 4 zaciski PV na każdą stronę modułu |
| Obciążenie wiatrem | 2,4 kN/m² |
| Obciążenie śniegiem | do 3,6 kN/m² |
| Certyfikaty i normy | IEC 61215, IEC 61730, klasa odporności na gradobicie 3 |
Zaawansowana technologia ogniw
1. Ogniwa N-Type TOPCon, maksymalna sprawność i stabilność
Nowoczesna technologia ogniw gwarantuje wyższą wydajność, minimalną degradację oraz doskonałą stabilność pracy w wysokich temperaturach. Moduły generują więcej energii i pracują bez spadków mocy przez znacznie dłuższy czas.
2. Konstrukcja szkło-szkło, trwałość przewyższająca standard
Podwójna tafla szkła zapewnia lepszą ochronę przed wilgocią, promieniami UV oraz obciążeniami mechanicznymi. To rozwiązanie w pełni uwalnia potencjał dwustronnej generacji prądu i jest o wiele trwalsze od klasycznych modułów z podklejaną folią.
3. Edge Sealing, szczelne zabezpieczenie krawędzi
Zastosowanie zaawansowanego, termicznego uszczelnienia krawędzi chroni przed wnikaniem wilgoci i czynnikami atmosferycznymi, gwarantujac pełne bezpieczeństwo pracy instalacji oraz wieloletnią bezawaryjność.
4. Dwustronność (Bifacial) - zysk z każdej strony
Ogniwa pracują obustronnie, przetwarzając zarówno bezpośrednie promienie słoneczne od góry, jak i światło odbite docierające od spodu. Taki układ pozwala wygenerować zauważalnie większy wolumen energii z tej samej powierzchni dachu.
Dobór mocowania
Wymagana liczba zacisków RHEINZINK-PV oparta jest na podwyższonej nośności obliczeniowej łapek z systemu CLIPFIX i została określona na podstawie obliczeniowej nośności łapek RHEINZINK wynoszącej 600 N na jedną łapkę. Zasadniczo wymagane są co najmniej 4 zaciski PV na dłuższym boku modułu o długości 1,90 m.
| Liczba zacisków PV na stronę modułu | Maks. obliczeniowe obciążenie wiatrem | Odległość zacisku PV od krawędzi (x) w mm | Odległość między zaciskami (y) w mm |
|---|---|---|---|
| 4 | ≤ 2,1 kN/m² | 200 | 500 |
| 5 | ≤ 2,8 kN/m² | 190 | 380 |
| 6 | ≤ 3,4 kN/m² | 150 | 320 |
| 7 | ≤ 4,0 kN/m² | 140 | 270 |
| 8 | ≤ 4,5 kN/m² | 110 | 240 |
Tabela doboru zacisków w zależności od obciążenia wiatrem
Zaciski PV należy rozmieścić w równych odstępach. Odległości mierzymy od środka jednego zacisku do środka kolejnego. Zaciski znajdujące się przy krawędzi modułu powinny być umieszczone w połowie odległości między pozostałymi zaciskami. Podane wartości uwzględniają współczynnik bezpieczeństwa 1,5 dla łapek mocujących CLIPFIX.
Montaż w kilku krokach
Instrukcja montażu

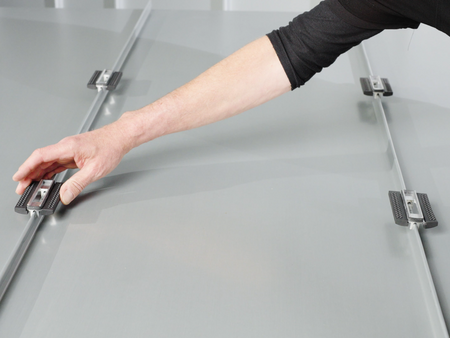

1. Montaż dolnych części zacisków
- Rozmieść zaciski PV równomiernie.
- Uwzględnij obciążenie wiatrem. Zastosuj co najmniej 4 zaciski PV na każdą stronę modułu.
- Upewnij się, że zaciski są prawidłowo dopasowane do geometrii rąbka.

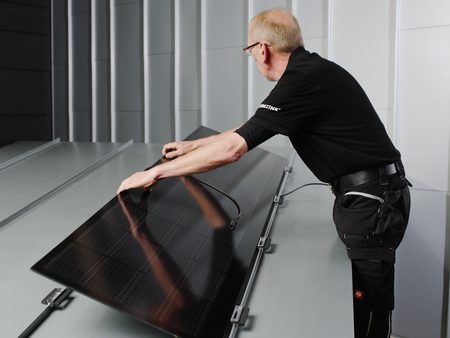

2. Bezpieczne i stabilne ułożenie modułów solarnych

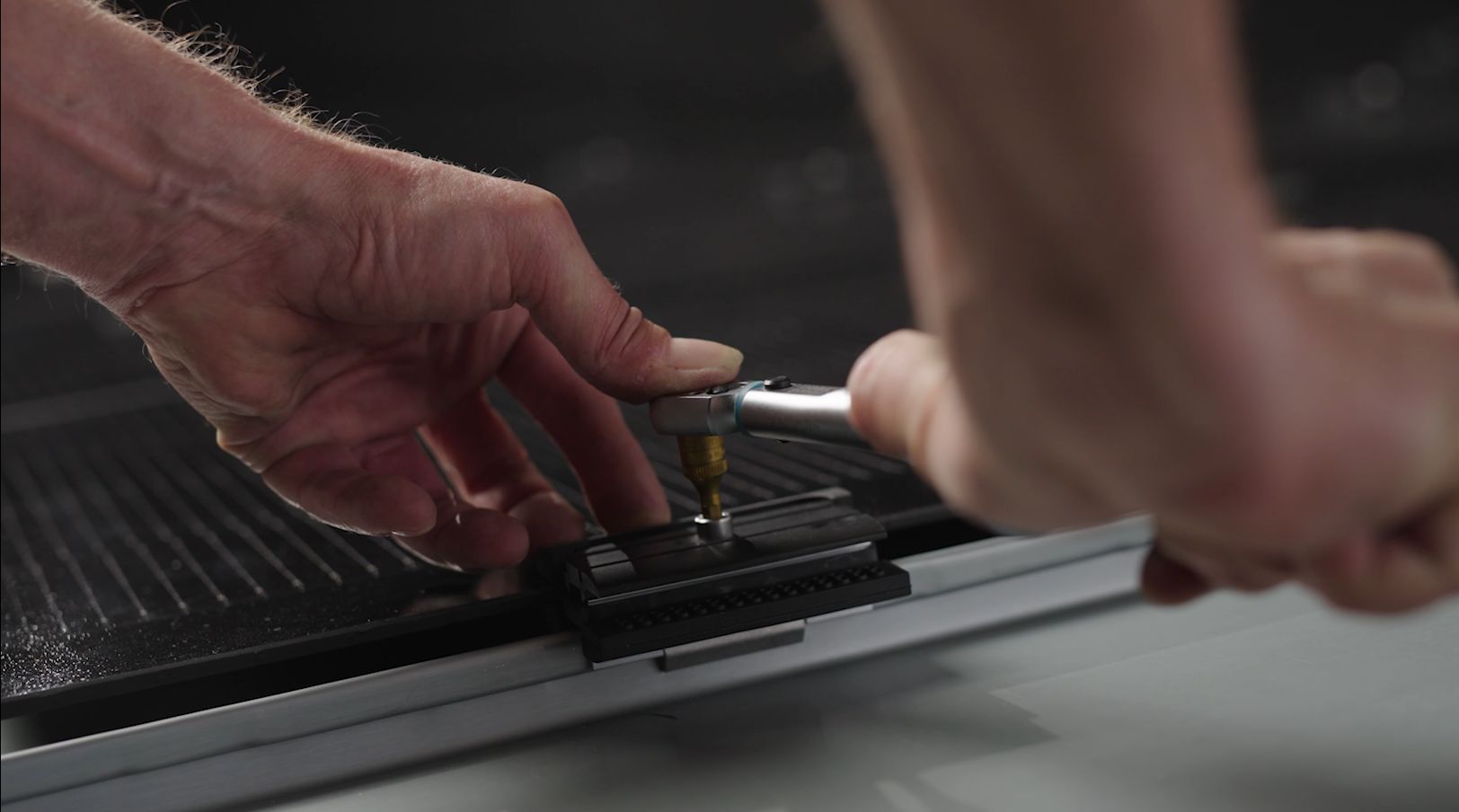

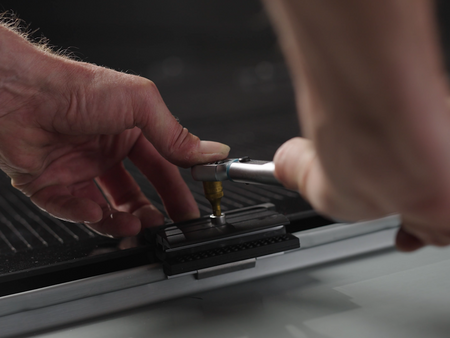

3. Założenie i zamocowanie górnych części zacisków
- Hak zacisku musi obejmować rąbek.
- Śruba imbusowa mocuje hak zacisku oraz moduł.
- Dokręć śrubę momentem 6 Nm.

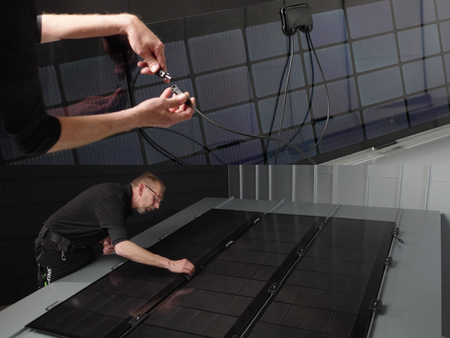

4. Ułożenie, podłączenie i zamocowanie kolejnych modułów PV
Film poglądowy o RHEINZINK-PV
Konsultacje i sprzedaż
Konsultacje w zakresie zastosowania RHEINZINK-PV jest realizowana przez RHEINZINK we współpracy ze specjalistami ds. systemów fotowoltaicznych.
Doradzamy przy projekcie odrębnie dla każdego budynku zarówno w zakresie dachu na rąbek stojący jak i sposobu jego montażu przez polecanych wykonawców. Cala sprzedaż jest realizowana przez sieć dystrybutorów RHEINZINK.
Najczęściej zadawane pytania
Co wpływa na wytwarzanie energii na moim dachu?
Czynniki budynku, które wpływają na wytwarzanie energii elektrycznej, to: orientacja dachu, nachylenie dachu, zacienienie powierzchni dachu przez inne budynki lub drzewa oraz położenie geograficzne, które wpływa na liczbę godzin nasłonecznienia w roku.
Z reguły dach o nachyleniu 30 stopni i orientacji południowej jest idealny do wytwarzania energii słonecznej. Inny kąt nachylenia dachu i inna orientacja budynku oraz zacienienie przez inne budowle lub drzewa zmniejszają efektywność, a tym samym wydajność instalacji fotowoltaicznej.
Ile kosztuje instalacja fotowoltaiczna RHEINZINK?
Ponieważ koszty zależą od wielu czynników (liczby modułów, nachylenia dachu, lokalizacji budynku, założonej wydajności systemu, konsumpcji energii, kosztów blacharskich i prac elektryków, sposobu finansowania itp.) nie można na to pytanie odpowiedzieć jednoznacznie. Można natomiast zapoznać się z podstawowymi cenami modułów i akcesoriów oraz skonfigurować ofertę — wysyłając ją następnie do ostatecznej wyceny przez Dystrybutora lub Wykonawcę.
Czy moduły mogą być stosowane na innych dachach na rąbek stojący?
Testy systemu paneli solarnych RHEINZINK-PV zostały przeprowadzone wyłącznie z pokryciem dachu na rąbek stojący z blachy tytan-cynk RHEINZINK. Zastosowanie systemu z innymi materiałami nie zostało przetestowane. W związku z tym RHEINZINK nie może składać żadnych oświadczeń na temat innych materiałów, systemów oraz zastosowań.
